如何用普源示波器DHO900完成電源紋波測試

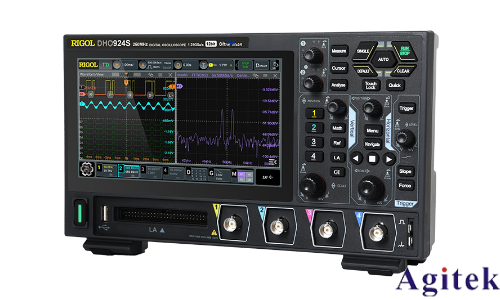

電源紋波是評估電源性能的關鍵指標，過高的紋波可能影響電子設備的穩定性。普源示波器DHO900作為高精度測試工具，能夠準確測量電源紋波。本文將詳細介紹使用該設備完成紋波測試的步驟及注意事項。

一、準備工作

1. 設備檢查：確保DHO900示波器與被測電源處于關閉狀態，避免意外損壞。

2. 連接電路：將示波器通道1的探頭正極連接電源輸出端，負極通過短接地線連接電源地線。避免使用過長接地線，減少電磁干擾。

3. 探頭配置：選擇1X衰減比例的探頭（如具備20MHz帶寬），避免高頻信號衰減或噪聲放大。若使用10X探頭，需確保示波器設置匹配衰減系數。

二、參數設置

1. 耦合方式：選擇AC耦合模式，濾除直流分量，僅顯示交流紋波信號。若直流電壓過高導致紋波無法觀測，AC耦合可優化顯示效果。

2. 帶寬限制：設置示波器帶寬為20MHz。此舉可濾除高于20MHz的高頻噪聲，確保紋波測量不受干擾。

3. 觸發設置：選擇邊沿觸發，信源設為通道1，斜率上升。觸發模式調整為“自動”以穩定顯示波形；如需捕捉特定波形，切換至“正常”模式并設置合適觸發電平。

4. 垂直與水平縮放：調整垂直刻度至合適范圍（如50mV/div），時間基準選擇10ms/div或根據紋波頻率優化，確保波形完整顯示。

三、測試操作

1. 啟動電源：打開被測電源，觀察示波器屏幕上的波形。紋波表現為疊加在直流線上的微小交流波動。

2. 精細調整：通過光標功能測量紋波的峰峰值（PK-PK）或有效值，利用FFT功能進行頻譜分析，定位噪聲來源。

3. 負載影響測試：調整負載大小或更換濾波電容，觀察紋波變化，評估電源穩定性。

四、注意事項

1. 安全操作：避免接觸高壓部分，確保示波器輸入阻抗匹配，防止負載效應影響測試結果。

2. 環境干擾：縮短探頭接地線、使用接地彈簧或雙絞線連接，減少電磁輻射耦合的噪聲。

3. 參數驗證：確認探頭衰減比例與示波器設置一致，避免測量誤差。例如，探頭設為×10檔時，示波器通道必須對應設置×10衰減。

五、結果分析

根據測量數據評估紋波是否滿足應用需求。例如，精密儀器電源紋波需低于10mV，而工業設備可容忍50mV左右。結合頻譜分析，針對性優化濾波電路設計。

通過規范操作普源示波器DHO900，可準確獲取電源紋波數據，為電源性能優化及電子設備調試提供可靠依據。遵循上述步驟與注意事項，能有效提升測試效率與結果準確性。
