普源示波器DHO924帶寬選擇指南

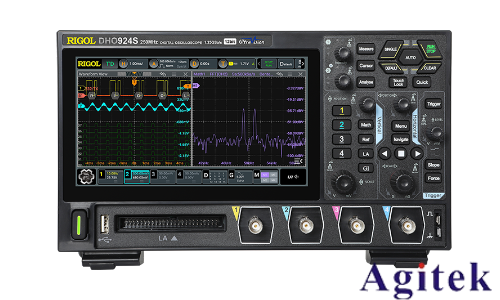

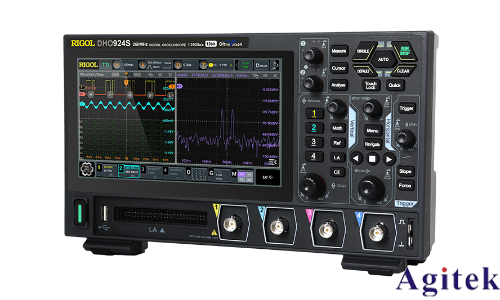

示波器作為電子測量領域的核心工具，其帶寬選擇直接影響信號分析的準確性和可靠性。普源DHO924數字示波器以250MHz的帶寬和四通道設計，成為眾多工程師的首選。本文將深入探討如何選擇適合的帶寬配置，以最大化發揮DHO924的性能優勢，滿足不同應用場景的測試需求。

一、理解帶寬的核心意義

帶寬是示波器能夠準確測量和顯示的最高頻率信號范圍。根據奈奎斯特采樣定理，為避免信號混疊失真，示波器帶寬需至少為待測信號最高頻率的2倍。例如，若測試信號頻率峰值為100MHz，DHO924的250MHz帶寬可提供充足裕量，確保信號完整捕獲。這一設計兼顧了高頻信號分析與測量精度的平衡，適用于數字電路、通信協議調試等場景。

二、應用場景與帶寬適配策略

1. 高速數字電路測試：對于包含高頻切換的電路（如FPGA、高速總線），DHO924的250MHz帶寬能有效捕捉上升沿/下降沿細節，避免信號失真。其12bit高分辨率進一步提升了微弱信號檢測的靈敏度，尤其適用于嵌入式系統調試。

2. 電源設計與紋波分析：開關電源中的高頻紋波通常在數十MHz至百MHz范圍。DHO924的帶寬可準確還原紋波波形，結合其1GSa/s采樣率，幫助用戶深入分析電源穩定性與噪聲來源。

3. 通信信號調試：在射頻前端或基帶信號測試中，若信號頻率不超過250MHz（如部分Wi-Fi、藍牙協議），該示波器能提供足夠的頻域覆蓋，配合豐富的觸發模式，精準定位通信故障點。

三、優化帶寬使用的關鍵技巧

1. 探頭匹配與配置：確保探頭帶寬不低于示波器帶寬。例如，使用DHO924標配的高頻探頭，并調整探頭補償，以消除信號衰減與失真。

2. 噪聲與采樣率調節：在低噪聲環境中，可適當降低采樣率以抑制隨機噪聲；若分析瞬態信號，則需啟用全帶寬與高采樣率模式，如Ultra Acquire模式下的1,500,000波形捕獲率，捕捉信號細微變化。

3. 觸發與濾波功能協同：通過設置邊沿觸發、脈寬觸發等模式，鎖定目標信號；結合內置數字濾波器，在高頻干擾場景下優化波形顯示，提升測量可靠性。

四、權衡與注意事項

盡管DHO924的250MHz帶寬已覆蓋多數工程需求，仍需注意：

過高的帶寬可能引入環境噪聲，需通過屏蔽或調整垂直靈敏度抑制；

分析低頻信號（如音頻、傳感器輸出）時，可適當降低帶寬以減少雜波干擾；

配合示波器的存儲深度（如100Mpts選配），實現長時間信號捕獲與細節回放。

普源DHO924示波器的250MHz帶寬，結合其高分辨率與多功能設計，為用戶提供了高性能與靈活性的平衡。通過理解信號特性、優化探頭配置、合理調節參數，工程師可精準應對從模擬到數字、從低速到高速的多樣化測試場景。無論是產品研發、教育實驗還是現場維護，DHO924的帶寬選擇策略都將成為提升測量效率與準確性的關鍵支撐。
