普源示波器DHO824帶寬選擇指南

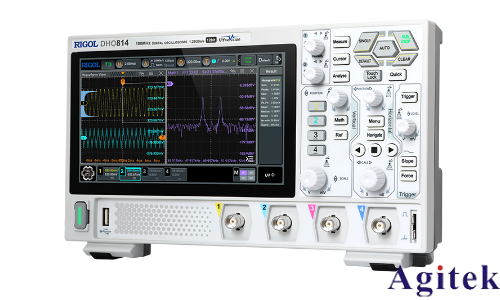

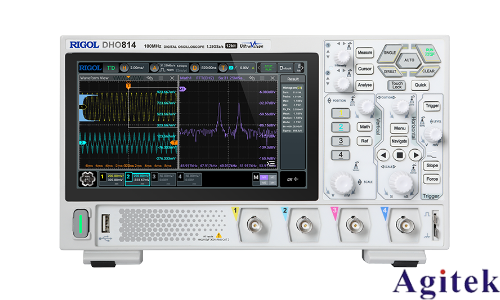

普源DHO824示波器作為高性能電子測量儀器，其帶寬選擇直接影響信號測量的準確性和應用場景的適配性。正確配置帶寬不僅能提升測試效率，還能避免因參數不匹配導致的測量誤差。本文結合信號特性、應用場景及技術原理，提供DHO824帶寬選擇的實用指南。

一、理解帶寬與信號的關系

示波器帶寬是指其能準確測量的最高頻率范圍。根據奈奎斯特采樣定理，為避免信號失真，示波器帶寬應至少為待測信號最高頻率的2倍。但實際應用中，需考慮信號類型：正弦波可選用2-3倍帶寬，而方波、數字信號等高頻成分豐富的波形，建議選擇5-10倍帶寬。例如，若測量1GHz方波信號，推薦選擇至少5GHz帶寬，以確保諧波成分的完整捕捉。

二、應用場景與帶寬匹配

1. 通用電子測試（低頻至中頻）：對于音頻、傳感器輸出、模擬電路等低頻信號（<50MHz），DHO824的默認帶寬已滿足需求。若需分析電機驅動、電源紋波等中頻信號（50-200MHz），可啟用示波器的“帶寬限制”功能優化信噪比。

2. 高速數字信號（USB、以太網）：測試USB3.0、PCIe等高速接口時，信號速率可達Gbps級。建議選擇≥1GHz帶寬，并配合高速探頭和“高頻增強”濾波功能，確保信號邊沿細節（如上升時間<1ns）的準確還原。

3. 射頻與通信調試（高頻段）：在5G通信、射頻電路測量中，信號頻率常超1GHz。此時需選擇DHO824的高帶寬模式（如≥2GHz），并啟用差分輸入模式抑制共模噪聲，結合頻譜分析功能定位信號異常。

三、關鍵參數協同優化

采樣率與帶寬聯動：高帶寬需匹配高采樣率。例如，2GHz帶寬下，采樣率應≥4GSa/s，避免因采樣不足導致混疊失真。

探頭與阻抗適配：使用50Ω同軸電纜匹配低阻抗模式（50Ω），減少高頻信號反射；低頻測量時切換至1MΩ高阻抗模式，降低對被測電路負載影響。

噪聲控制：高帶寬雖提升信號保真度，但會增加噪聲。可通過“帶寬限制”功能（如降至1.5倍信號頻率）在精度與信噪比間取得平衡。

四、實戰配置建議

1. 預估信號頻率：通過分析信號源規格或實測頻譜，確定最高頻率成分。

2. 留余量：選擇帶寬時預留20-30%余量，應對未知高頻干擾。

3. 驗證配置：使用標準信號源（如1GHz方波）測試，觀察波形是否平坦、失真度是否達標。

五、注意事項

避免盲目追求高帶寬：過高的帶寬會增加成本且不適用于低頻場景。

定期校準：利用示波器內置校準功能，確保帶寬精度。

信號連接優化：使用屏蔽電纜、縮短探頭長度，減少外部干擾對高頻測量的影響。

合理選擇帶寬是發揮DHO824示波器性能的核心。用戶需結合信號特性、應用場景及測試精度需求，動態調整帶寬配置，方能實現高效、準確的電子測量。
