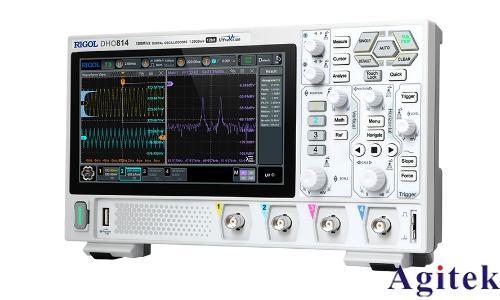

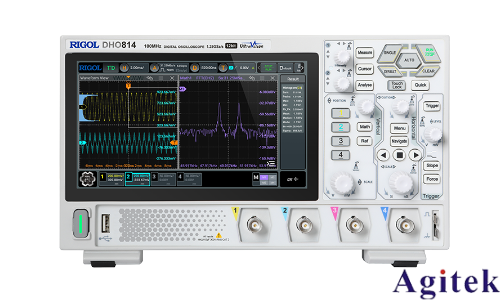

普源示波器DHO804使用方法詳解

普源示波器DHO804是一款功能強大的電子測量工具，適用于信號分析、電路調試等多種場景。本文將詳細介紹其使用方法，幫助用戶快速掌握基本操作及高級功能，提升測試效率。

一、基礎操作：快速上手

1.連接與開機

確保待測電路斷電后，通過探頭或測試夾將信號源連接至示波器輸入通道。接通電源，按下開機鍵，等待示波器完成自檢。主界面顯示后，即可進行參數設置。

2.垂直與水平參數設置

垂直參數：根據信號幅度調整VOLT/DIV旋鈕，使波形占據屏幕適中位置。若信號含直流成分，可調節偏移（Offset）將波形居中。

水平參數：通過TIME/DIV旋鈕調整時間刻度，確保完整顯示信號周期。設置觸發模式（如邊沿觸發）和觸發電平，穩定波形顯示。

3.波形觀測與測量

利用示波器的自動測量功能（峰峰值、頻率等）獲取參數，或手動調整光標定位關鍵點。數學運算功能（加減、乘除）可輔助分析復雜信號關系。

二、高級功能：精準分析與調試

1.觸發功能深度應用

基礎觸發：選擇邊沿觸發（上升/下降沿）、脈寬觸發等，定位特定信號特征。

高級觸發：使用序列觸發（如“上升沿→脈寬異?！陆笛亍保┎蹲綇碗s時序；邏輯觸發可組合多通道信號條件（與/或/非），適用于數字總線調試。

2.總線解碼與協議分析

支持I2C、SPI、UART等協議解碼。選擇對應協議后配置參數（如波特率、數據位），觸發解碼后，示波器將直觀顯示數據包內容，快速定位通信故障。

3.頻譜分析工具

利用FFT功能將時域信號轉換為頻譜圖，分析信號頻率成分與噪聲分布，適用于射頻或電源紋波測試。

三、實用技巧與注意事項

1.探頭補償調節

連接示波器校準信號源，觀察方波波形。若出現振鈴或過沖，需微調探頭補償電容直至波形平滑，確保測量精度。

2.環境干擾處理

避免靠近強電磁場設備，確保示波器接地良好。使用探頭時，接地夾需連接電路公共地，防止靜電干擾。

3.數據保存與導出

通過USB接口或內置存儲設備保存波形數據，便于后續分析。定期（每6個月）進行內部自校準，維持儀器精度。

四、故障排查建議

若波形顯示不穩定，可檢查觸發靈敏度是否合適，或調整觸發釋抑時間。若測量值偏差較大，確認探頭衰減比設置是否與示波器通道匹配，必要時重新校準。

普源示波器DHO804通過靈活的參數設置與高級功能，為電子測試提供了可靠工具。從基礎信號測量到復雜協議分析，用戶可根據需求逐步深入應用。遵循操作規范并定期維護，將有效延長設備使用壽命，提升測試準確性。
