是德示波器MSOX3104A校準指南

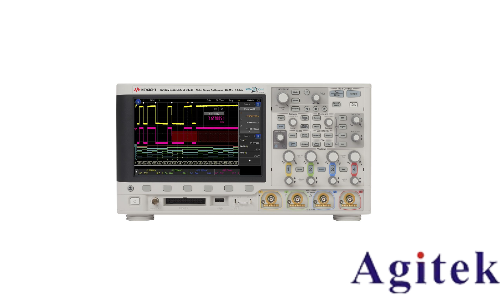

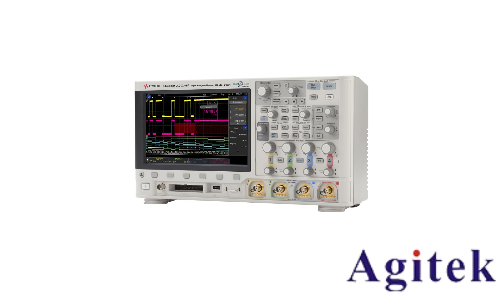

是德示波器MSOX3104A作為高精度電子信號測量工具，廣泛應用于科研、工業檢測和電子設備維護等領域。為確保其測量準確性和穩定性，定期校準至關重要。本文將詳細介紹該型號示波器的校準步驟及注意事項，幫助用戶規范操作，提升測量可靠性。

一、校準前準備

1. 確認附件齊全：檢查包裝內是否包含標配附件（如N2873A探頭、BNC校準電纜、電源線等），確保示波器連接至穩定電源并預熱30分鐘，避免溫度變化影響校準精度。

2. 環境控制：在15℃~30℃、濕度≤80%RH的環境下操作，遠離大功率電機、變壓器等強磁場設備，防止電磁干擾。

3. 記錄信息：提前記錄示波器的型號、序列號及校準日期，便于后續維護追溯。

二、校準步驟

1. 水平校準：開機后進入“校準”菜單，選擇“水平校準”，使用內置校準信號調整掃描線至與水平刻度線平行，調節亮度與聚焦旋鈕確保波形清晰。

2. 垂直靈敏度校準：

將探頭衰減比設置為1:1，連接探頭至示波器“CAL”接口（輸出5V方波）。

按下“AUTOSET”鍵自動調整垂直靈敏度，觀察波形。若方波頂部不平坦，需調節探頭補償電容直至波形平坦無畸變。

3. 觸發校準：設置觸發源為“CH1”，調整觸發電平使波形穩定顯示。若使用外部觸發，需確保觸發信號與輸入信號相位同步。

4. 時間基準校準（可選）：使用外部10MHz參考源比對示波器內部時鐘偏差，若偏差超±20ppm，需聯系授權維修中心調整。

5. 探頭補償校準：每6個月檢查探頭衰減精度，對比標準信號源與示波器讀數，誤差>3%時需微調補償電容。

三、注意事項

1. 安全規范：

嚴禁輸入超過探頭耐壓值（如300VRMS）的信號，避免損壞前端電路。

校準過程中避免觸碰裸露探頭觸點，防止靜電損傷。

2. 測量細節：

測試線盡量縮短，探極靠近被測點，減少波形畸變風險。

示波器機殼需懸浮接地，防止短路。

3. 數據記錄：生成校準報告，詳細記錄各參數測量值與調整過程，作為后續校準周期參考。

四、維護建議

1. 定期校準：建議每年由是德認證機構進行工廠校準，附出廠證書質保。

2. 清潔維護：使用防靜電布擦拭外殼，禁用有機溶劑，防止內部元件受潮。

3. 故障處理：若發現示波器異常，立即停止使用并聯系專業人員維修，避免二次損傷。

規范的校準流程是保障示波器性能的核心環節。通過嚴格的步驟執行與維護管理，MSOX3104A可長期維持高精度測量能力，為用戶提供可靠的數據支持。操作時務必遵循安全規范，并結合設備手冊細化參數調整，確保每次測量結果的有效性與一致性。
