是德示波器MSOX3014A校準指南

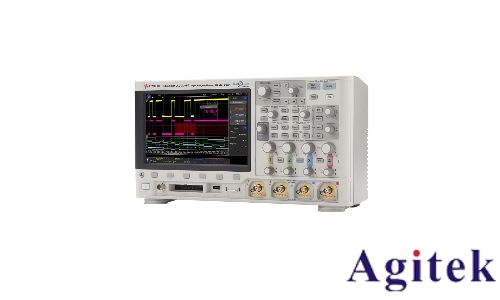

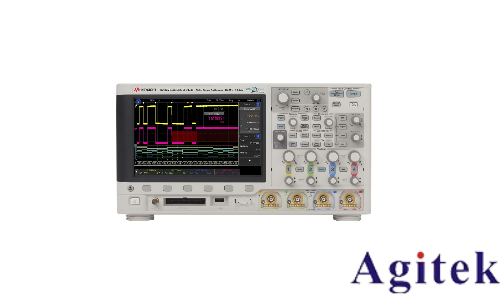

是德示波器MSOX3014A作為高精度電子測量工具，廣泛應用于研發、教育和工業測試領域。為確保其測量結果的準確性和設備長期穩定運行，定期校準至關重要。本文將詳細介紹MSOX3014A的校準步驟及注意事項，幫助用戶規范操作，提升測試可靠性。

一、校準前準備：環境檢查與硬件確認

1.環境條件：校準需在穩定環境下進行，環境溫度控制在15℃~30℃，濕度≤80%RH。避免強磁場干擾（遠離大功率電機、變壓器），防止外部因素影響電子元件性能。

2.硬件檢查：確認示波器及探頭連接線無損壞，接地線正確連接。檢查探頭補償電容是否完好，避免漏電或破損。使用符合規格的電源，開機預熱至少30分鐘，使內部元件達到穩定狀態。

二、基礎校準步驟：分步操作確保精度

1.內部自檢：

   進入菜單“Utilities”→“Self Test”，選擇“Run Self Test”。

   斷開外部信號，等待自檢完成。若顯示“Pass”表示通過，若失敗需記錄錯誤代碼并聯系維修。

2.探頭補償調節：

   將探頭衰減比設置為1X，連接至示波器CH1通道。

   接入校準信號端口（如“CAL”接口，輸出1kHz、3Vpp方波）。

   調整垂直檔位至500mV/div，觀察波形。通過調節探頭末端的補償電容，使方波上升沿垂直、頂部平坦無畸變。

3.垂直與水平校準：

   垂直校準：連接探頭至5V校準輸出，按下“AUTOSET”鍵自動調整靈敏度，確保顯示5V矩形波。手動微調旋鈕消除波形失真。

   水平校準：進入“校準”菜單→“水平校準”，調整掃描線與水平刻度線平行，確保時間軸精度。

三、高級校準（可選）

-時間基準校準：使用外部10MHz參考源比對示波器內部時鐘，偏差超過±20ppm時需調整晶振參數。

-探頭衰減精度檢查：每6個月連接已知標準信號源（如1kHz正弦波），對比示波器讀數與源輸出值，誤差>3%時調節補償電容。

四、注意事項：安全與維護并重

1.安全規范：

   禁止輸入超過探頭耐壓值（如300VRMS）的信號，避免損壞前端放大器。

   校準過程中避免觸碰裸露探頭觸點，防止靜電損傷。

2.維護建議：

   每年由是德認證機構進行工廠校準（出廠證書附1年質保）。

   清潔示波器時禁用有機溶劑，建議使用防靜電布擦拭外殼。

3.異常處理：若校準過程中出現菜單無中文選項、部分功能未翻譯等問題，可升級固件或聯系技術支持，避免誤操作。

定期校準不僅能消除測量誤差，延長設備壽命，更是確保測試數據可靠性的基礎。用戶需結合使用頻率制定校準計劃，嚴格按照步驟操作，并定期記錄校準數據，為后續維護提供參考。通過規范校準流程，MSOX3014A將持續為各類精密測量任務提供準確支持。
