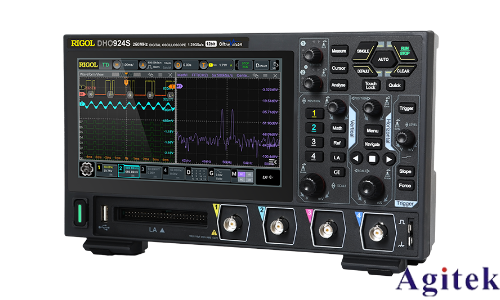

普源示波器DHO914如何設置觸發功能

普源示波器DHO914作為電子測量領域的專業工具，其觸發功能如同“智慧之眼”，能夠精準定位并穩定顯示待測信號，幫助用戶高效完成信號分析與故障診斷。本文將詳細介紹DHO914的觸發功能設置方法，助力用戶掌握其核心操作技巧。

一、觸發功能的重要性與基本設置

觸發功能是示波器穩定顯示波形的關鍵。當信號滿足預設觸發條件時，示波器才會采集并顯示波形，避免因隨機信號導致顯示混亂。在DHO914面板上，通過“TRIGGER MENU”按鈕進入觸發設置界面，用戶需依次配置觸發模式、觸發源、觸發電平等參數。

二、觸發模式選擇與參數配置

1. 邊沿觸發模式：適用于周期性信號（如方波、正弦波）。用戶可設置觸發邊沿（上升沿/下降沿）、觸發電平及斜率。例如，分析電源紋波時，選擇上升沿觸發并調整電平至紋波峰值附近，可穩定顯示波形。

2. 脈寬觸發模式：針對特定脈寬信號（如窄脈沖或寬脈沖）。設置脈寬范圍（如>10ns或<50μs）及觸發極性（正脈寬/負脈寬），常用于數字電路時序分析或通信協議調試。

3. 視頻觸發模式：支持NTSC/PAL標準，同步捕獲視頻信號的行、場信息，適用于顯示設備或視頻傳輸系統的時序問題排查。

4. 高級觸發選項：DHO914還提供序列觸發（多條件組合）、邏輯觸發（多通道邏輯與/或/非）及欠幅觸發（信號低于閾值時觸發），滿足復雜場景需求。例如，調試I2C通信時，可通過序列觸發捕捉特定地址幀后的數據信號。

三、關鍵參數精細化調整

觸發電平：旋轉“LEVEL”旋鈕設定觸發閾值。需確保電平位于信號有效范圍內（如信號峰值的中間位置），避免觸發不穩定。

觸發耦合：選擇AC、DC或GND耦合模式。AC模式濾除直流成分，適合觀察交流信號細節；DC模式保留全部信號特征，適用于低頻或含直流偏置的信號。

觸發延遲：設置觸發后的采集延遲時間，用于定位信號特定相位，例如分析脈沖序列中的某個特定脈沖。

四、應用場景實例

1. 電源紋波測量：采用邊沿觸發，設置觸發電平略高于紋波峰值，結合高采樣率觀察高頻成分。

2. 電機驅動調試：使用邏輯觸發監測多路PWM信號的相位關系，優化控制時序。

3. 通信協議分析：通過序列觸發捕捉UART幀起始位后的數據段，輔助定位傳輸錯誤。

五、注意事項

確保觸發源與測量通道一致，避免誤觸發。

在噪聲環境中適當調整觸發靈敏度，防止誤觸發或漏觸發。

對于單次或偶發信號，切換至單次觸發模式，避免重復觸發干擾。

高壓測量時需使用專用探頭并確保示波器良好接地，保障操作安全。

普源DHO914示波器的觸發功能通過靈活的觸發模式與精細化參數配置，將信號捕獲與分析效率提升至新高度。無論是基礎調試還是復雜電路診斷，合理設置觸發條件都能幫助用戶快速鎖定信號特征，為電子設計與測試提供可靠支持。掌握觸發功能設置，將成為工程師高效工作的關鍵技能。
