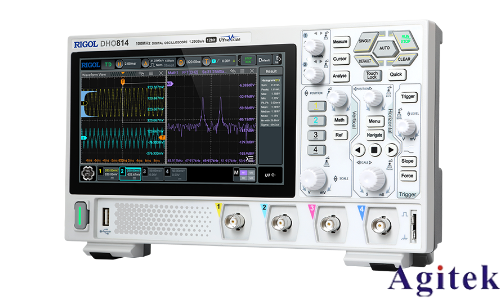

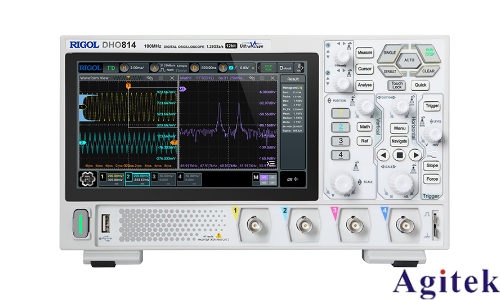

普源示波器 DHO814 電源環路響應測試詳解

在現代電子系統中，電源的穩定性至關重要，而電源環路響應是評估電源穩定性的關鍵指標。普源示波器 DHO814 憑借出色的性能和豐富的功能，成為電源環路響應測試的有力工具，能夠幫助工程師深入分析電源系統的動態特性，確保電源在各種工況下穩定運行。

電源環路響應測試旨在探究電源系統在面對負載變化、輸入電壓波動等擾動時的動態響應特性。普源示波器 DHO814 在測試中發揮作用，依賴其多方面的技術優勢。首先，其高帶寬特性是準確測量的基礎，DHO814 具備高達 5GHz 的帶寬，能夠捕捉電源環路中快速變化的信號細節，即便對于高頻開關電源產生的復雜信號也能完整呈現。其次，高采樣率確保信號不失真，40GSa/s 的采樣率可精確采集信號，避免混疊現象，為后續分析提供真實可靠的數據。此外，示波器豐富的觸發功能和強大的數據分析能力，能幫助工程師精準定位信號特征，深入挖掘電源環路響應的關鍵信息。

使用普源示波器 DHO814 進行電源環路響應測試，需嚴格按照規范流程操作。測試前，要做好充分的準備工作，選擇合適的探頭，確保探頭的帶寬和阻抗匹配能夠滿足測試需求；同時，合理布置測試電路，減少外界干擾對測試結果的影響。測試過程中，第一步將示波器的通道連接到電源環路中的關鍵節點，如輸出電壓端、反饋信號端等。然后，設置示波器的參數，根據電源的工作頻率和預期的響應特性，調整垂直檔位、時基以及觸發方式。例如，對于開關頻率為 100kHz 的電源，可將時基設置為適當范圍，以便完整顯示多個開關周期；觸發方式可選擇邊沿觸發，捕捉信號的變化起始點。完成基本設置后，通過給電源系統施加不同的擾動，如改變負載大小或輸入電壓，利用示波器觀察并記錄電源環路的響應波形。接著，借助示波器的自動測量功能，獲取上升時間、下降時間、過沖、恢復時間等關鍵參數。此外，還可運用示波器的頻譜分析功能，對電源環路響應信號進行頻域分析，了解其頻率特性，判斷是否存在潛在的振蕩風險。

在電源環路響應測試過程中，難免會遇到各種問題。比如，測試信號存在較大噪聲，這可能是由于探頭接地不良、測試環境電磁干擾較強等原因導致。此時，可優化探頭接地方式，使用接地彈簧或接地夾，縮短接地路徑；也可以在測試區域采取屏蔽措施，減少外界干擾。若發現電源環路響應出現振蕩現象，工程師可通過示波器的波形細節分析振蕩的頻率和幅度，結合波特圖分析工具，調整電源環路的補償參數，改善系統的穩定性。

普源示波器 DHO814 的電源環路響應測試功能在多個領域都有著廣泛應用。在電源模塊研發階段，工程師利用它對電源環路進行反復測試和優化，確保電源模塊具備良好的動態性能；在電子設備生產過程中，通過對電源環路響應的抽檢，能夠及時發現生產工藝問題，保障產品質量；在科研領域，對于新型電源拓撲結構的研究，DHO814 的精確測試能力為研究人員提供了重要的數據支撐，助力新技術的探索與創新。

上述內容全面解析了普源示波器 DHO814 的電源環路響應測試。若你還想了解具體場景下的測試技巧，或是測試中的疑難問題處理，歡迎隨時與安泰測試交流。
