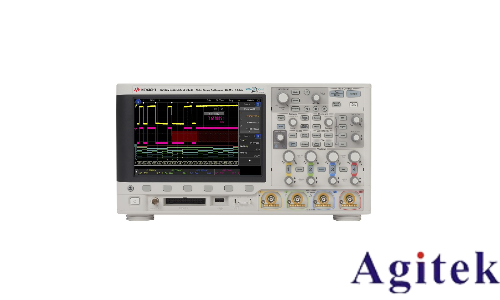

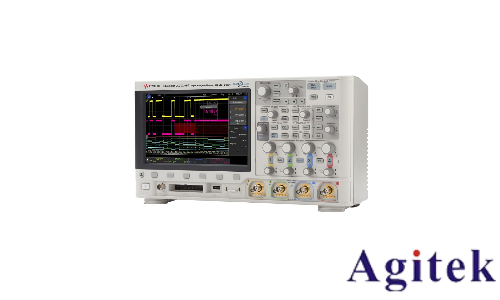

是德示波器 MSOX3054A 連接電腦的詳細指南

在電子測量與數據分析日益緊密結合的當下，將是德示波器 MSOX3054A 與電腦連接，能為我們帶來數據存儲、遠程操作、波形分析等諸多便利，有效提升工作效率。但示波器與電腦的連接并非簡單的物理線纜對接，還涉及軟件配置與參數設置。接下來，我們將詳細介紹是德示波器 MSOX3054A 連接電腦的多種方式、操作步驟及注意事項。

連接前的準備工作

在開始連接之前，首先要確保示波器和電腦處于正常工作狀態。檢查示波器的硬件是否完好，如接口有無損壞、線纜是否正常；同時，確認電腦系統運行穩定，沒有病毒或軟件沖突問題。

其次，根據選擇的連接方式，準備相應的連接線。是德示波器 MSOX3054A 支持以太網、USB、GPIB（通用接口總線）等多種連接方式。如果使用以太網連接，需要準備一根質量良好的以太網線；USB 連接則需要 USB 數據線；若采用 GPIB 連接，除了 GPIB 線纜外，電腦還需安裝 GPIB 接口卡。

此外，在電腦上安裝必要的軟件也是關鍵步驟。是德科技官方提供了如 BenchVue 等控制與分析軟件，它能幫助我們更好地管理和分析示波器采集的數據。從官方網站下載對應版本的軟件，并按照安裝向?qū)瓿砂惭b。安裝過程中，注意選擇合適的安裝路徑，并根據提示重啟電腦，確保軟件正常運行。

以太網連接方式

硬件連接

使用以太網線，將示波器的以太網接口與電腦的網卡接口連接起來。如果電腦沒有以太網接口，可使用 USB 轉以太網轉接器進行連接。連接時，確保線纜兩端接口牢固插入，避免松動影響數據傳輸。

網絡配置

在示波器上，進入 “Utility”（實用工具）菜單，找到 “Interface Setup”（接口設置）選項，選擇 “LAN”（以太網）。在 LAN 設置界面中，設置示波器的 IP 地址。可以選擇自動獲取 IP 地址（DHCP 模式），也可以手動設置固定 IP 地址。若選擇手動設置，確保 IP 地址與電腦處于同一網段。

在電腦端，打開網絡設置，找到以太網連接選項。同樣，將電腦的 IP 地址設置為與示波器同一網段。

軟件連接

打開電腦上安裝好的 BenchVue 軟件，在軟件界面中找到 “儀器連接” 或類似選項。軟件會自動搜索同一網絡下的可用儀器，找到示波器后，點擊連接按鈕，即可建立示波器與電腦之間的通信連接。連接成功后，我們就能在軟件上遠程控制示波器的操作，如調整測量參數、開始和停止采集等，還能將示波器采集到的波形數據傳輸?shù)诫娔X進行存儲和分析。

USB 連接方式

硬件連接

直接使用 USB 數據線，將示波器的 USB 接口與電腦的 USB 接口相連。連接時，注意不要過度彎折數據線，避免損壞接口或線纜內部線路。

驅動安裝

部分電腦在連接示波器后，可能會自動安裝驅動程序。如果沒有自動安裝，需要在電腦上安裝示波器的 USB 驅動。可以在示波器的隨機光盤中找到驅動文件，也可以從是德科技官方網站下載最新版本的驅動程序。運行驅動安裝文件，按照提示完成驅動安裝。安裝完成后，重啟電腦，確保驅動生效。

軟件連接

打開 BenchVue 軟件，在儀器連接選項中，選擇通過 USB 連接的方式。軟件會自動識別已連接的示波器，點擊連接按鈕，即可實現 USB 連接。通過 USB 連接，我們同樣能夠方便地傳輸波形數據，對示波器進行基本的遠程控制操作。

GPIB 連接方式

硬件連接

將 GPIB 線纜的一端連接到示波器的 GPIB 接口，另一端連接到電腦上安裝好的 GPIB 接口卡。確保 GPIB 線纜連接緊密，避免接觸不良。

驅動與軟件配置

在電腦上安裝 GPIB 接口卡對應的驅動程序，這一步驟通常需要參考接口卡的說明書進行操作。安裝完成后，打開 BenchVue 軟件，在儀器連接設置中，選擇 GPIB 連接方式，并根據實際情況設置 GPIB 地址（示波器和電腦的 GPIB 地址需正確匹配）。設置完成后，嘗試連接示波器，成功連接后即可進行相關操作。

連接后的使用與常見問題解決

連接成功后，我們可以在電腦軟件上對示波器采集的數據進行多種操作。比如，將波形數據保存為不同格式的文件，方便后續在其他軟件中進行深入分析；利用軟件的測量和分析工具，對波形進行更精確的參數測量和特性分析。

在連接過程中，可能會遇到一些問題。如果無法建立連接，首先檢查硬件連接是否正確，線纜是否損壞。其次，確認網絡配置（以太網連接時）或驅動安裝（USB、GPIB 連接時）是否正確。如果軟件無法識別示波器，嘗試重啟示波器和電腦，或者重新安裝相關軟件和驅動。

通過以上多種連接方式的介紹，我們可以根據實際需求和設備條件，選擇合適的方法將是德示波器 MSOX3054A 與電腦連接起來。熟練掌握連接技術，能讓我們充分發揮示波器的功能，在電子測量和數據分析工作中更加得心應手。
