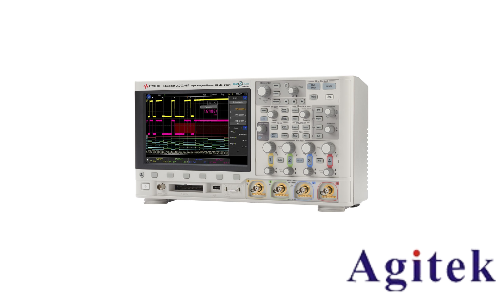

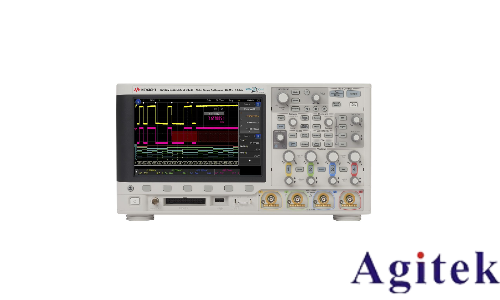

是德示波器 MSOX3102A 使用方法詳解

在電子技術飛速發展的今天，是德示波器 MSOX3102A 以其卓越的性能和多樣的功能，成為電子工程師、科研人員以及技術愛好者不可或缺的測量工具。想要充分發揮它的強大效能，熟練掌握其使用方法至關重要。接下來，將從基礎操作到進階應用，全面解析是德示波器 MSOX3102A 的使用技巧。

設備連接與基礎設置

初次使用是德示波器 MSOX3102A，首先要進行正確的設備連接。將示波器接通穩定的電源，使用合適的探頭連接待測信號源與示波器的輸入通道。例如，若要測量一個簡單的正弦波信號，可選用 BNC 探頭，將探頭的探針接觸信號輸出端，接地夾牢固連接到信號源的接地端，確保連接緊密，避免因接觸不良產生信號干擾。

連接完成后，開啟示波器。等待設備完成自檢啟動，進入主操作界面。此時，需要對示波器進行基礎設置。先調整垂直靈敏度，根據信號幅值來設定，比如信號幅值約為 3V，可將垂直靈敏度設為 “1V/Div”，使波形在屏幕垂直方向上占據合適的顯示區域，便于觀察細節。接著設置水平時基，若信號頻率為 1kHz，可將水平時基設為 “1ms/Div”，保證屏幕上能完整顯示信號的一個或多個周期。最后，選擇合適的觸發模式，常用的邊沿觸發模式適用于大多數常規信號，通過調節觸發電平，讓波形穩定地顯示在屏幕中央。

信號測量與分析

當完成基礎設置后，就可以開始進行信號測量。以測量一個方波信號的頻率和幅值為例，在示波器屏幕上穩定顯示方波波形后，利用示波器的自動測量功能。按下前面板上的 “Measure”（測量）按鍵，屏幕會彈出測量菜單，在菜單中選擇 “頻率” 和 “幅值” 測量選項，示波器會快速計算并顯示出方波信號的頻率和幅值數值，方便我們直觀獲取信號關鍵參數。

除了自動測量，還可以使用手動測量功能。通過示波器的光標測量功能，在屏幕上移動光標，分別對準方波信號的一個周期起點和終點，就能測量出信號的周期，再通過簡單換算得到頻率；將光標置于方波信號的波峰和波谷位置，可測量出信號的幅值。手動測量能讓我們更精確地控制測量位置，在一些對測量精度要求較高的場景下十分實用。

高級功能應用

是德示波器 MSOX3102A 具備許多高級功能，能滿足復雜的測量需求。比如它的混合信號分析功能，該示波器不僅能測量模擬信號，還能同時監測數字信號。在進行數字電路調試時，將數字信號連接到示波器的數字通道，通過設置數字通道的邏輯電平，就能在屏幕上同時顯示模擬信號和數字信號的波形，方便對比分析兩者之間的時序關系，快速定位電路中的問題。

頻譜分析功能也是其一大亮點。當需要分析信號的頻率成分時，按下 “FFT”（快速傅里葉變換）按鍵，進入頻譜分析模式。設置合適的頻率范圍和分辨率帶寬等參數后，示波器會將時域的信號轉換為頻域的頻譜圖，直觀展示信號中各個頻率成分的分布情況，幫助我們了解信號是否存在諧波、干擾等問題。

日常維護與常見問題解決

在使用過程中，對示波器進行日常維護能延長其使用壽命并保證測量精度。保持示波器表面清潔，定期用干凈柔軟的布擦拭屏幕和前面板，避免使用腐蝕性清潔劑。存放示波器時，要選擇干燥、無塵的環境，防止灰塵和濕氣對設備造成損害。同時，定期對示波器進行校準，確保測量結果的準確性。

使用過程中難免會遇到一些問題。例如，屏幕上無法顯示信號波形，此時先檢查設備連接是否正確，探頭是否損壞，信號源是否正常工作；若連接和設備都沒問題，再檢查示波器的設置參數，如垂直靈敏度、水平時基和觸發設置是否合適。如果示波器顯示的波形不穩定，可能是觸發設置不當，嘗試調整觸發電平或更換觸發模式來解決問題。

熟練掌握是德示波器 MSOX3102A 的使用方法，從基礎的設備連接、測量設置，到高級的功能應用，再到日常維護和問題解決，能讓我們在電子測量工作中更加得心應手，充分發揮這款示波器的強大性能，為電子技術的研究、開發和調試提供有力支持。
