泰克示波器 TBS1102X 恢復出廠設置完全指南

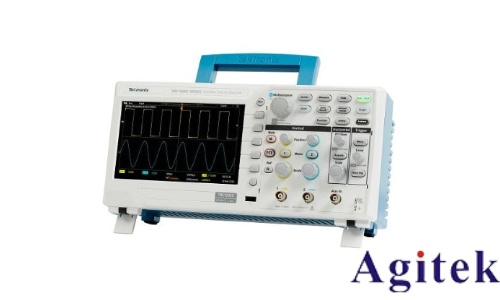

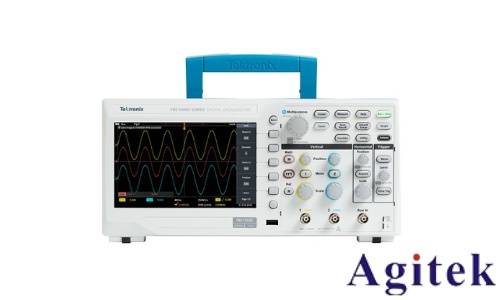

在電子設備的測試與調試工作中，泰克示波器 TBS1102X 憑借其 100MHz 帶寬、1.0GS/s 采樣率以及雙通道等出色性能，成為眾多工程師信賴的工具。然而，在長期使用過程中，由于頻繁的參數設置調整，示波器的設置可能變得雜亂無章，影響正常使用。此時，將示波器恢復出廠設置就成為讓其回歸初始穩定狀態的有效手段。接下來，我們就詳細介紹如何對泰克示波器 TBS1102X 進行恢復出廠設置操作。

為何要恢復出廠設置

在日常使用中，為了滿足不同測試需求，我們會對示波器的垂直刻度、水平時基、觸發模式、測量參數等進行多樣設置。但有時，這些設置可能會因誤操作或多次復雜調整，導致示波器顯示異常、測量不準確等問題。比如，垂直刻度設置得過大或過小，使得信號波形在屏幕上要么顯示過于扁平難以分辨細節，要么超出屏幕范圍無法完整呈現。又或者觸發模式設置錯誤，導致無法穩定捕獲到所需信號。當遇到這些棘手情況且難以通過常規手段排查解決時，恢復出廠設置能迅速將示波器的所有設置參數還原到初始狀態，排除因設置不當引發的故障，讓示波器重新以標準、穩定的狀態投入使用，為后續準確測試提供保障。

恢復出廠設置前的準備

在執行恢復出廠設置操作前，有一些關鍵事項需要提前考慮。首先，要確認是否已備份好當前示波器中重要的設置參數或保存了關鍵的測試數據。因為恢復出廠設置后，所有自定義的設置都會被清除，若之前有對特定測試場景精心配置的參數，如針對某一復雜電路信號測試時設置的獨特觸發條件、測量參數等，沒有提前備份，恢復后就需重新設置，這可能會耗費大量時間和精力。比如，在長期研究某一特定芯片的信號特性時，經過多次嘗試調整得到了最適合觀察該芯片信號的示波器設置，若未備份，恢復出廠設置后就不得不重新摸索。

此外，還要確保示波器處于正常通電且穩定工作的狀態。在示波器電源不穩定或存在硬件故障的情況下進行恢復出廠設置操作，可能會引發新的問題，如設置無法正確恢復、設備死機等。因此，在操作前，要檢查示波器的電源線連接是否穩固，觀察示波器開機后的自檢過程是否正常，確保一切就緒后再進行恢復操作。

恢復出廠設置的詳細步驟

找到并進入設置菜單：開啟泰克示波器 TBS1102X 后，在其操作面板上找到 “Utility”（ Utility ）按鍵，該按鍵通常位于面板的特定區域，上面有清晰的標識。按下 “Utility” 鍵，此時示波器屏幕上會彈出一系列功能選項。這個菜單就如同示波器的 “管理中心”，眾多系統級的設置調整操作都可在此進行。

選擇系統設置選項：在 “Utility” 菜單中，通過操作面板上的方向鍵，在屏幕上顯示的多個選項中找到 “System Setup”（系統設置）選項。方向鍵的操作很直觀，向上、向下、向左、向右按鍵可控制屏幕上的光標移動，將光標精準定位到 “System Setup” 選項后，按下 “Enter”（確定）鍵進入該選項。這里就像是進入了示波器系統設置的 “核心區域”，許多與系統相關的關鍵參數都可在此更改。

執行恢復出廠設置操作：進入 “System Setup” 菜單后，繼續使用方向鍵查找 “Restore Factory Defaults”（恢復出廠設置）選項。找到該選項后，再次按下 “Enter” 鍵。此時，示波器屏幕上會彈出一個確認提示框，詢問是否確定要恢復出廠設置。這是系統為了防止誤操作而設置的最后一道 “保險”。仔細確認當前操作無誤后，選擇 “OK” 并按下 “Enter” 鍵確認執行。一旦確認，示波器會迅速開始恢復操作，這個過程可能需要幾秒鐘到幾十秒鐘不等，期間示波器屏幕可能會出現短暫的閃爍或顯示正在恢復的進度條，待恢復完成，示波器將自動重啟。重啟后，示波器的所有設置參數就都回到了出廠時的默認狀態。

恢復出廠設置后的注意事項

恢復出廠設置完成后，示波器雖回歸初始狀態，但并不意味著可直接進行高效測試。首先，需要重新對示波器進行一些基本設置，以適應新的測試任務。例如，要根據被測信號的特性重新設置垂直刻度，若被測信號幅值在 0 - 5V 之間，可能需將垂直刻度設置為 1V/div 左右，使信號能在屏幕上以合適大小顯示。同時，要設置合適的耦合方式，若測試的是含有直流成分的交流信號，可選擇交流耦合（AC），濾除直流成分，專注觀察交流部分；若測試的是純直流信號，則選擇直流耦合（DC）。還要根據信號頻率設置恰當?shù)臅r基，高頻信號需選擇較小的時基檔位，如 1ns/div，以便清晰觀察信號細節；低頻信號則選擇較大時基檔位，如 1ms/div，確保信號完整顯示多個周期。

此外，在后續使用過程中，要注意養成良好的設置習慣。對于重要的測試設置，及時進行記錄或備份，避免再次出現因設置混亂而需恢復出廠設置的情況。同時，定期對示波器進行功能檢查和校準，確保其性能始終處于最佳狀態，為電子設備的測試工作提供可靠支持。

掌握泰克示波器 TBS1102X 恢復出廠設置的方法，對于解決使用過程中遇到的設置問題、保障測試工作的順利進行至關重要。通過嚴謹?shù)牟僮鞑襟E以及恢復后的合理設置與維護，能讓這款示波器持續高效地助力電子領域的研究與開發工作。
