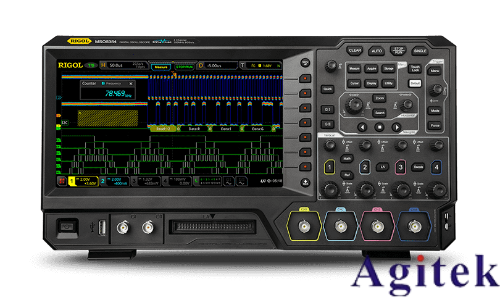

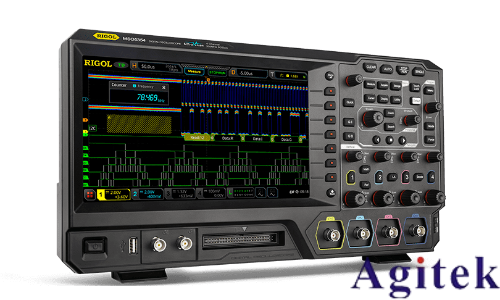

普源示波器MSO5074如何測量信號上升時間

     在正式測量前，需做好一系列準備工作。首要任務是選擇合適的探頭，這要依據被測信號的類型和幅度來決定。例如，測量低頻小信號與高頻大信號所適用的探頭截然不同。將選好的探頭正確連接到示波器的輸入通道，一般 MSO5074 具備多個輸入通道，需確保連接無誤。

開啟示波器后，調節垂直衰減旋鈕至關重要。目的是讓信號在屏幕上呈現出適宜的幅度，理想狀態是信號幅度占據屏幕垂直方向的較大比例，同時又不超出屏幕范圍。如此，既能清晰觀察信號細節，又能保證測量精度。假設輸入信號幅度較小，若垂直衰減設置過大，信號在屏幕上顯示的幅度會極小，難以準確測量；反之，若輸入信號幅度較大，垂直衰減設置過小，信號可能會超出屏幕顯示范圍，同樣無法進行有效測量。

接著，調節水平時基旋鈕。這需要根據信號的頻率或周期來操作，選擇合適的時基檔位，以使信號能在屏幕上完整地顯示出若干個周期。例如，對于高頻信號，需選擇較小的時基檔位，才能捕捉到信號的完整周期；而對于低頻信號，則要選擇較大的時基檔位，否則信號在屏幕上可能僅顯示為一條近似直線，無法觀測到周期變化。

觸發模式的設置也不容忽視。MSO5074 提供了多種觸發模式，如自動觸發和正常觸發。自動觸發較為常用，在無觸發信號時，它能保證示波器仍可顯示掃描線，便于快速觀測到信號。正常觸發則更具針對性，只有當信號滿足設定的觸發條件時，才會顯示波形，適用于捕捉特定條件下的信號。同時，還需設置觸發源，明確從哪個通道獲取觸發信號，以及觸發的極性和電平。比如，若要測量的信號從通道 1 輸入，那就將觸發源設置為通道 1，并根據信號特性合理設置觸發極性（上升沿觸發或下降沿觸發）和電平，確保示波器能準確捕捉到所需信號。

完成上述準備工作，將被測信號通過探頭連接到示波器的輸入通道后，示波器便會自動顯示出信號的波形。此時，就可以利用示波器的測量功能來獲取信號的上升時間。MSO5074 具備強大的測量功能，一般通過操作菜單來選擇測量上升時間這一項目。在菜單中找到相應的測量選項后，示波器會依據內置算法自動計算并在屏幕上顯示出測量結果。

然而，在實際測量過程中，可能會遇到一些問題。若測量結果與預期相差較大，首先要檢查探頭連接是否穩固，有無松動或接觸不良的情況。因?yàn)樘筋^連接問題可能導致信號傳輸異常，進而影響測量準確性。還要確認觸發設置是否合理，若觸發條件設置不當，示波器可能捕捉到的并非所需信號的完整上升沿，導致測量結果偏差。此外，信號本身若存在噪聲干擾，也會對上升時間的測量產生影響。此時，可以嘗試開啟示波器的濾波功能，對信號進行濾波處理，減少噪聲干擾，以獲取更準確的測量結果。

使用普源示波器 MSO5074 測量信號上升時間，需嚴格按照準備工作、連接信號、設置參數以及測量分析的流程進行操作。同時，要善于應對測量過程中可能出現的問題，通過細致排查和合理調整，確保測量結果的準確性，為電子信號分析工作提供可靠的數據支持。
