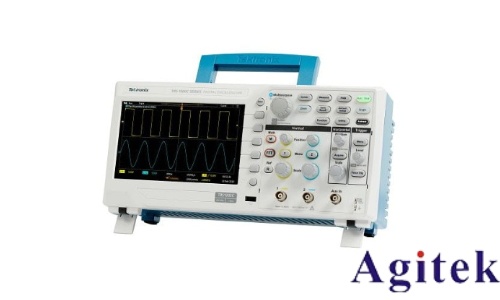

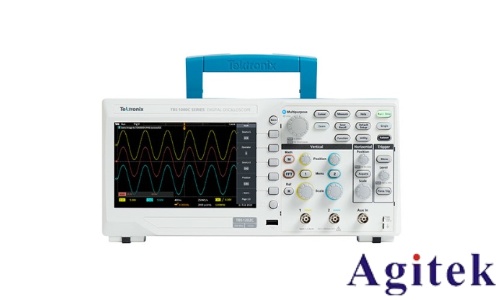

泰克示波器 TBS1102C 余暉功能開啟與應用指南

在信號測量中，余暉功能是示波器捕捉動態信號變化軌跡的重要工具，尤其適用于觀測重復信號的變化趨勢或瞬態異常。以下以泰克 TBS1102C 示波器為例，詳細介紹余暉功能的開啟方法及實用技巧。

余暉功能的作用與適用場景

余暉功能通過保持信號波形在屏幕上的顯示痕跡，形成累積效果，幫助工程師直觀觀察信號的動態變化。例如，在測量脈沖信號的抖動、噪聲干擾或周期性信號的微小變異時，余暉模式能清晰呈現信號的歷史軌跡，便于分析信號的穩定性和一致性。對于調試含間歇性故障的電路，該功能可捕捉到瞬態異常信號的殘留軌跡，大幅提高問題定位效率。

余暉功能的開啟步驟

進入顯示設置菜單：按下示波器面板上的 “DISPLAY” 鍵，屏幕右側將彈出顯示設置菜單，包含波形顯示相關的各項參數。

選擇余暉模式：在顯示菜單中，通過旋轉多功能旋鈕找到 “Persistence”（余暉）選項，按下旋鈕進入子菜單。

設置余暉參數：子菜單中提供 “Off”（關閉）、“Infinite”（無限余暉）和多級時間設定（如 1s、10s 等）。選擇 “Off” 時波形實時刷新無殘留；“Infinite” 模式下波形會持續保留，適合觀察長期變化；時間設定模式則按指定時長保留軌跡，平衡實時性與歷史記錄需求。

確認設置生效：選定參數后，按 “DISPLAY” 鍵退出菜單，此時屏幕上的波形將按設定的余暉模式顯示。

使用注意事項

開啟余暉功能后，若信號頻率較高或持續時間長，建議適當縮短余暉保留時間，避免屏幕軌跡過密導致波形模糊。

觀測微弱信號時，可結合 “亮度” 調節（同樣在顯示菜單中設置），增強軌跡清晰度。

完成測量后，建議將余暉模式復位為 “Off”，避免影響常規信號的實時觀測。

實際應用示例

在測量電源紋波時，開啟 10s 余暉模式，可捕捉到紋波電壓的波動范圍，通過軌跡的濃淡分布判斷紋波的穩定性；調試數字電路時，無限余暉能記錄下偶爾出現的毛刺信號，幫助定位干擾源。

泰克 TBS1102C 的余暉功能操作簡潔卻實用性強，掌握其設置方法能顯著提升復雜信號的分析效率，是電路調試與信號研究的得力工具。
