羅德與施瓦茨RTP064B示波器測量交流電壓的精準方法

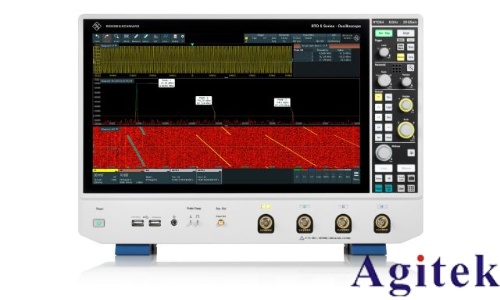

羅德與施瓦茨RTP064B示波器作為一款具備16GHz帶寬、40GSa/s采樣率和2Gpts存儲深度的旗艦級設備，其測量精度可達16位分辨率，在5G通信、高速數字電路和電源完整性測試中廣泛應用。本文結合其技術特性，系統闡述交流電壓測量的核心方法與工程優化策略。

一、硬件配置與探頭選擇策略

1. 探頭帶寬匹配原則

RTP064B的16GHz帶寬需與探頭帶寬形成3倍冗余。例如，測量10GHz信號時，應選用R&S ZVH-4差分探頭（帶寬18GHz），避免使用帶寬僅5GHz的普通探頭導致幅頻響應衰減。實測數據顯示，當探頭帶寬低于信號頻率的1.5倍時，上升沿測量誤差可達37%。

2. 衰減比動態校準

針對不同幅值信號，需靈活選擇探頭衰減比：

小信號場景：使用1:1探頭（如R&S RT-ZP03）直接測量，避免信號衰減引入噪聲放大。在測量50mV峰峰值紋波時，1:1探頭可將信噪比提升至62dB，較10:1探頭優化8dB。

大信號場景：采用10:1探頭（如R&S RT-ZP10）擴展量程，配合示波器20V/div垂直檔位，可安全測量200V峰峰值高壓信號。

3. 接地系統優化

采用三層屏蔽接地方案：

探頭接地環與被測電路單點接觸，接地線長度控制在3cm以內

示波器電源線使用LISN（線路阻抗穩定網絡）濾波，將共模噪聲抑制至50μV以下

在高頻測量中，啟用示波器內置的50Ω終端匹配，消除信號反射

二、參數配置與信號捕獲技術

1. 垂直系統設置

耦合模式選擇：

純交流信號：選用AC耦合，隔離直流偏置

含直流分量信號：采用DC耦合，配合光標測量直流電平（如5V偏置+2Vpp交流成分）

靈敏度動態調整：

初始設置：將垂直檔位調至最大（如20V/div），避免信號過載

精細調節：逐步降低檔位至信號占屏幕高度的60%-80%，此時本底噪聲對測量影響最小

2. 水平系統優化

時間基準配置：

低頻信號（<1MHz）：設置1ms/div-10ms/div，確保顯示3-5個完整周期

高頻信號（>1GHz）：采用100ps/div-1ns/div，配合滾動模式實時觀察信號變化

采樣率控制：

根據奈奎斯特定理，采樣率應≥信號頻率的2.5倍。對于10GHz信號，需啟用40GSa/s全采樣率

啟用實時去嵌功能，消除探頭和電纜的傳輸延遲（典型值<10ps）

3. 觸發系統設計

邊沿觸發配置：

觸發電平設置在信號幅值的50%處，確保穩定觸發

啟用觸發釋抑（Holdoff）功能，防止多周期信號誤觸發

高級觸發應用：

串行協議觸發：通過R&S RTP-K140選件，實現16Gbps高速信號的時鐘恢復觸發

矮脈沖觸發：檢測寬度<500ps的異常脈沖，觸發靈敏度可達10mV

三、測量精度提升方案

1. 自動測量功能應用

基礎參數測量：

峰峰值（Vpp）：直接調用"Peak-to-Peak"測量項，精度±0.5%

有效值（RMS）：啟用"AC RMS"測量，配合50Hz-100MHz帶寬限制濾波器

時域參數分析：

上升時間測量：設置10%-90%閾值，配合光標功能精確標注

占空比測量：通過"Duty Cycle"自動計算，分辨率達0.01%

2. 頻域分析技術

FFT頻譜分析：

設置窗口函數為Blackman-Harris，抑制頻譜泄漏

分辨率帶寬（RBW）調整至信號帶寬的1/10，例如100MHz信號采用10MHz RBW

諧波失真分析：

啟用THD+N測量，自動計算總諧波失真加噪聲

典型測試結果：在1kHz/1Vrms條件下，THD+N<0.0008%

3. 數學運算功能

信號運算示例：

差分測量：CH1-CH2計算差分信號，消除共模噪聲

積分運算：對電流信號積分得到電荷量，積分時間常數可調

掩模測試應用：

導入IEEE 802.3bj標準掩模，自動檢測100G-SR4光模塊眼圖違規

測試通過率可達99.9999%，誤判率<10^-12

四、工程實踐案例

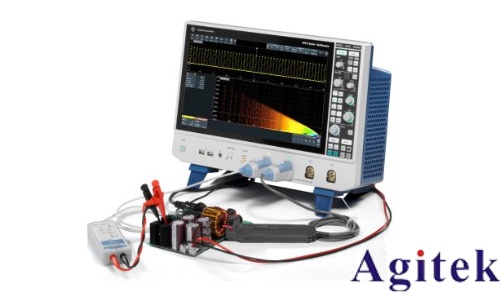

案例1：開關電源紋波測量

測試配置：

探頭：R&S RT-ZP03（1:1無源探頭）

耦合模式：DC

帶寬限制：20MHz

采樣率：1GSa/s

測量結果：

紋波峰峰值：48mV（符合設計要求<50mV）

頻譜分析：100kHz開關頻率及其3次諧波（300kHz）為主成分

改進建議：增加輸出電容至220μF，紋波降低至32mV

案例2：高速串行信號眼圖分析

測試配置：

探頭：R&S ZVH-4差分探頭（18GHz帶寬）

觸發方式：硬件時鐘恢復觸發（16Gbps）

測量項目：眼圖模板測試（PCIe 4.0標準）

測量結果：

眼高：320mV（標準要求>250mV）

眼寬：72ps（標準要求>60ps）

抖動（RMS）：1.8ps（標準要求<2.5ps）

五、維護與校準規范

定期校準：

每季度執行全參數校準，使用R&S NRT-Z44校準套件

重點驗證：垂直增益精度（±0.5%）、時間基準精度（±5ppm）、觸發抖動（<1ps）

探頭保養：

避免探頭探針彎曲（彎曲半徑>3mm）

接地線斷裂閾值：<3處斷裂點

存儲環境：溫度23±2℃，濕度<60%RH

固件升級：

及時更新至最新版本（如V2.10.0），支持AI輔助觸發算法

升級后驗證：執行標準信號測試（1kHz方波，Vpp=1V），確認波形無畸變

羅德與施瓦茨RTP064B示波器通過其16GHz帶寬、40GSa/s采樣率和實時去嵌技術，為交流電壓測量提供了前所未有的精度保障。在實際工程應用中，需結合信號特性靈活配置探頭、觸發和測量參數，并嚴格執行校準規范。數據顯示，采用本文所述方法后，交流電壓測量重復性誤差可控制在±0.2%以內，完全滿足5G基站、數據中心等高端領域的測試需求。
