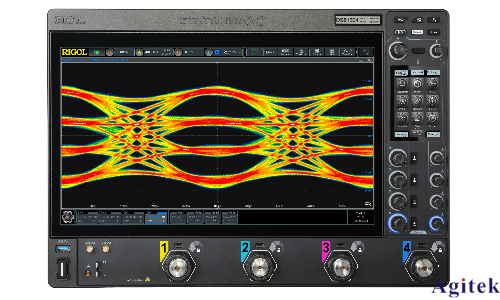

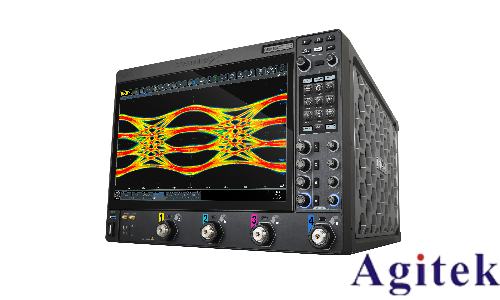

普源精電 RIGOL DS80000 系列 13GHz 高帶寬數字示波器介紹

RIGOL DS80000 系列是自主研發的第八代高帶寬實時數字示波器，以 13GHz 高帶寬、40GSa/s 高采樣率及強大的分析能力為核心，專為高速設計中的故障排除與驗證打造，廣泛適用于通信、嵌入式、汽車電子等領域。

核心性能參數

信號捕獲能力：最高 13GHz 模擬帶寬，40GSa/s 實時采樣率，每通道存儲深度最高 4Gpts（選配），可完整還原高速信號細節；

基礎配置：4 個模擬通道 + 1 個 EXT 通道，垂直分辨率 8bits~16bits 可調，靈敏度范圍 1mV/div 至 1V/div（50Ω），時基范圍 20ps/div~1ks/div；

波形處理：最高 500,000wfms/s 波形捕獲率，支持 2,000,000 幀硬件實時波形錄制與回放。

核心優勢

1. 高易用性設計

交互體驗：15.6 英寸高清觸摸屏（電動調節傾角），支持多窗口手勢操作；配備高清智控反饋鍵盤（可擴展為主屏幕窗口、自定義快捷菜單）；

擴展能力：標配 USB、LAN、HDMI 接口，支持 WebControl 遠程控制及 SCPI 標準程控指令，適配多樣化測試場景。

2. 強大分析功能

協議與一致性分析：支持 PCIe、USB3.0 等高速信號協議一致性分析（選件），提供 4 路解碼通道（含 RS232、I2C、SPI、CAN 等主流協議，可選配 USB2.0 等）；

信號完整性分析：選配實時眼圖與抖動分析功能（DS80000-JITTA），可測量總體抖動、隨機抖動、碼間干擾等指標，適配高速串行總線與時鐘信號測試；

多功能集成：內置數字電壓表、8 位頻率計、直方圖分析工具，支持 41 種波形參數自動測量及 FFT、濾波等數學運算。

典型應用場景

高速協議驗證：覆蓋 PCIe、USB3.0 等協議一致性分析，確保高速接口合規性；

器件與系統測試：適用于嵌入式系統調試、高速總線性能評估、鎖相環驗證等場景；

多領域適配：在通信工程（高速信號分析）、汽車電子（車載網絡協議解碼）、科研教育（信號處理實驗）等領域提供可靠支持。

DS80000 系列以 13GHz 高帶寬、40GSa/s 采樣率為核心，結合靈活交互設計與全面分析功能，為高速信號測試提供從捕獲到驗證的一站式解決方案，是應對高速設計挑戰的高效工具。
