矢量網絡分析儀 VNA 是如何工作的？

矢量網絡分析儀是什么？

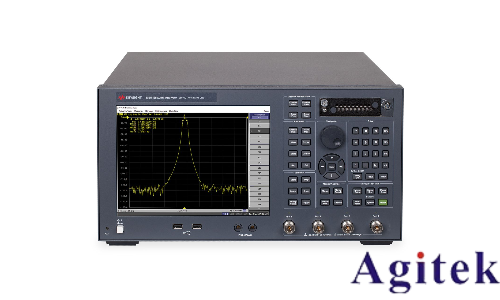

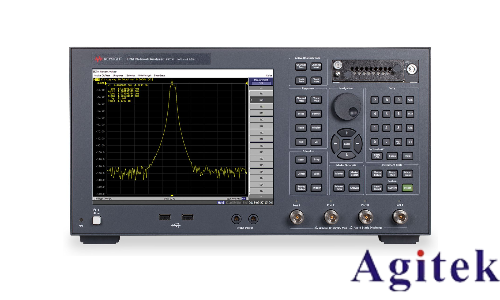

高性能矢量網絡分析儀（VNA）用于表征和分析射頻和微波設備，如放大器、濾波器、功率分配器/合路器、開關、天線等。VNA為工程師提供精確的設備測量，包括S參數、噪聲系數、回波損耗等。

矢量網絡分析儀作用有哪些？

矢量網絡分析儀是一種激勵響應測試設備，通常通過測量組件的頻率響應來進行研發、設計驗證、故障分析和生產測試。

矢量網絡分析儀VNA是否需要校準？

是的，所有 VNA都經過校準，以確保獲得最高質量的結果。 矢量網絡分析儀校準過程包括調整儀器以使用可追溯的精度和相位測量標準消除硬件系統誤差。

矢量網絡分析儀怎么校準？

校準過程可以手動或自動完成，但在大多數情況下，使用手動方法。 常用的校準方法包括基于不同參數的 SOLT 和 TRL，以消除系統誤差。 手動校準包括從 VNA 軟件中的可用信號列表中選擇一個已知的激勵信號，然后調整幅度和相位，直到該值與來自已知激勵源的值相對應。 網絡分析儀應使用參考校準器定期校準，以確保分析儀正確測量。 定期校準保證與國際標準匹配。

矢量網絡分析儀VNA是否具有誤差校正功能？

一些 VNA 具有內置誤差校正功能，可以補償各種誤差，包括熱漂移、時間延遲、源負載不匹配和光路長度變化。

矢量網絡分析儀與網絡分析儀有什么區別？

矢量網絡分析儀測量單端口和雙端口設備的振幅和相位特性，如無線元件、微帶線和分支結構。
網絡分析儀測量雙端口和任意數量端口設備的網絡參數，如放大器、濾波器等。

矢量網絡分析儀與頻譜分析儀有什么區別？

矢量網絡分析儀使用信號發生器和接收器測量特定頻率下的復雜組件規格。
頻譜分析儀僅使用接收器測量應用信號的整個頻譜的功率。

矢量網絡分析儀與示波器有什么區別？

示波器通過將電壓波形表示為時間函數來測量外部信號，而矢量網絡分析儀同時測量網絡響應的振幅和相位監測。

矢量網絡分析儀VNA如何測量 S11？

VNA 通過將激勵信號引入被測設備的端口，然后測量反射信號來測量 S11。然后使用該反射發生的頻率來計算 S11。

S21參數是什么？

S21 用于測量設備對通過輸入端口并在輸出端口反射的信號的抑制程度。使用S21參數可以確定從第一個端口轉移到下一個端口的功率。

什么是傳播和通道建模？

傳播和通道建模是一種用于估計無線通信天線性能及其對小區覆蓋范圍影響的技術。
傳播和通道建模中最重要的參數是路徑損耗、菲涅耳區、路徑衰減和多路徑衰落。

什么是史密斯圖？

史密斯圖是特定類型電路操作的圖形表示。它顯示了一個放大器或其他系統組件的阻抗、導納和傳導，因為它與頻率或電壓有關。為了了解史密斯圖是如何運作的，了解傳輸線理論的基本知識很重要。

什么是電壓駐波比？

電壓駐波比是在空間中某一點接收到的與交流電源引起的電壓相關的無功電壓的測量值，因此表示天線電源的反射功率。它通常指定為伏特/米（V/m）或毫伏/米（mV/m）。

矢量網絡分析儀如何測量相位？

矢量網絡分析儀通過將激勵信號引入被測設備的端口來測量相位。然后記錄相移的程度。當沒有施加刺激信號時，使用單獨的校準來確定相移程度。

矢量網絡分析儀VNA如何測量幅度？

VNA通過將刺激信號引入設備的端口來測量振幅，然后測量其強度。然后用反射信號的大小來計算振幅。
