為什么靜電計可以測電壓？

在電阻測量領域，數字萬用表是較為常見的測試儀器，其測量范圍通常可高達約 200 MΩ。然而，在實際應用中，我們常常會遇到需要精確測量千兆歐（GΩ）甚至更高范圍電阻的情況。例如，在表征高兆歐級電阻、確定絕緣體的電阻率以及測量印刷電路板的絕緣電阻等應用場景中，數字萬用表就難以滿足測量需求。此時，我們可以借助皮安表/電壓源組合來實現這些高精度測量，利用精密高電壓源提供穩定電壓，再結合皮安表精準的電流測量能力，從而得出準確的電阻測量值。

在高電阻測量中，恒定電壓法是常用的測量方法。使用皮安表進行恒定電壓法測量的基本設置如下圖所示。

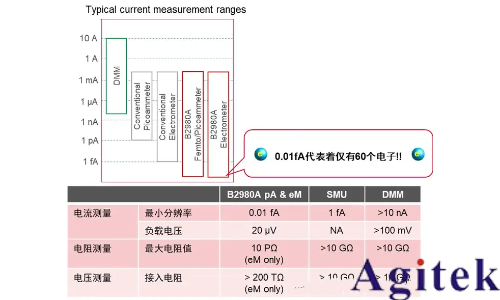

皮安表具備數字萬用表所無法實現的測量功能，其測量量程范圍廣，從 2 pA 至 20 毫安，并且內置 1000 V 電源，能夠確保實現精確至 0.01 fa 和 10 PΩ 的測量，展現出卓越的測量性能。

皮安表在高電阻測量方面具有顯著優勢：

高電阻值的測量對測量方法的靈敏度要求極高，因?yàn)楦唠娮枰馕吨ㄟ^(guò)的電流極小。而皮安表具有極高的靈敏度，能夠精準捕捉這些微小電流信號，從而實現對高電阻的準確測量。

在測量領域，eM/pA 這一概念常用于描述特定測量條件，一般適用于電流小于 10 nA 且電阻大于 10 GΩ 的測量場景。皮安表憑借其獨特的設計和性能，能夠很好地滿足這類高靈敏度測量需求。

下面，我們總結一下客戶需要使用皮安表或靜電計的典型情況。
數字萬用表在電阻測量方面存在一定局限性，通常只能測量高達 10 GigaΩ（千兆歐姆）的電阻。因此，當遇到電阻值大于此數值的設備或測量場景時，就需要使用類似 B2980A 皮安表這類專業設備。這里有兩個關鍵要點需要特別注意：

對于非常高的電阻測量，由于電流與電壓除以電阻成正比，這意味著需要測量極低的電流。為了確保電流能夠處于靜電計的可檢測范圍內，我們還需要配備一個相當高的電壓源，例如 1000 伏的高壓源，以提供足夠的驅動電壓。

當需要測量小于 10 毫安的微小電流，或者測量大于 10 千兆歐姆的高電阻時，皮安表或靜電計就成為必不可少的測量工具，它們能夠憑借其高精度和高靈敏度的特性，為這些特殊測量場景提供可靠的測量結果。
