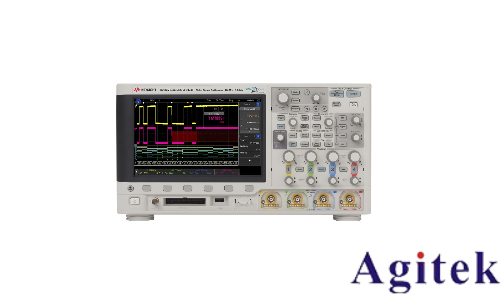

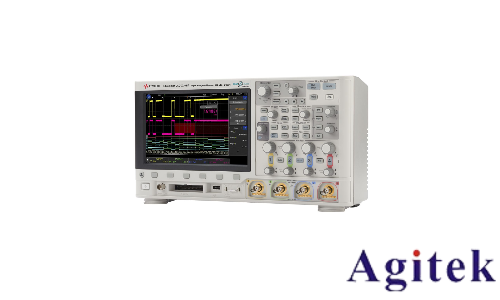

是德科技 InfiniiVision 3000T X 系列示波器產品介紹

一、核心定位

InfiniiVision 3000T X 系列是是德科技推出的 中高端混合信號示波器，專為 復雜信號調試、嵌入式系統開發、電源完整性測試 等場景設計。該系列以 直觀觸控操作、高波形捕獲率、多合一集成功能 為核心優勢，兼顧性能與易用性，適用于 研發、教育、工業制造 等領域。

二、核心特性

高精度信號捕獲

100 萬波形/秒更新率：采用 MegaZoom IV 智能存儲器技術，顯著縮短“死區時間”，提高捕獲偶發異常的概率（如隨機毛刺、瞬態干擾）。

100 MHz 至 1 GHz 帶寬：支持從低速數字信號到高速通信信號的測試需求。

5 GSa/s 采樣率：確保信號細節的精準還原。

直觀觸控操作

8.5 英寸電容式觸摸屏：支持手勢縮放、拖拽，操作體驗類似平板電腦。

區域觸摸觸發（InfiniiScan）：通過手指在屏幕上圈定目標信號區域，實現快速觸發，簡化復雜信號調試流程。

三模式操作：支持觸摸屏、前面板旋鈕/按鈕、下拉菜單三種交互方式，兼顧傳統與現代操作習慣。

多合一集成功能

6 種儀器集成：

示波器：基礎電壓/電流/頻率測量。

邏輯分析儀（MSO）：可選 16 個數字通道，支持混合信號分析。

協議分析儀：內置硬件解碼，支持 I2C、SPI、CAN、LIN、RS232 等協議。

函數/任意波形發生器（WaveGen）：可選 20 MHz 內置信號源，支持調制功能（AM/FM/FSK）。

3 位數字電壓表（DVM）：獨立于示波器觸發系統，實時顯示電壓值。

5 位頻率計數器：支持高頻信號精確計數。

深度分析與擴展性

4 Mpts 存儲深度：支持長時序信號捕獲與分析。

硬件加速模板測試：每秒最高 270,000 次測試，快速檢測信號異常。

選件支持：

電源分析（DSOX3PWR）：開關電源效率、諧波、紋波測試。

視頻分析（DSOX3VID）：支持 HDTV 信號觸發與解碼。

有源紋波探頭（N7020A）：±24 V 偏置范圍，2 GHz 帶寬，精準測量電源噪聲。

三、技術規格亮點

基礎參數

通道數：2 或 4 模擬通道 + 16 數字通道（MSO 型號）。

垂直分辨率：8 位（可擴展至 12 位通過平均模式）。

觸發類型：邊沿、脈寬、視頻、串行協議、區域觸摸觸發等。

接口與連接

標準接口：USB、LAN（LXI）。

可選接口：GPIB（用于自動化測試系統集成）。

遠程控制：支持 PC Web 瀏覽器、平板設備（通過 LAN/VGA 模塊）。

軟件支持

PathWave BenchVue：免費配套軟件，支持多儀器遠程控制、數據記錄與報告生成。

MATLAB、Excel 導出：一鍵導出測量結果，便于后續分析。

四、典型應用場景

嵌入式系統開發

通過 MSO 數字通道 與 協議分析儀，同步調試數字信號與通信協議（如 I2C、SPI、CAN）。

電源完整性測試

結合 N7020A 有源紋波探頭 與 電源分析選件，精準測量開關電源的紋波、噪聲及瞬態響應。

自動化測試與教育

BenchVue 軟件 支持多臺儀器協同控制，適合生產線批量測試或教學實驗室管理。

高速信號調試

1 GHz 帶寬 與 區域觸摸觸發 功能，快速定位高速串行總線（如 PCIe、USB 3.0）中的信號異常。

五、競爭優勢

操作效率提升

觸控界面與區域觸發技術顯著縮短調試時間，相比傳統示波器效率提升 50% 以上。

投資保護

支持 帶寬升級（如從 100 MHz 升級至 1 GHz）、功能選件（如協議分析、電源分析）的后期添加，延長儀器生命周期。

行業認可度

繼承是德科技（原安捷倫）示波器家族的可靠性基因，平均無故障時間（MTBF）達 250,000 小時，校準周期長達 3 年。
