如何選擇適合的數字示波器

作為電子工程師，示波器無疑是日常工作中不可或缺的工具。然而，面對市場上琳瑯滿目的示波器產品，如何選擇一款既能滿足需求又具有高性價比的設備，成為了一個不小的挑戰。本文將詳細介紹選擇示波器時需要考慮的關鍵指標和因素，幫助您快速找到最適合的示波器，避免常見問題，提高工作效率。

關鍵指標：帶寬、采樣率和存儲深度

在開始選擇示波器之前，了解其核心性能指標至關重要。帶寬、采樣率和存儲深度是數字示波器的三大關鍵指標，它們直接決定了示波器的性能和適用范圍。

1. 帶寬：決定信號的顯示和測量精度

帶寬是示波器最重要的指標之一，它決定了示波器能夠不失真地顯示和準確測量的信號范圍。在數字技術中，系統時鐘通常是示波器可能顯示的最高頻率信號。因此，示波器的帶寬至少應比系統時鐘頻率高三倍，以便合理顯示信號的形狀。

信號的上升時間也是決定所需帶寬的重要因素。由于實際信號往往包含高頻諧波，例如方波信號的頻率至少要比基礎頻率高10倍。如果示波器的帶寬不足，方波的邊沿會變得圓滑，從而影響測量精度。

公式提示：
為了根據信號特征確定示波器帶寬，可以使用以下簡單公式：

所需帶寬=信號頻率×3   或    所需帶寬=0.35/信號上升時間

2. 通道數：滿足多信號同步測量的需求

乍一看，通道數量似乎是一個簡單的問題。傳統示波器通常配備2條或4條通道，但在現代數字設計中，這往往不足以滿足復雜信號的同步測量需求。例如，在SDRAM應用中，為了隔離寫入周期，必須同時對RAS、CAS、WE、CS和時鐘五種信號進行觸發。4通道示波器顯然無法勝任這一任務。

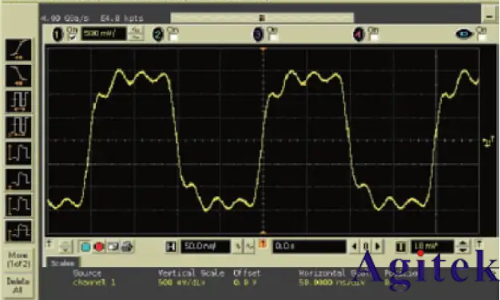

1 GHz 示波器

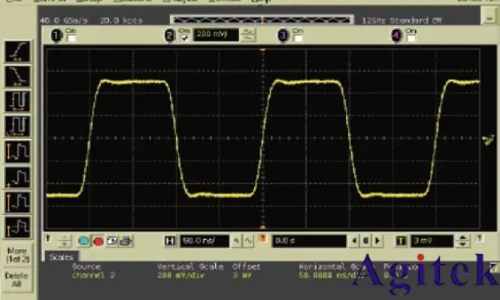

12 GHz 示波器

混合信號示波器（MSO）通過提供額外的16條邏輯計時通道，解決了這一問題。MSO不僅具備傳統示波器的功能，還能同時處理多達20條時間相關的觸發、采集和查看通道，大大擴展了應用范圍。

應用實例：
在圖2中，16條邏輯計時通道用于設置在RAS高、CAS低、WE高和CS上觸發系統，同時利用示波器通道1查看和觸發時鐘的上升沿。這種全帶寬觸發能力是邏輯分析儀和示波器組合解決方案所無法比擬的。

3. 采樣率：確保信號的精確重建

采樣率是示波器另一個至關重要的指標。采樣率不足會導致采樣失真，影響信號的精確重建。例如，輸入一個正弦波信號，如果采樣率不夠高，可能會在示波器上看到失真的波形。

公式提示：
為了確保信號的精確重建，示波器的采樣率至少應是帶寬的四倍。在使用sin(x)/x插值等數字重建技術時，這一系數通常足夠。如果示波器未采用數字重建技術，則采樣率應至少為帶寬的10倍。

實例分析：
以一個采用sin(x)/x插值技術的12 GHz示波器為例，為了在每條通道上支持12 GHz的完整帶寬，每通道需要的最低采樣率為：

4×12GHz=48 GSa/s

選擇示波器的其他考量因素

性價比：性能優先，兼顧預算

示波器的價格受多種因素影響，包括帶寬、采樣率、通道數和存儲深度等。單純根據價格購買示波器，可能會導致性能不足或資源浪費。因此，在選擇示波器時，應更多地考慮性價比，其中性能是關鍵。如果預算有限，可以考慮租賃示波器或購買二手設備。

存儲深度：影響長時間信號捕獲能力

存儲深度決定了示波器能夠連續捕獲和存儲的信號樣本數量。在需要長時間捕獲信號或分析偶發事件時，足夠的存儲深度至關重要。較大的存儲深度允許示波器在較高采樣率下工作更長時間，從而捕獲更多細節。

用戶界面和操作便捷性

一個直觀、易用的用戶界面可以顯著提高工作效率。在選擇示波器時，應考慮其菜單布局、觸摸屏功能、快捷鍵設置以及是否支持遠程控制和自動化測試等因素。

擴展性和兼容性

隨著技術的發展，示波器的功能擴展性和與其他設備的兼容性也變得越來越重要。選擇支持多種探頭、插件和軟件的示波器，可以方便地根據未來需求進行升級和擴展。

結語

選擇一款適合的示波器需要綜合考慮多個因素，包括帶寬、采樣率、通道數、存儲深度、性價比、用戶界面、擴展性和兼容性等。通過認真分析每個示波器與上述問題的關系，您將能夠更客觀地評價不同制造商的產品，找到最適合自己需求的示波器。希望本文的介紹能夠加快您的示波器選擇過程，助您在工作中取得更好的成績。
