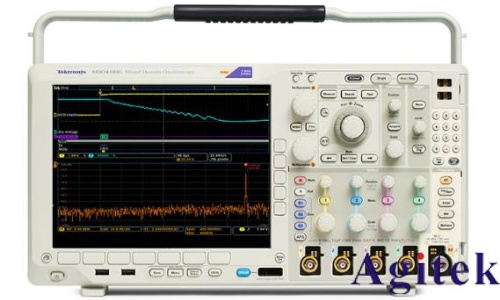

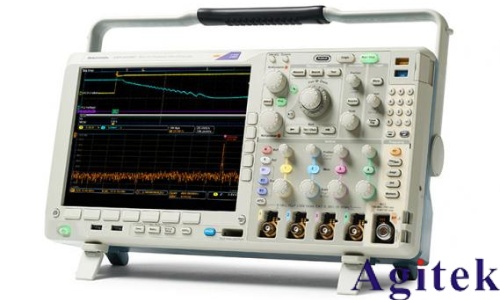

泰克MDO4000C混合域示波器

泰克MDO4000C混合域示波器是一款集多儀器功能于一體的創新型測試測量設備，專為應對現代嵌入式系統設計的復雜挑戰而打造。該系列示波器通過集成六種核心儀器功能，包括高性能示波器、頻譜分析儀、任意波形/函數發生器、邏輯分析儀、協議分析儀以及數字電壓表/頻率計數器，實現了對模擬信號、數字信號和射頻信號的同步采集與分析，為工程師提供了前所未有的調試效率。

MDO4000C系列示波器提供從200 MHz到1 GHz的帶寬選擇，最高采樣率可達5 GS/s，配合20 M點的長記錄長度，能夠精準捕獲高速瞬態信號，并支持高達340,000波形/秒的快速捕獲速率，有效發現偶發異常事件。其標配的TPP系列無源電壓探頭具有3.9 pF的超低電容負載，確保信號保真度，減少對被測電路的影響。

在頻譜分析方面，MDO4000C可選配3 GHz或6 GHz的集成頻譜分析儀，具備≥1 GHz的超寬捕獲帶寬，支持時域與頻域的同步觸發采集，可精準定位射頻干擾源，特別適用于物聯網（IoT）設備的無線通信調試和EMI問題排查。

此外，該系列示波器還支持16條數字通道的邏輯分析，定時分辨率達60.6 ps，可同時分析多條數字總線信號。協議分析功能覆蓋I2C、SPI、USB、CAN、以太網等主流串行總線，支持自動觸發、解碼和搜索，加速系統級調試。任意波形發生器提供50 MHz波形生成能力，支持13種標準波形和自定義任意波形，方便信號仿真與余量測試。

MDO4000C系列示波器采用10.4英寸高分辨率顯示屏，配備Wave Inspector?導航搜索工具，可快速定位波形中的關鍵事件。其模塊化設計支持按需選配功能，并可通過軟件升級擴展性能，滿足未來測試需求。憑借卓越的性能、靈活的配置和泰克品牌的技術保障，MDO4000C成為嵌入式設計、功率電子、汽車電子等領域工程師的理想調試工具。
