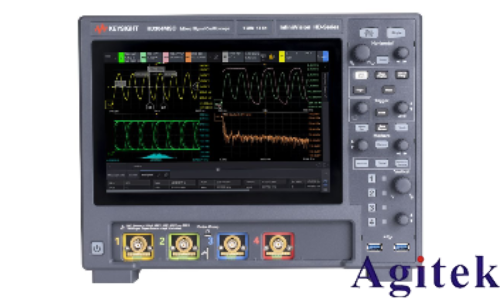

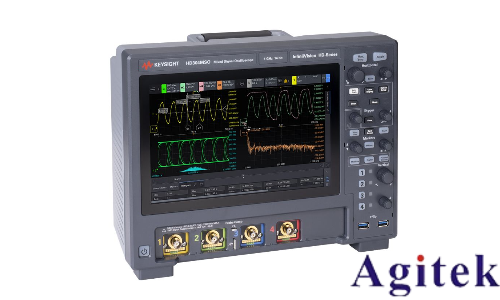

是德科技InfiniiVision HD3系列示波器

在電子設計與測試領域，精確捕捉與分析信號是確保產品質量、加速設計迭代的關鍵。是德科技推出的InfiniiVision HD3系列示波器，憑借其定制專用集成電路（ASIC）技術，重新定義了便攜式示波器的性能標準，為工程師們提供了前所未有的數字調試能力。

卓越的垂直分辨率，洞察細微信號

HD3系列的核心優勢在于其搭載的定制ASIC，該芯片不僅將垂直分辨率提升至傳統通用示波器的四倍，還顯著降低了注入噪聲，僅為其他同類產品的一半。這一突破性設計，使得工程師能夠在復雜噪聲環境中清晰識別出微小信號變化，精準捕獲那些稍縱即逝、難以察覺的信號毛刺。這對于排除設計故障、提升產品穩定性具有不可估量的價值。

高精度ADC，奠定精準測量基礎

實現這一卓越性能的關鍵，在于HD3系列采用的14位模數轉換器（ADC）。ADC作為示波器的“數字眼睛”，其位數直接決定了垂直分辨率的高低。相較于12位ADC的4,096個轉換級別，14位ADC能提供高達16,384個電平，實現了分辨率的四倍提升，是8位ADC的64倍。這意味著，HD3系列能夠以更高的精度還原模擬信號，為工程師提供更加真實、細致的信號視圖。

超低本底噪聲，確保測量準確性

所有電子設備均會產生一定程度的噪聲，但HD3系列通過優化設計，將全1 GHz帶寬下的本底噪聲降至驚人的50 μVRMS，樹立了行業新標桿。此外，通過帶寬限制和波形平均選項，用戶可進一步降低噪聲干擾，確保測量結果的準確性。這一特性對于需要高靈敏度測量的應用場景尤為重要，如精密電子、醫療設備等領域。

高速更新與深存儲，捕捉動態信號

HD3系列以1.3 M波形/秒的更新速率，確保了快速變化的信號也能被實時捕捉。同時，100 Mpts的深存儲器支持全采樣率下捕獲更長的時間跨度，幫助工程師全面分析信號動態特性。此外，該系列示波器還支持同時顯示多達4個獨立信號，并允許用戶單獨控制每個信號的縮放，極大地提升了多通道信號分析的效率。

智能觸發與分析，簡化調試流程

HD3系列創新性地引入了區域觸發功能，用戶只需在屏幕上簡單畫框，即可快速隔離特定信號區域，大大縮短了信號定位時間。而Keysight Fault Hunter功能則能夠自動表征信號、尋找錯誤并保存結果，進一步簡化了調試流程。此外，快速傅里葉變換（FFT）、直方圖和波特圖等高級分析工具，使得工程師能夠輕松執行頻域轉換、抖動分析、頻率響應評估等復雜任務。

總之，是德科技InfiniiVision HD3系列示波器以其卓越的垂直分辨率、超低本底噪聲、高速更新與深存儲能力，以及智能觸發與分析功能，為電子設計與測試領域帶來了革命性的變化。它不僅是工程師們探索信號奧秘的得力助手，更是推動技術創新、提升產品質量的強大引擎。
