如何用好手中的六位半萬用表DMM6500？

萬用表具有交直流電壓、電流、電阻、電容、二極管壓降等多種測量功能，是我們用來測量靜態參數的基本儀表，在電子工業領域應用廣泛。

六位半萬用表它的分辨率可以達到檔位的小數點后六位。以DMM6500為例，如果需要測量非常小的電壓值，可調至200mV的檔位，能以100nV的靈敏度測試電壓。

使用萬用表準確測試參數，除了關注萬用表的精度，它的測量技巧也不可忽視。

1.精確測量電阻選四線法

DMM6500兼具二線法和四線法電阻測試模式。當DUT低于10Ω時，建議首先考慮四線法，采用這種配置連接時，可以盡可能避免測量中測試引線電阻帶來的誤差。DMM6500前面板和后面板連接都是安全香蕉插孔。下圖分別是使用前部和后部輸入端子的連接方法。

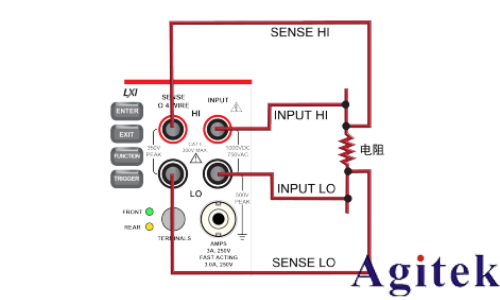

用于4線電阻測量過程的前面板連接

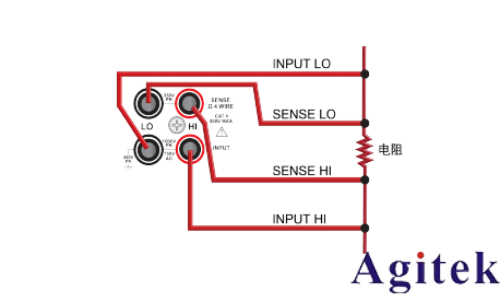

用于4線電阻測量過程的后面板連接

2.啟用偏置補償

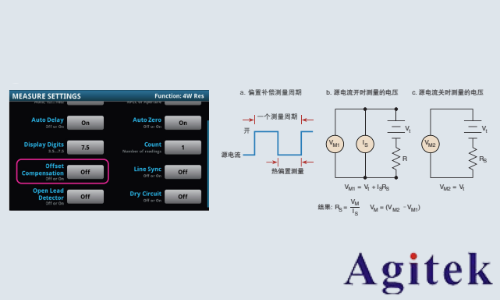

在測量低電阻時，偏置補償技術可以用來消除熱電壓誤差。如圖所示，在偏置補償技術中，源電流交替打開和關閉，在兩個部分測試電壓。通過這種電壓VM和周期開部分的源電源，可以計算出正確的電阻。

3.設置采樣速度

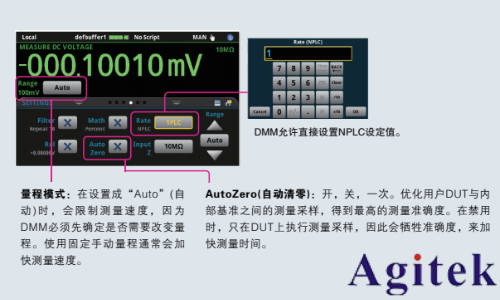

以測試準確度作為首要目的的測量，一方面可以打開AutoZero功能，另一方面可以調整“積分時間”（PLC），“積分時間”（PLC）越大，精度越高。
