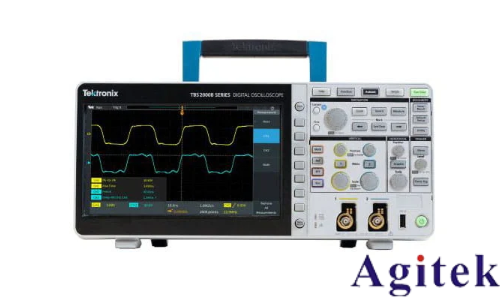

泰克TBS2000X 系列示波器探頭連接指南

TBS2000X系列示波器支持多種高性能探頭，滿足不同測量需求。其核心在于TekVPI?接口，兼容有源電壓探頭、差分探頭及電流探頭，大幅擴展應用范圍。例如，TCP0030A電流探頭適用于高速開關芯片分析，可精準捕獲低紋波電平信號。此外，該系列兼容傳統BNC無源探頭，兼顧通用性與專業場景。TekVPI自動將探頭刻度系數傳輸至示波器，實時顯示偏置設置、消磁提示等信息，無需外部電源，簡化操作。無論是測量微弱電壓、差分信號還是動態電流，用戶均可通過探頭與示波器的智能交互，快速獲取準確數據，適用于電子研發、教育實驗及設備維修等多種場景。

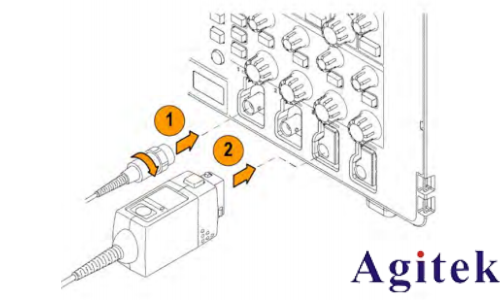

將探頭或電纜連接至示波器，然后才能顯示波形和進行測量。以下文本描述了如何將探頭連接至示波器。

1. BNC 探頭或電纜：將 BNC 探頭或電纜推至連接器，這樣連接器針將與插槽對齊，然后順時針旋轉 BNC 連接器以鎖定。示波器隨附的探頭為BNC 連接器探頭。

注意： 如果您將電纜連接至輸入通道，則您需要阻抗匹配適配器以轉換電纜阻抗（通常為 50 Ω，但取決于電纜），以配合 1 MΩ 的輸入通道阻抗

2. 泰克通用型探頭接口 (TekVPI? )：將探頭底座推進通道連接器，直至探頭底座連接器發出滴答聲。若要取出，請按住探頭底座上的按鈕，然后從連接器中拉出探頭。

TekVPI? 探頭可自動設置示波器探頭參數，如類型（電壓、電流）和衰減（10X、1X、X10 等）。

按照上述方法將探頭正確連接到 TBS2000X 系列示波器后，即可開啟測量之旅。無論是簡單的波形顯示，還是復雜的參數測量，都能借助合適的探頭輕松實現，滿足不同場景下的測量需求。
