同惠TH2840A 精密LCR數字電橋

TH2840系列LCR數字電橋是常州同惠電子采用了新一代技術研制成功的新一代LCR數字電橋，創新性的采用了雙CPU架構、Linux底層系統、10.1寸電容式觸摸屏、中英文操作界面、內置使用說明及幫助等新一代技術，解決了以往LCR測試速度慢、顯示單一、操作繁瑣等缺陷。

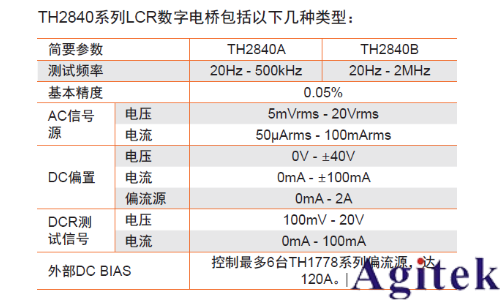

TH2840系列LCR數字電橋設計頻率從20Hz-500kHz/2MHz，彌補了500kHz頻率范圍內缺乏高性能電橋的缺點。

得益于采用了10.1寸、分辨率達1280*800的電容式觸摸屏，TH2840系列LCR數字電橋采用了四參數顯示、所有設置、監視、分選參數、狀態等可以在同一屏顯示，避免了頻繁切換的繁瑣操作。

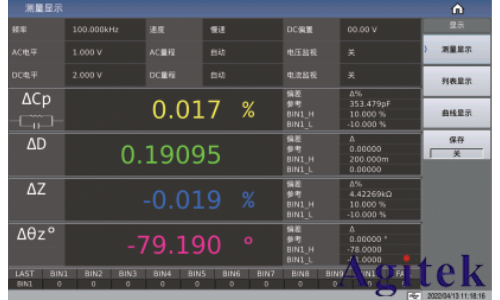

A.10.1寸大屏，四種測量參數，讓細節一覽無遺

10.1寸觸摸屏、1280*800分辨率，Linux系統、中英文操作界面，支持鍵盤、鼠標、LAN接口，帶來的是無以倫比的操作便捷性。

大屏幕帶來更多的好處是，可以把4個測試參數及分選參數、分選結果、功能選擇等參數放置在同一屏幕，而且看起來絕不擁擠和雜亂，同時可以顯示四種測量參數，四種測量參數任意可調。

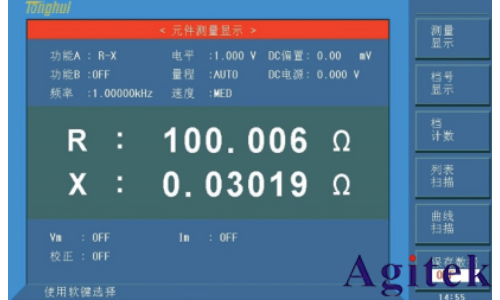

 和早期LCR對比，操作便捷性、顯示完整性一目了然。

B.高達1800次/秒測量速度

由于創新性的采用了雙CPU設計，一個CPU負責測試處理數據，另一個CPU負責顯示數據，因此TH2840測試速度高達1800次/秒。

高速的測試速度在自動化產線可以極大的提高效率。

對于部分需要實時采樣體現被測件瞬態變化特征，或者測量變化過程相應時間，TH2840系列0.56ms的測量速度可完美解決。

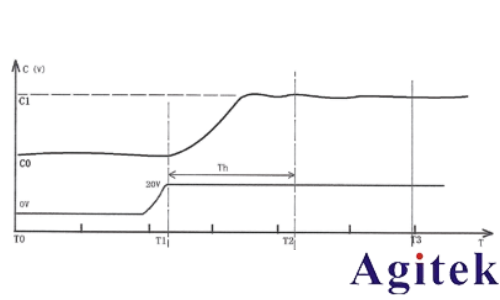

 如下列應用，在兩個極板之間加載偏壓，兩端電容隨著偏置電壓變化而變化.

       記錄未加偏置時電容C0

       偏置上升過程中的電容值

       偏壓達到20V并且穩定之后的電容C1

       計算從C0-C1之間的穩定時間Th。

       常規的LCR數字電橋，由于測試速度限制，采樣率無法達到幾乎實時采集，用TH2840系列雙CPU，可實時觀察變化過程并計算出穩定時間。

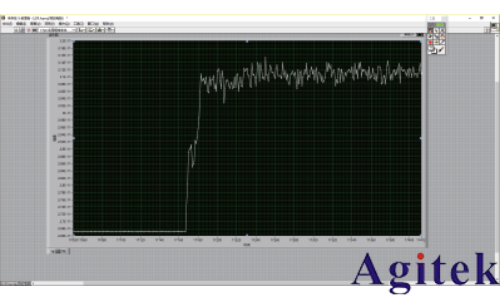

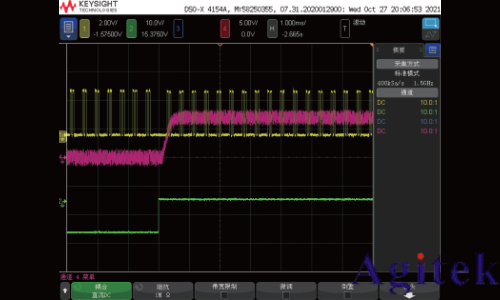

TH2840X  上位機示波器實時抓獲波形

電容測試  CH1: AD脈沖（黃色）

測試頻率：1MHz

CH2: DC BIAS 打開（綠色)

量程：100Ω

CH4: DC BIAS 上升（紅色）

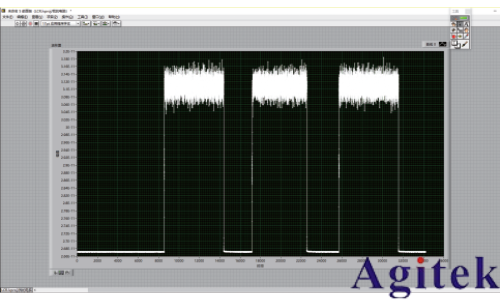

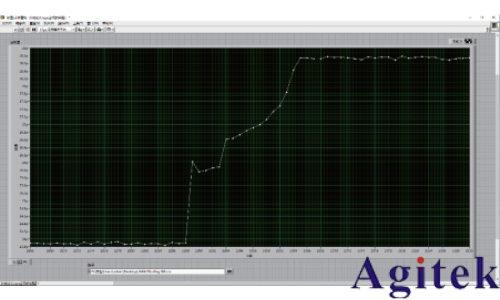

上升瞬間波形 全部波形

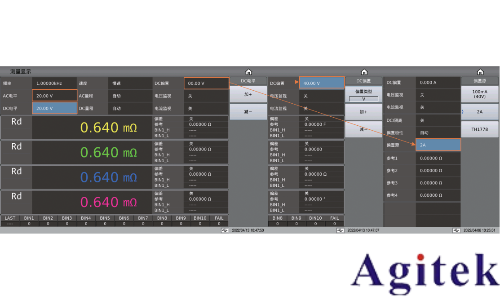

C.超強硬件配置

     除了雙CPU設計，TH2840系列也增強了其他硬件配置參數：

    1.    AC測試電平提升至20Vrms/100mA，同類產品僅TH2838H可達到，在測試C-V曲線時范圍更廣

    2.    DC偏置為±40V/±100mA，為同類產品最高配置

    3.    標配獨立2A直流偏置電流源，為2A電流以內電感測試帶來福音，支持外界TH1778A系列擴展至120A。

    4.    DCR測試電平提升至20V，測試mH級及以上電感更快速穩定精確。

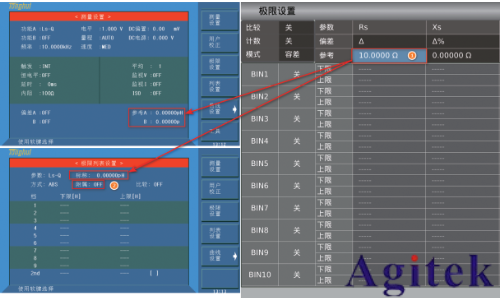

D.改進的分選設置

針對以往LCR分選設置及參考設置來回切換等過于復雜的操作，做出了如下改進以便于客戶使用及設置：

1. 合并標稱值和參考值的設置

2. 由于直接采用了4參數測量及分選，因此取消附屬檔、副參數檔。

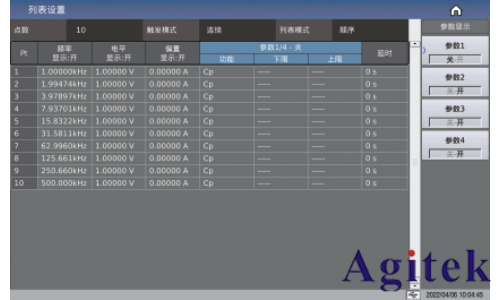

E.增強的列表掃描功能

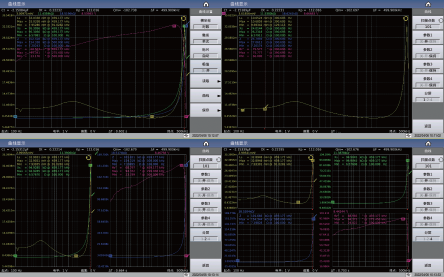

 F.強大的分析圖形界面可設置4個測量參數，4個測量參數有獨立開關，列表掃 4個掃描軌跡，1-4個測試參數任意選擇，掃描曲線可以描每個點的頻率,電平,偏置,功能,延時都可以獨立設置,滿足了一分屏、二分屏、四分屏。

G.10檔分選及可編程HANDLER接口儀器提供了10檔分選，為客戶產品質量分級提供了可 在與自動化設備連接時，怎么配置HANDLER接口能，分選結果直接輸出至HANDLER接口。 輸出，一直是自動化客戶的難題，TH2840系列LCR將HANDLER接口腳位、輸入輸出方式、對應信號、應答方式等完全可視化，讓自動化連接更簡單。

H.智能固件升級方式

儀器本身功能完善、BUG解決、功能升級等，都可以通過升級固件(Firmware)來進行更新，而無需返廠進行。

TH2840系列LCR數字電橋固件升級非常智能，可以通過系統設置界面或者文件管理界面進行，智能搜索儀器內存、外接優盤

甚至是局域網內升級包，并自動進行升級。
