跨域與多通道信號分析在嵌入式RF測試中的應用

射頻（RF）測試

射頻（RF）測試是嵌入式系統開發與驗證中的關鍵環節，尤其是在電信、航空航天、汽車以及物聯網等行業。隨著嵌入式系統的日益復雜，傳統RF測試方法往往難以捕捉多個域（時間、頻率、數字域）信號之間的復雜相互作用。多域信號分析作為一種強大的方法應運而生，為工程師提供了RF性能的全景視圖。

本文將探討多域信號分析的原理、優勢及其在嵌入式RF測試中的實際應用，并為希望優化測試流程的工程師與開發人員提供實踐洞察。

什么是多域信號分析？

多域信號分析是指同時分析嵌入式系統中跨多個不同域的電子信號，從而全面理解系統行為。主要域包括：

時域（Time Domain）：分析信號幅度與相位隨時間的變化，揭示瞬態行為、抖動以及定時問題。

頻域（Frequency Domain）：分析信號在頻率上的幅度/功率分布，識別頻譜成分、諧波及雜散發射。

數字域（Digital Domain）：分析在時間與幅度上都離散的信號，通常與邏輯電路及特定通信協議相關。

通過將這些視角結合，多域分析可比單一域分析提供更完整的RF性能描述，幫助工程師診斷在單域分析中可能被忽略的問題。

為何多域分析對嵌入式RF測試至關重要

嵌入式RF系統（如5G設備、雷達系統或IoT模塊）通常運行在復雜信號交互的環境中，并集成了多個 RF 組件（收發機、放大器、天線），且受制于物理空間與功耗預算。多域分析的重要性體現在以下幾個方面：

1. 全面的信號表征

嵌入式RF系統的表現往往跨多個域。例如，頻域中的雜散發射可能源于時域的定時問題。多域分析可將這些現象關聯起來，從而更快速地定位根本原因。

2. 符合標準規范

現代RF系統必須滿足嚴格的標準（如5G的3GPP、Wi-Fi的IEEE 802.11）。多域分析確保信號在時間、頻率和調制等各域均符合規范，降低不合規風險。

3. 調試復雜問題

相位噪聲、互調失真或調制誤差等問題，往往在不同域表現各異。多域工具能讓工程師追溯問題根源，加快調試流程。

4. 提高測試效率

多域分析提供了統一的信號行為視圖，減少了多套測試系統的需求，節省開發與驗證階段的時間和資源。

多域信號分析的關鍵工具與技術

在嵌入式RF測試中實施多域信號分析，通常依賴以下先進工具與方法：

矢量信號分析儀（VSA）

多功能儀器，可在時間、頻率和調制域捕獲與分析RF信號，能解調QAM、OFDM等復雜信號，并提供EVM（誤差向量幅度）、相位噪聲及頻譜純度等指標。現代VSA配套的軟件支持多域可視化，是嵌入式RF測試不可或缺的工具。

實時頻譜分析儀（RTSA）

多功能儀器，可在時間、頻率和調制域捕獲與分析RF信號，能解調QAM、OFDM等復雜信號，并提供EVM（誤差向量幅度）、相位噪聲及頻譜純度等指標。現代VSA配套的軟件支持多域可視化，是嵌入式RF測試不可或缺的工具。

高帶寬示波器 + RF分析軟件

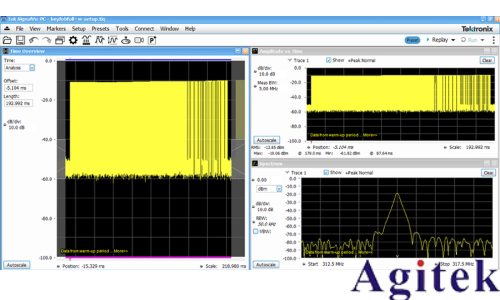

可執行時域測量并提供頻率與調制分析，特別適合分析嵌入式系統的基帶與中頻信號。Tektronix示波器上的SignalVu能直接提供與 VSA/頻譜分析儀相同的高級RF分析能力，無需額外設備。SignalVu可原生運行在示波器上或通過PC調用，利用示波器采集的時域數據實現實時或事后RF分析，將RF域事件（如信號掉落、雜散）與時域事件（如電源毛刺、處理器活動）關聯起來。

軟件無線電（SDR）平臺

提供靈活可編程的RF測試方法。結合多域分析軟件，工程師可實時采集和處理信號，實現嵌入式RF系統的快速原型與測試。

信號處理軟件工具

如MATLAB、Python（NumPy/SciPy庫）等，可對采集信號進行后處理，支持FFT頻域分析、時頻分析（如頻譜圖）及調制質量評估。

多域分析在嵌入式RF測試中的實際應用

5G與IoT設備驗證

這類設備采用復雜調制（如256-QAM）并運行于擁擠的頻譜環境中。多域分析可在調制域測量EVM的同時檢查頻域的頻譜再生，確保信號完整性。

雷達與汽車系統

汽車雷達系統要求極高的定時與頻率穩定性，以保證目標檢測的準確性。多域分析可在時域驗證脈沖特性，在頻域評估調頻線性度，并確保調制保真度。

無線通信模塊

嵌入式Wi-Fi或藍牙模塊必須在噪聲環境下保持標準符合性。多域分析可檢測頻域的同頻干擾、時域的數據包定時錯誤以及調制失真。

衛星與航空航天系統

衛星通信對高可靠性與低相位噪聲有嚴格要求。多域分析可在各域驗證信號質量，確保符合航空航天標準。

跨域信號分析的最佳實踐

1. 明確測試目標：

在測試前確定關鍵性能指標（如EVM、無雜散動態范圍）及相關域。

2. 選擇合適的工具：

選用支持跨域分析、頻率范圍和調制方式與系統匹配的儀器與軟件。例如Tektronix 4/5/6系列示波器可在無需單獨頻譜分析儀的情況下完成嵌入式RF驗證，實現時間相關調試與調制分析。

3. 跨域關聯測量：

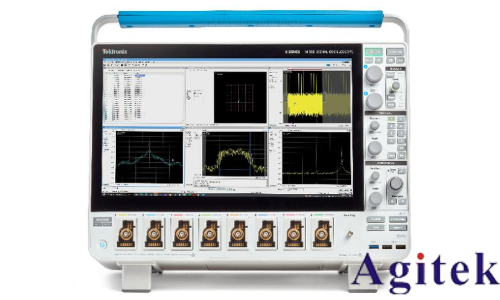

使用可視化工具將時間、頻率與調制數據疊加，方便發現異常之間的關聯。例如Tektronix 5/6系列MSO的Spectrum View硬件集成實時頻譜分析功能，可獨立設置中心頻率、帶寬及分辨率帶寬，并與SignalVu聯合使用。

自動化測試流程：

利用Python、SCPI等腳本語言自動化多域測量，提高可重復性與效率。SignalVu-PC提供COM API及高層次API接口，簡化自動化開發。

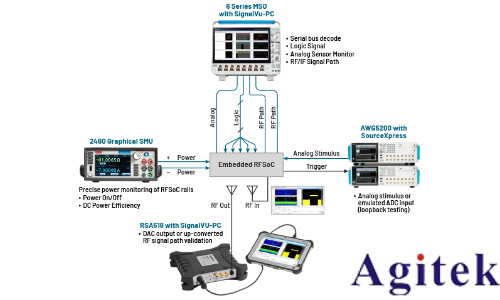

多通道跨域分析可能需要昂貴且復雜的設備組合，由經驗豐富的工程師進行同步操作；同時，跨域數據處理需要外部計算平臺的高性能資源。

然而，示波器雖然動態范圍不及專用RTSA、分析選項少于VSA，但在同一臺常用設備上即可實現高層次調試，無需外部數據導出或多臺設備同步，是一種“單機”調試的折中方案。
