同惠TH6600系列可編程電源護航鉭電容氧化膜工藝升級

研究背景

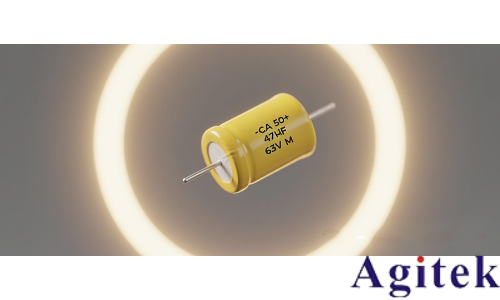

鉭電解電容器憑借其卓越性能，在電容元件領域獨樹一幟——它在緊湊的體積內實現了高電容量值，成為同類產品中的佼佼者。

施加電壓是鉭電解電容器實現高可靠性運行的核心步驟。通過精準控制電壓，可確保氧化膜的厚度、致密性和均勻性，從而優化電容器的耐壓能力、降低漏電流，并提升其在極端環境下的長期穩定性。

多重角色

航空航天：設備需承受高輻射、溫度劇烈變化（-55°C至+125°C）及機械振動，氧化膜可能因環境應力退化；

 汽車電子：需承受高溫（達150°C）、振動及電壓波動，長期使用后氧化膜可能因電化學遷移或熱應力受損；

 高可靠性消費電子：在數據中心的電源濾波、CPU/GPU供電等場景中，鉭電容器的低ESR和高容值密度至關重要，需通過電壓處理確保長期穩定性。

客戶情況

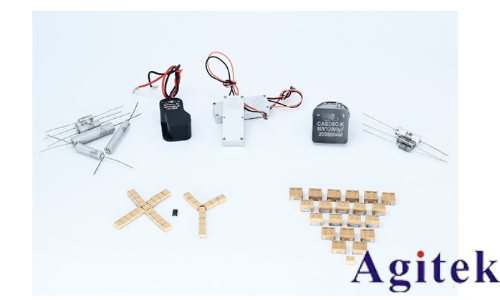

某電子元器件制造商，現需要對一批鉭電解電容器進行電芯形成測試。

該測試是鉭電容器制造工藝中的核心環節，旨在通過精準控制的電化學過程在其鉭金屬陽極表面形成均勻致密的五氧化二鉭介質氧化膜。

測試要求

用于鉭電容形成工序，對產品施加電壓在其表面形成氧化膜，通過分階段電壓控制與電流優化，確保鉭電容器氧化膜的致密性、耐壓性及長期穩定性：

1、電壓：180V電流：80A

2、電壓：360V 電流：35A

3、電壓：375V 電流：15A

解決方案

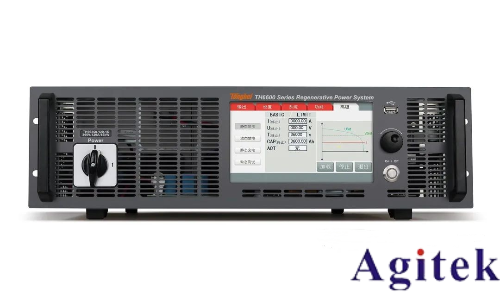

為滿足客戶的測試需求，同惠推薦：TH6600系列可編程雙向回饋式大功率直流電源。

TH6600系列均采用3U標準機架高度及19英寸機架寬度設計，功率密度更高，更方便客戶集成及組件測試系統。最大額定輸入/輸出電壓為1500V，最大額定輸入/輸出電流為360A，支持主從模式并機，功率最大可擴展至480kW，主動均流功能可保證每臺儀器承擔的工作負荷一致，以防單機過熱和觸發保護，還可以延長使用壽命。

1、寬范圍輸出

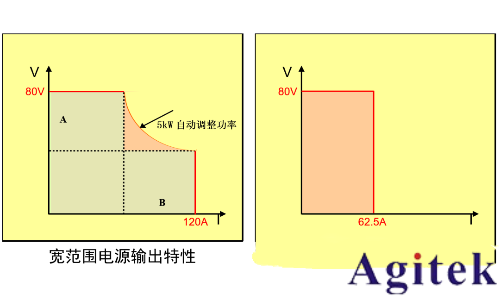

寬范圍電源較于普通電源支持更寬的輸出電壓與電流范圍，單型號即可適配多規格產品測試需求。其輸出受極限功率約束，可通過降低電流提升電壓，或降低電壓增大電流，靈活度優于傳統矩陣電源（如圖示）。

2、雙向電源

TH6600系列既可以作為源輸出（正向電流），又可以作為載吸收（反向電流），且無論在電源模式還是負載模式，都具有CV、CC、CR、CP操作模式，適用于電動汽車用電機、控制器、電動汽車動力總成系統等領域產品測試。

TH6600系列輸出和吸收電流時可快速無縫切換，有效避免電壓或電流過沖，適用于電池、電池封裝以及電池保護板等儲能設備測試。

3、回饋式能量吸收

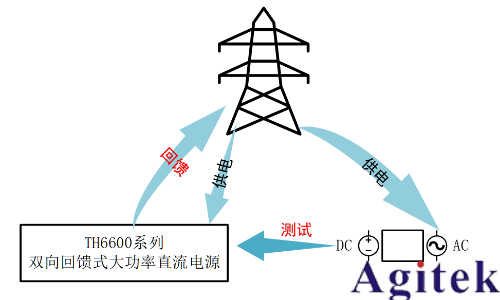

TH6600系列具有回饋式能量吸收功能，高達93%的能量回饋效率，可將電能直接返回用電網絡后直接利用，而非普通電源一樣直接以熱能消耗，大大降低了用戶的用電成本。

由于其直接電能反饋的特點，避免了熱能消耗帶來的儀器大體積、大熱量，以及為散發熱量而使用空調或其他制冷系統帶來的費用支出；同時也減少了噪音，避免了制冷過程中產生的溫室氣體或有害氣體對環境造成危害。

3U標準機架即可實現15kW大功率輸出，大幅節省空間。

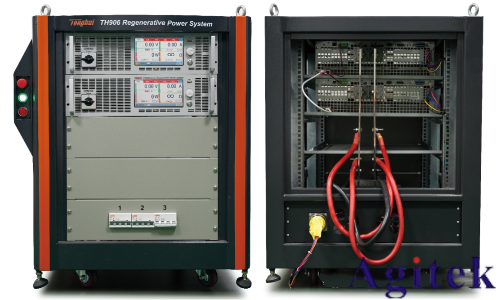

4、主從模式并機，擴展輸出

由于單機輸出最大支持360A，功率最大支持15kW，對于更大功率或電流輸出，需要將多臺相同型號儀器并機輸出。

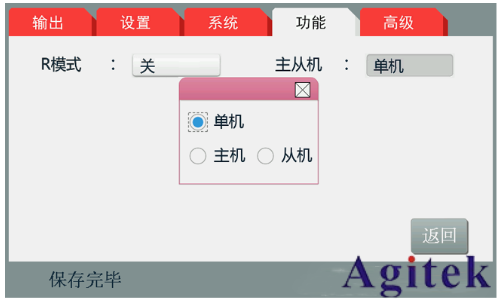

 TH6600系列支持以主機、從機模式并機，若多臺儀器并機時，需將其中一臺設定為主機，其余儀器均設定為從機，從而可通過主機控制所有從機，此時整個并機系統可看作單臺儀器操作。

主從模式并機支持1臺主機、最多15臺從機，合計16臺。

經驗與總結

電子元器件是電子設備的基礎單元，直接影響產品性能與可靠性。同惠電子深耕精密測量領域三十余年，自主研發LCR測試儀等高精度儀器，為企業提供從元器件篩選到系統驗證的全流程質控方案，助力提升良率、縮短研發周期，推動電子產業向高可靠性、高集成度升級。
