泰克示波器TBS2000B系列通道數量選擇技術指南

泰克TBS2000B系列數字存儲示波器憑借其9英寸WVGA顯示屏、2GS/s采樣率及5Mpts存儲深度，成為電子工程師調試復雜信號的理想工具。其2通道與4通道型號的選擇直接影響測試效率與成本效益，需結合具體應用場景綜合決策。

基礎測試場景：2通道型號的性價比優勢

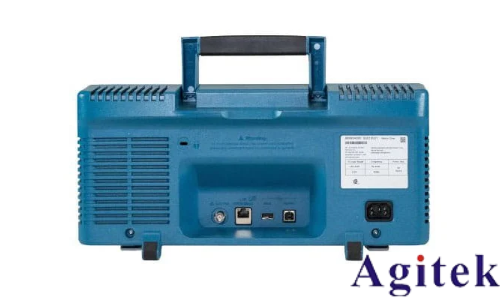

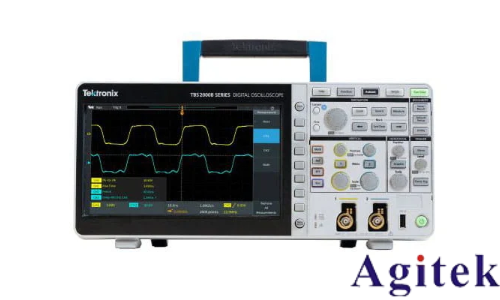

對于電源完整性測試或基礎數字電路調試，2通道型號（如TBS2072B/TBS2102B）更具成本優勢。以12V/1A開關電源調試為例，通道1可連接TPP0200探頭（200MHz帶寬）測量輸出紋波，通道2配合TCP0030A電流探頭（120MHz帶寬）捕獲開關管驅動信號。該配置可滿足時序關聯分析需求，且成本較4通道型號降低約30%。在數字電路調試中，2通道型號同樣適用：通道1接時鐘信號（P7500 500MHz有源探頭），通道2接數據信號（P7350 350MHz差分探頭），避免4通道型號的通道閑置浪費。

復雜系統測試：4通道型號的效率提升

對于汽車電子、航空航天等復雜系統，4通道型號（如TBS2074B/TBS2104B）通過單次觸發捕獲多維度信號，顯著提升調試效率。以CAN總線差分信號分析為例，通道1/2接CAN_H/CAN_L（TDP0500 500MHz差分探頭），通道3接電源噪聲（TPP0100 100MHz無源探頭），通道4監測輻射干擾（HDP0200 200MHz高壓探頭）。該配置可避免多次測試的相位誤差，確保信號同步性。在多總線協議解碼場景中，4通道型號可同步分析I2C（時鐘+數據）與SPI（SCK+MOSI+MISO）總線，結合邏輯觸發功能實現協議關聯分析。

技術演進趨勢與選型建議

隨著泰克示波器技術迭代，通道選擇呈現兩大趨勢：一是混合信號集成，如MDO3000/4000系列已實現模擬通道與16通道邏輯分析儀的深度融合；二是軟件定義通道，通過TekScope軟件可虛擬擴展通道數量，支持多臺示波器同步采集。對于基礎測試需求，2通道型號以高性價比滿足電源/數字電路調試；對于復雜系統，4通道型號通過單次觸發捕獲多維度信號，顯著提升調試效率。建議工程師根據測試復雜度、預算限制及長期使用需求，結合探頭配置成本與測試時間成本進行綜合決策。
