泰克MDO3000 系列示波器信號路徑補償

信號路徑補償 (SPC) 可修正由于溫度變化和/或長期漂移引起的直流誤差。 如果使用 5 毫伏/格或更 小的垂直設置，那么每當環境溫度變化超過 10℃（18℉）就要運行補償，或每周運行一次。 否則， 可能導致儀器不能達到對于那些伏/格設置所保證的性能水平。

時域和頻域信號路徑補償

要補償信號路徑，請執行下列操作：

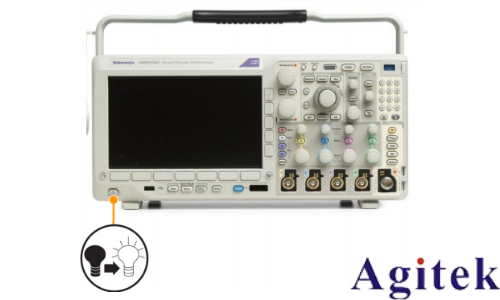

1. 將示波器預熱至少 20 分鐘。刪除 從通道輸入的所有輸入信號（探頭的和電纜的）。輸入信號的交流分量對 SPC 具有不良影響。

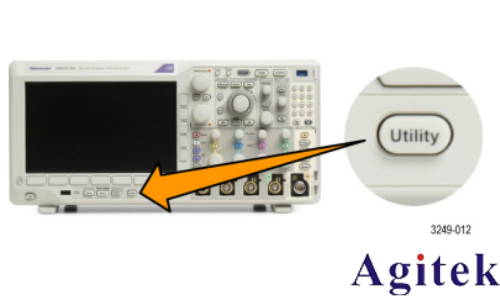

2. 按下 Utility。

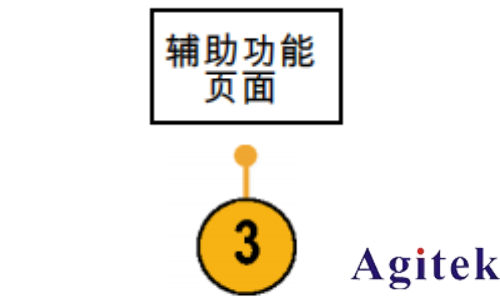

3. 按“輔助功能頁面”。

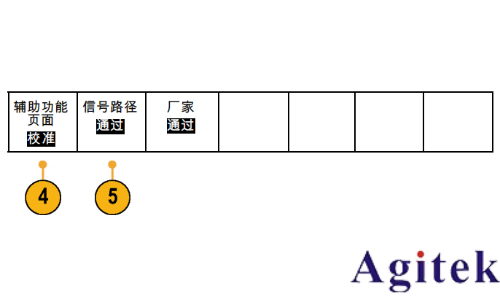

4. 旋轉通用 a 選擇校準。

5. 在下屏幕菜單中按“信號路徑”。

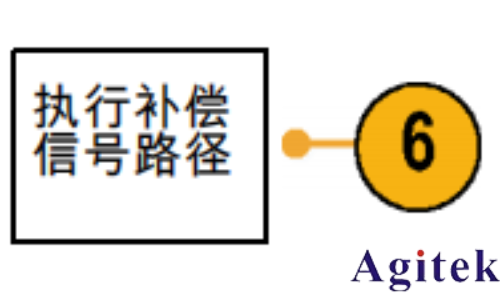

6. 在出現的側屏幕菜單中按“執行補 償信號路徑”。

校準大約需要 10 分鐘完成。

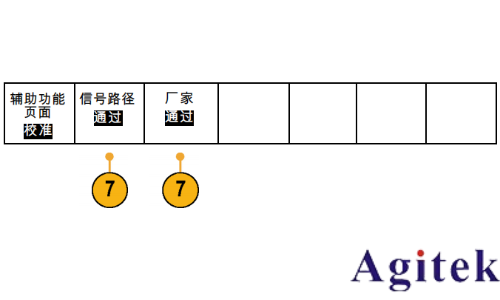

7. 校準后，請驗證下屏幕菜單上的狀 態指示器是否顯示“通過”。

如果未顯示，請重新校準該儀器或將儀器交給合格的維修人員修理。

維修人員可使用出廠校準功能，用 外部信源校準示波器的內部電壓基準。

僅頻域的信號路徑補償

上述信號路徑補償 (SPC) 同時可在時域和頻域輸入上運行。如果只想補償射頻輸入，可僅在射頻輸

入上運行 SPC 并跳過時域部分，從而節省時間?？砂匆韵虏襟E操作：

1. 在進行時間和頻率校準時，暖機示波

器至少 20 分鐘。從射頻輸入上斷開

所有輸入信號（探頭和電纜）。

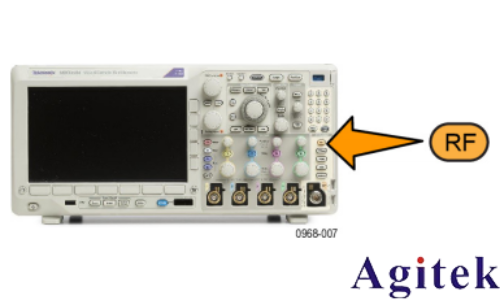

按“RF”調出“頻域”菜單。

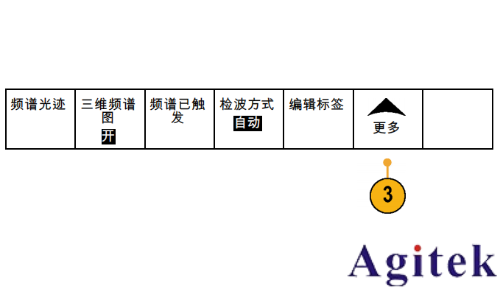

3. 按“更多”并選擇“補償信號路徑”。

4. 在出現的側面菜單中，按“執行補償射頻信號路徑”。
