普源DHO5000八通道高精度示波器介紹

2022年，RIGOL發布了高分辨率數字示波器DHO4000/1000系列，為小信號測試提供了更經濟的解決方案；2023年推出了超便攜高分辨率示波器DHO800/900系列，進一步普及了高分辨率示波器。2024年8月8日，為幫助工程師應對更多測試挑戰，RIGOL推出DHO高分辨率示波器家族新成員——DHO5000系列。

嵌入式工程師在測試中或許會遇到過這樣一個情況，我需要同時測試的信號大于四個，但是我的示波器只有四個模擬通道。如在電源排序測試中，許多嵌入式系統都會使用4根甚至更多的排線，例如FPGA、DSP或是MCU，并且電源排序之間可能還有特定的時序要求。通常情況下，特定的電源都需要以單順序的方式進行啟動，而涌入電流可能還會對于負載點穩壓器提出比較高的瞬態要求。于是電源的啟動形狀和定時順序變得一樣重要。要同時測試這兩個內容，要面對的可能就是七、八根電源線的測試，如果這個時候手邊只有四個通道的示波器該怎么辦呢？

通常情況下有兩種解決方案，一種就是分模塊測試，多次采集，逐個模塊去檢查定時。而另外一個方式就是通過級聯示波器的方式實現示波器通道數的拓展。而這兩種方式都需要使用其中一條測量信號作為觸發信號，而且耗時時間長，設置復雜，難以完美地統一。

因此RIGOL推出了一款高集成度、高性能、高品質、高性價比的8通道示波器DHO5000.

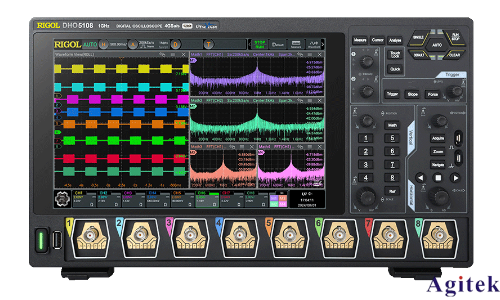

DHO5000系列高分辨率數字示波器單機8個模擬輸入通道，能夠有效應對多通道測試需求。而且設計足夠緊湊，雖然具有8個模擬通道，但是它跟4通道示波器的大小沒有太大差異。1GHz模擬帶寬，4GSa/s實時采樣，500 Mpts存儲深度、12 bit分辨率，足夠應對多數嵌入式系統測試，并支持復雜波形的精確測試，如電源分析，嵌入式總線的解碼等等。作為RIGOL DHO示波器產品家族的全新產品，它依然具有12bit的垂直分辨率，相比8bit的數字示波器，提高了16倍的量化精度。即使是復雜的信號，波形細節也能被精確地觀測到。500Mpts的存儲深度在一次采集可以捕獲更多的時間，保留波形的細節，這與12bit的垂直分辨率相輔相成，能讓工程師獲得更加精準的測試體驗。
DHO5000系列高分辨率數字示波器單機8個模擬輸入通道，能夠有效應對多通道測試需求。而且設計足夠緊湊，雖然具有8個模擬通道，但是它跟4通道示波器的大小沒有太大差異。1GHz模擬帶寬，4GSa/s實時采樣，500 Mpts存儲深度、12 bit分辨率，足夠應對多數嵌入式系統測試，并支持復雜波形的精確測試，如電源分析，嵌入式總線的解碼等等。作為RIGOL DHO示波器產品家族的全新產品，它依然具有12bit的垂直分辨率，相比8bit的數字示波器，提高了16倍的量化精度。即使是復雜的信號，波形細節也能被精確地觀測到。500Mpts的存儲深度在一次采集可以捕獲更多的時間，保留波形的細節，這與12bit的垂直分辨率相輔相成，能讓工程師獲得更加精準的測試體驗。

超便捷

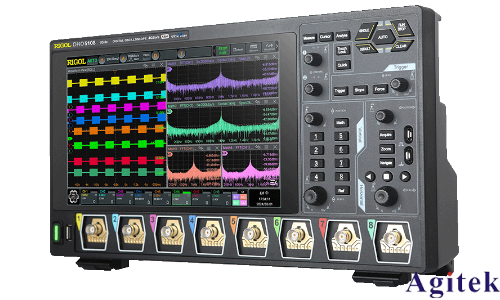

同時，DHO5000系列高分辨率數字示波器設計緊湊、體積小巧，重量僅約5.3kg，能夠節約工作臺空間，一拎即走。除此之外，DHO5000系列支持電池包供電，能夠應對外場或部分車載測試場景，讓測試不再被局限。同時，DHO5000還新增了內置的藍牙和WIFI通信模塊，支持無線網絡的訪問以及藍牙外設的使用，擺脫復雜的線纜，讓工作臺更加的整潔。

多應用

DHO5000系列高分辨率數字示波器將支持電源排序測試、電源軌測試、功率半導體測試等多個領域的測試測量需求。通過單機8通道，我們可以一次性應對更多電源軌道的測試，不再需要分模塊或者是級聯的復雜操作，讓工程師的測試可以更加的輕松。類似的，多路電源軌的測試也可以通過DHO5000系列來解決。

當然，在嵌入式系統中，除了電源還會有其他模塊的測試。而探頭作為示波器必備的測試附件，如何選擇也非常重要。比如時鐘晶振的電路。部分驅動能力較低的時鐘晶振電路對于探頭的要求就很高。我們都知道，探頭接入電路時必然會產生一定的負載效應。而低驅動能力的時鐘晶振電路對于負載效應十分敏感。如果探頭的電容較大，可能會改變晶振的起振條件，甚至還有可能讓晶振無法起振，繼而影響到時鐘電路的正常工作。傳統的無源探頭電容比較大，而差分探頭的方案成本又比較高，為了解決這個問題，RIGOL還推出了全新的PVA8150S高阻抗有源單端探頭及PIA1000系列光隔離探頭，幫助工程師應對嵌入式設計及功率半導體測試等領域的挑戰。PVA8150S的模擬帶寬達到1.5GHz，能夠適用于高速時鐘信號的測試。并且它具有小于1pf的輸入電容，以及1MΩ的輸入電阻，可以減小接入電路之后的負載效應。與無源探頭相比，在高帶寬下PVA8150S仍能保持1MΩ的阻抗，能夠有效彌補高頻測試條件下無源探頭的劣勢。

當下炙手可熱的功率半導體測試也是多通道示波器的重要應用領域之一。功率器件通產需要多路的電壓和電流信號同時測試。由于功率器件測試的電壓比較大，需要使用高壓差分探頭進行測試。但是高壓探頭的測試引線通常都會比較長，而GaN等器件的開關速度又很快，會產生高頻的諧波能量。此時由于存在天線效應和比較大的寄生電容，會導致信號產生劇烈的震蕩，進而測試信號就會失真。這種震蕩如果超過了器件的承受極限，就會損壞器件。而如果測試信號失真導致保護電路不工作，還可能會出現炸管現象。另外共模抑制比（CMRR）也是一個非常重要的指標。由于CMRR不足，我們使用高壓差分探頭測試出來的波形會出現非常嚴重的震蕩。這種震蕩會導致我們根本無法看到高速器件開關信號的準確信息。

為了解決這個問題，RIGOL推出了全新的PIA1000系列光隔離探頭。PIA1000系列光隔離探頭采樣的是MCX和MMCX的連接器。這樣的的連接器有效減短了引線的長度，能夠大大降低天線效應，減少電磁干擾帶來的測試誤差，也在一定程度上能夠降低炸管的概率。同時PIA1000系列還采用兩米長的光纖進行供電，保證測試的安全性。PIA1000系列最高的CMRR可達到180dB，即使在最高頻率下依然能夠保持高于100dB的共模抑制比，能夠有效地抑制共模噪聲，真實地反映開關波形的信息，提升測試結果的準確性。不僅于此，光隔離探頭還可以運用在其他需要隔離的測試中，如逆變器等等。
