泰克TBS1000C 系列示波器觸發類型介紹

可用觸發類型

邊沿

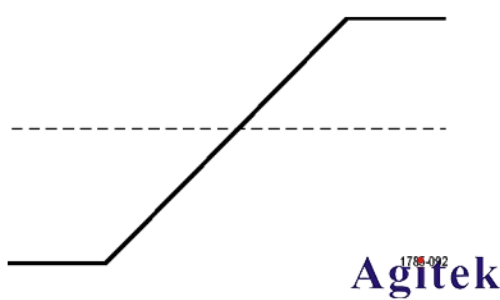

觸發條件：邊沿觸發是最簡單且最常用的觸發類 型。當觸發源在指定的斜率（上升或 下降邊沿）上通過指定的電壓門限（觸 發電平）時，將會發生邊沿觸發事件。 根據斜率控件的定義，您可在上升邊 沿或下降邊沿上觸發。

脈沖寬度

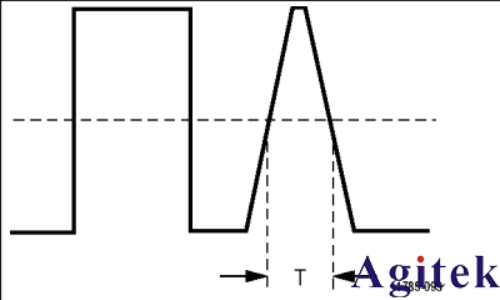

觸發條件：您可在小于、大于、等于或不等于指 定時間的脈沖上觸發。您可在正脈沖 或負脈沖上觸發。 脈沖寬度觸發主要用于分析數字信 號。

欠幅

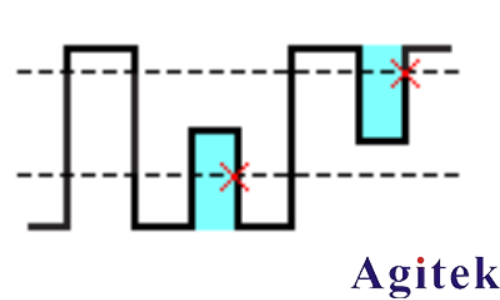

觸發條件：欠幅脈沖為通過第一個門限，但重新 通過第一個門限前未能通過第二個門 限的脈沖。因此，欠幅觸發需要兩個 門限以定義信號必須通過才能被視為 有效（非欠幅）信號的兩個電平。 您可觸發任何正或負（或任意一種） 欠幅信號。您也可觸發脈沖寬度小 于、大于、等于或不等于指定寬度的 欠幅信號。 欠幅觸發主要用于分析數字信號。

觸發耦合

觸發耦合可設置觸發電路使用哪一部分的輸入信號。觸發耦合選項為 DC （直流）、LF Reject（低頻抑制）、HF Reject（高頻抑制）和 Noise Reject（噪 聲抑制）。

DC Coupling（直流耦合）將觸發信號傳遞到觸發電路，不進行過濾。如 果信號嘈雜，則示波器可能觸發假性事件。

HF Reject（高頻抑制）將衰減觸發電路所傳遞的高于 85 kHz 的信號。 測量低頻信號時，這可減少高頻噪聲的假性觸發。

LF Reject（低頻抑制）將衰減觸發電路所傳遞的低于 65 kHz 的信號。 測量高頻信號時，這可減少低頻噪聲的假性觸發。

 Noise Reject（噪聲抑制）可降低觸發電路輸入靈敏度。測量噪聲電平較 高的信號時，這可減少假性觸發。

觸發模式

Trigger（觸發）模式可設置示波器在沒有或有觸發事件的情況下的行為方 式。觸發模式同樣可啟用觸發釋抑功能。

自動“未觸發滾動”觸發模式

Auto (Untriggered Roll)【自動（未觸發滾動）】觸發模式可將示波器設置為 即使沒有發生任何觸發示波器也會采集波形。自動模式使用定時器，該定時 器在開始采集且獲取預觸發信息后啟動。如果在計時器超時之前未檢測到 觸發事件，則示波器將強制觸發。等待觸發事件的時間長度取決于時基的設 置【Horizontal Scale（水平標度）】。

在沒有有效觸發事件而進行強制觸發時，自動模式不會同步顯示器上的波 形。波形將滾動通過屏幕。如果發生有效觸發，則顯示器將變成穩定狀態。

正常觸發模式

Normal（正常）觸發模式可將示波器設置為只在觸發條件發生時才采集波 形。如果沒有任何觸發，則顯示屏將一直顯示上一次采集的波形記錄。如果 上次未采集波形，則不顯示波形。

釋抑觸發模式

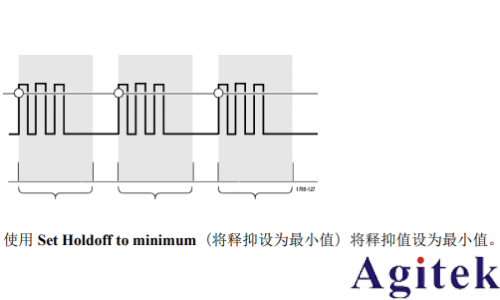

Holdoff（釋抑）觸發模式可讓您設置時間周期，在此周期內示波器會忽略觸 發事件。例如，觸發脈沖突發的首個脈沖，您需要設置觸發條件以觸發正向 邊沿，并設置釋抑值以在觸發事件后但在下一次突發前將觸發禁用一段時 間。在此案例中使用釋抑防止示波器觸發任何正信號邊沿。

觸發延遲采集模式

在正常采集模式中，觸發點位于波形記錄的中間位置，且定位于中央屏幕擴 展點，這樣水平標度可圍繞觸發點為中心進行更改。Acquire（采集）菜單 中的 Delay（延遲）功能可將觸發點與中央屏幕擴展點斷開。該功能可讓您 使用 Horizontal Position（水平位置）旋鈕以從擴展點通過指定數量重新定 位（延遲）觸發點。

Delay（延遲）最常用于采集并顯示與觸發事件相距一段有效時間間隔的波 形細節。例如，您可在每 10 ms 發生一次的脈沖上觸發，然后使用 Delay（延 遲）查看觸發點后 6 ms 發生的信號的特征。
