普源示波器MHO/DHO5000參數設置方法

本儀器的參數設置主要支持旋鈕和觸摸屏兩種輸入方式。常用的參數設置方法如下。

方法一：部分參數可通過旋轉前面板上的旋鈕進行調整。

方法二：通過觸摸屏輸入，用戶觸摸操作界面的輸入框，會彈出虛擬鍵盤，通過鍵盤可完成參數設置。

輸入中英文

本儀器在對標簽命名時，支持中英文輸入法，下面分別介紹如何使用中英文輸入鍵盤進行輸入。

輸入英文

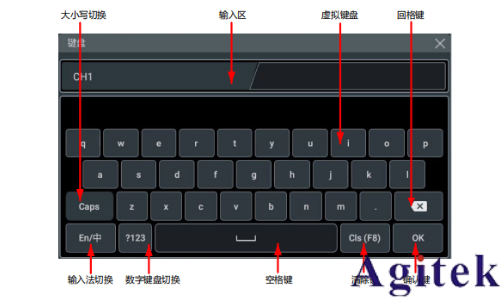

英文鍵盤輸入界面

1. 選擇英文輸入法

首先查看“輸入法切換”鍵狀態，若當前顯示為“En/中”，請?zhí)敛襟E 2；若當前顯示為“中/En”，點擊“輸入法切換”鍵，切換為“En/中”，“En”排列在首位，則當前為英文輸入狀態。

2. 清空名稱輸入?yún)^(qū)

若當前“輸入?yún)^(qū)”不含有字符，請?zhí)料乱徊襟E；若當前“輸入?yún)^(qū)”含有字符，點擊“回格鍵”依次刪除名稱輸入?yún)^(qū)中的所有字符。

3. 輸入大寫字符

如果要輸入大寫字符，首先觀察“大小寫切換”鍵“Caps”，如果當前為選中狀態，則可以點擊虛擬鍵盤直接輸入大寫字母。否則可以點擊“Caps”鍵，使其切換為選中狀態，再點擊虛擬鍵盤即可輸入大寫字母。所有輸入將會顯示在鍵盤的“輸入?yún)^(qū)”中。

4. 輸入小寫字母

參考上一步驟，在“Caps”為非選中狀態時，可進行小寫字母的輸入。

5. 輸入數字或符號

在字母鍵盤狀態下，如果要輸入數字或符號，可以點擊“數字鍵盤切換”鍵，切換為數字符號鍵盤，再點擊虛擬鍵盤即可輸入數字或符號。所有輸入將會顯示在鍵盤的“輸入?yún)^(qū)”中。

6. 修改或刪除已輸入的字符名稱輸入過程中，您可以修改或刪除已輸入的字符。欲刪除已輸入的字符，在虛擬鍵盤中點擊“回格鍵 即可刪除字符。若修改已輸入的字符，刪除該字符后重新輸入所需字符。

可直接將光標移動到需要修改或刪除的字符后，刪除該字符或在刪除后重新輸入所需字符。

7. 輸入確認

完成輸入后，選擇確認鍵。

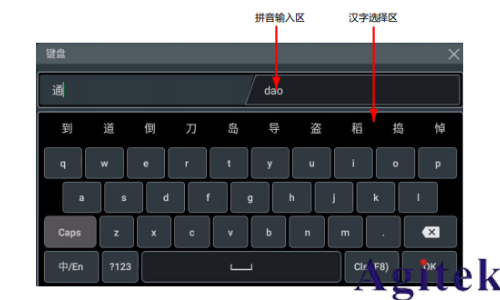

輸入中文

1. 選擇中文輸入法

首先查看“輸入法切換”鍵狀態，若當前顯示為“中/En”，請?zhí)料乱徊?；若?dāng)前顯示為“En/中”，點擊“輸入法切換”鍵，切換為“中/En”，“中”排列在首位，則當前為中文輸入狀態。

2. 清空名稱輸入?yún)^(qū)

若當前“輸入?yún)^(qū)”不含有字符，請?zhí)料乱徊?；若?dāng)前“輸入?yún)^(qū)” 含有字符， 點擊“回格鍵” 依次刪除名稱輸入?yún)^(qū)中的所有字符。

若“拼音輸入?yún)^(qū)”中有字符，刪除名稱輸入?yún)^(qū)中的字符時，會首先刪除拼音輸入?yún)^(qū)中的字符。

3. 輸入漢字

點擊虛擬鍵盤，在輸入?yún)^(qū)輸入拼音，在“漢字選擇區”出現候選漢字，左右滑動可以看到更多的候選漢字，點擊選擇漢字，輸入?yún)^(qū)中顯示選中的漢字。

4. 修改或刪除已輸入的字符

名稱輸入過程中，您可以修改或刪除已輸入的字符。欲刪除已輸入的字符，在虛擬鍵盤中點擊“回格鍵” 即可刪除字符。若修改已輸入的字符，刪除該字符后重新輸入所需字符。

5. 輸入確認

完成輸入后，選擇確認鍵。

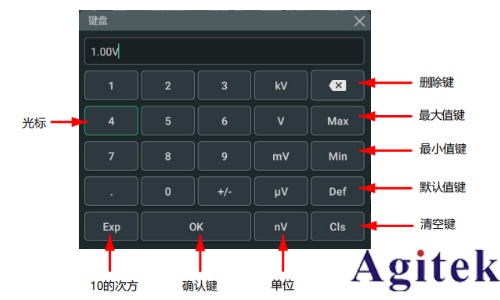

輸入數值

在設置或修改各個功能參數時，可通過數字鍵盤輸入相應的數值：

點擊數字鍵盤中的數值或單位進行輸入。

轉動多功能旋鈕（1 和 2）移動光標選中數值和單位，按下旋鈕輸入選中的數值或單位。

輸入全部數值并選擇所需的單位后，數字鍵盤自動關閉，則完成參數設置。另外，完成數值輸入后，您也可以直接點擊數字鍵盤中的確認鍵關閉數字鍵盤，此時參數的單位為默認單位。在數字鍵盤中，您還可以進行以下操作：

刪除已輸入?yún)?shù)數值。

將參數設置為最大值或最小值（有時特指當前狀態下的最大值或最小值）。

將參數設置為默認值。

清空參數輸入框。
