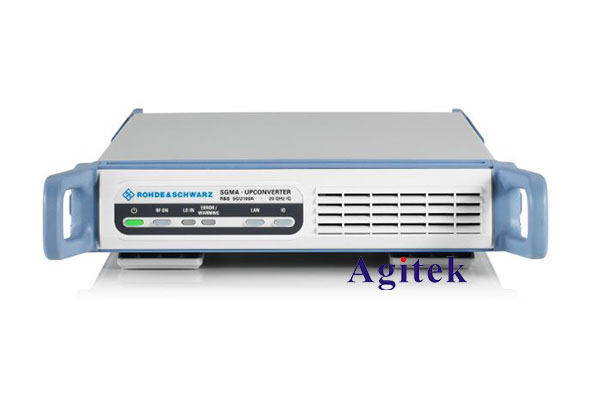

R&S?SGU100A 上變頻器提供到20 GHz或40 GHz的頻率擴展。當R&S?SGS100A和R&S?SGU100A互連時，它們合并成既可遠程控制，又可通過R&S?SGMA-GUI電腦軟件手動操作的單臺儀器。R&S?SGU-Z4擴展套件提供需要的電連接和保持前、后面板上的機械穩定性。組合后的儀器提供與R&S?SGS100A相同的連接：一個用于整個頻率范圍的射頻輸出，另一個用于矢量調制的模擬I/Q輸入。在這種設置中，測試任務在兩臺儀器間自動且透明地展開，用戶感覺好像他們?cè)诓僮饕慌_(tái)，而不是兩臺儀器。

無縫集成到現有的用戶接口

如果通過LAN或PCIe連接，R&S?SGU100A完全受?SGS100A控制。R&S?SGMA-GUI電腦軟件將R&S?SGU100A顯示為R&S?SGS100A的擴展，并調整最大可設置的頻率范圍。

配備上R&S?SGU100A后，R&S?SGS100A覆蓋無調制的從10 MHz至40 GHz整個頻率范圍，和帶矢量調制的從80 MHz至40 GHz頻率范圍。

主要特點：

• 使用 R&S?SGU100A 上變頻器將頻率擴展到 40 GHz
• 單個射頻輸出覆蓋整個頻率范圍
• 無縫集成到現有的用戶接口
• 市面上尺寸最小且功耗最低的產品
• 達到微波頻率的高性能
