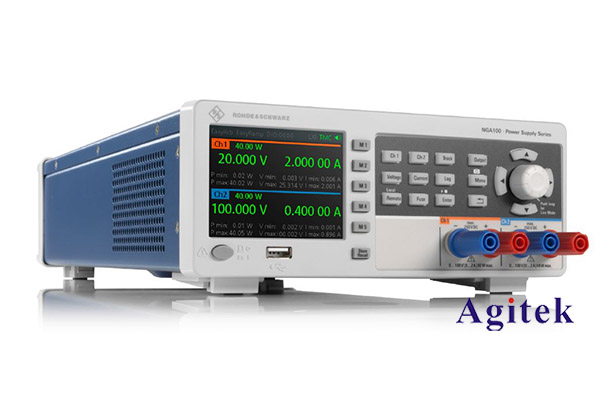

R&S羅德與施瓦茨直流電源NGA100系列概述

R&S?NGA100線性電源體型小巧，使用非常簡便。所有型號都具備出色的回讀準確性和低電流范圍，適用于要求嚴苛的測量任務。

儀器具備數據記錄、任意波形、內置統計和遠程感應等多種功能，非常適用于各種臺式應用。R&S?NGA100電源還配備USB和以太網

等各種各樣的遠程接口，也非常適用于自動測試。通道融合功能擴展了電壓和電流范圍。R&S?NGA142在串聯模式下電壓*高可達

200  V，R&S?NGA102在并聯模式下電流最高可達12 A。保護功能可保障連接設備和電源的安全。

德國R&S羅德與施瓦茨直流電源NGA100系列特點

獨立通道（R&S?NGA102 和 R&S?NGA142）

兩個通道的電路彼此完全隔離，且不連接機殼地，因此便于組合通道以用于可能需要+12 V/–12 V的雙極電路。兩個通道的電壓、電流和功率均相同。兩個通道用作獨立電源，可以單獨或同步運行。

線性設計

電子電路通常非常復雜，并且對電源線干擾非常敏感。輸出級采用線性設計，因此R&S?NGA100電源具有最小殘余紋波和噪聲。開發敏感組件時，需要提供極為穩定的輸出電壓和電流。

EasyRamp

為了控制浪涌電流，部分測試裝置需要確保電壓持續上升而不是急速增加。EasyRamp功能可在10毫秒到10秒時間內持續增加輸出電壓。

EasyArb

測試序列中的電壓和電流必須不斷變化，以激勵不同的設備狀態?？梢酝ㄟ^用戶界面或外部界面手動設計任意波形序列。

數據記錄

分析電源行為或優化功耗時，記錄數據是進行長期監測、檢查測試裝置和重復測試條件的關鍵。R&S?NGA100電源能夠以10sample/s的采樣率同時記錄一段時間內所有輸出通道的電壓和電流測量。帶有時間戳的數據可輕松導出為.csv文件以進行報告和文檔記錄。按下Log（記錄）開始采集數據，再次按下Log（記錄）則停止采集。

低電流測量范圍

物聯網（IoT）設備具有多種睡眠模式，在這些模式下設備的電流消耗極低。為了準確測定這些操作狀態，R&S?NGA100 電源提供低電流測量范圍。測量低于200 mA的電流時，分辨率為1 μA，準確性可達±（0.15% + 25 μA）。

保護功能

輸出達到設定限值后會自動關閉，并顯示一則消息（FUSE、OVP或OPP）。對于雙通道設備（R&S?NGA102和R&S?NGA142），過電流保護可以鏈接到另一個通道（FuseLink功能）。如果某通道超過最大電流，則該通道和鏈接的通道將關閉。電子保險絲還可以設置延遲時間，以防止因短路電流尖峰而關閉輸出通道。R&S?NGA100電源還配有內部過熱保護，如果即將出現過熱危險，則會關閉受影響的輸出通道。

德國R&S羅德與施瓦茨直流電源NGA100系列規格
