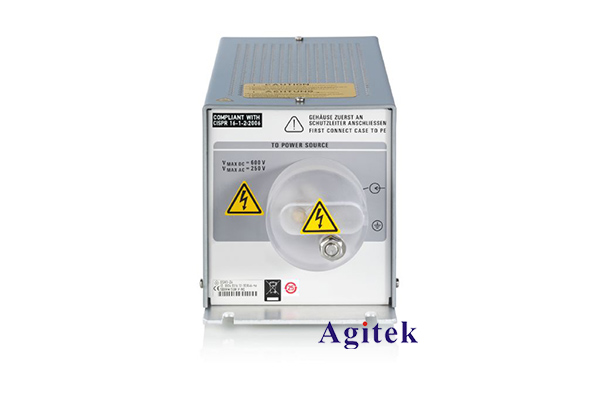

R&S?ESH3-Z6 單線制 V 形網絡的模擬阻抗為 5 μH || 50 Ω，頻率范圍介于 100 kHz 至 200 MHz，并符合 CISPR 25/EN 55025、DEF-STAN 59-411 和 DO-160。依據 MIL-STD-461，此單線制 V 形網絡可替代戰斗機等小型平臺（配電小于 50 m）。R&S?ESH3-Z6 的額定連續電流高達 100 A，最長可處理 30 秒高達 500 A 的電流浪涌。

ESH3-Z6是一種單相V型網絡，100kHz至200MHz頻段內等效電路為(5μH+1Ω)||50Ω。ESH3-Z6的額定持續電流高達115A，可處理最長時間為30秒的高達500A的浪涌第阿牛。它的螺栓接線端子可確保與測試設備和電源的低阻抗連接。

簡要技術參數：

　　? 頻率范圍：0.1MHz至200MHz

　　? 連續電流高達115A

　　? 模擬阻抗：5μH||50Ω符合

　　－CISPR25(車載電源系統)

　　－MIL-STD-461、DEF-STAN59-411和DO-160

　　校準符合CISPR16-1-2
