R&S?NGL200 電源具備高精度和快速負載恢復時間，非常適用于嚴苛應用。借助雙象限架構，電源可以用作源極和漏極以模擬電池和負載。借助快速恢復功能，電源能夠應對快速負載變化，例如移動通信設備從睡眠模式切換為發射模式時。

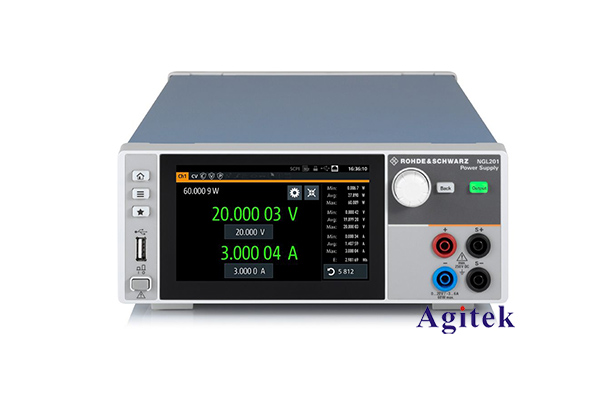

單通道R&S?NGL201 和雙道 R&S?NGL202 電源每個信道可提供高達 60 W 的輸出功率。輸出信道采用浮充方式（Floating）、電位隔離以及過載和短路保護。

即使在嚴苛的負載變化情況下，R&S?NGL200 電源也能實現不足 30 μs 的快速恢復時間和小過沖，非常適用于給 IoT設備和其他使用電池的設備供電。

測量電壓、電流和功率時， R&S?NGL200 分辨率可達 6 ? 位，非常適用于在待機模式下具有低功耗、在滿載運行時具有高電流的設備的特性測量。在很多情況下，無需使用數字萬用表。

輸出級采用線性雙象限設計，因此 R&S?NGL200 電源系列能夠用作源極和漏極，且具有小殘余紋波和噪聲，非常適用于開發功率放大器和 MMIC。

• 采用多種技術應對挑戰

• 快速負載調節

• 最小殘余波紋和低噪聲

• 讀數分辨率高達 6? 位

• 信道采用電位隔離和浮充方式

• 輸出級采用繼電器隔離

• 雙象限：用作源極和漏極

• 恒定電壓、恒定電流和恒定電阻模式

• 可變內部阻抗

• 儀器和被測設備保護功能

• 安全限值以保護被測設備

• 操作簡單

• 高分辨率觸摸屏

• 操作模式采用顏色編碼

• QuickArb 功能

• EasyRamp 功能

• 保存和調用儀器設置

• 非常適用于實驗室和測試系統

• 專為在實驗室和系統機架中使用而量身定制

• 感應功能用于引線電阻補償

• 前/后面板連接器

• 全面的遠程功能

• 快速總線和工作臺操作

• 高級儀器設計：體積小巧，靜音運行

電氣參數
輸出通道數	1/2
總輸出功率	最大 60 W/120 W
每個通道的最大輸出功率	60 W
每個通道的輸出電壓	0 V 至 20 V
每個通道的最大輸出電流	≤ 6 V：6 A > 6 V：3 A
電壓紋波與噪聲（20 Hz 至 20 MHz）	< 500 μV (RMS) < 2 mV（峰間）（測量值）
電流紋波與噪聲（20 Hz 至 20 MHz）	< 1 mA (RMS)（測量值）
負載恢復時間（在設置電壓的 ±20 mV 范圍內，負載變化 10% 至 90%）	< 30 μs
電壓編程分辨率	1 mV
電流編程分辨率	0.1 mA
輸出測量
電壓回讀分辨率	10 μV
電流回讀分辨率	10 μA
電壓回讀精度 ±（輸出的 % + 偏移量）	< 0.02% + 2 mV
電流回讀精度 ±（輸出的 % + 偏移量）	< 0.05% + 250 μA
特殊功能
測量功能	電壓、電流、功率、能量
保護功能	OVP、OCP、OPP、OTP
FuseLink 功能	●
開機時保險絲延遲	●
感應補償功能	●
吸收模式	●
順序輸出	●
觸發輸入/輸出	●
任意函數	● (QuickArb)
模擬/調制接口	-
數據記錄	●（標配）
顯示屏和接口
顯示屏	TFT 5" 800 像素 x 480 像素 WVGA 觸摸屏
后面板連接	采用每通道 4 線連接器插頭塊
遠程控制接口：標配	USB、LAN
遠程控制接口：可選	WLAN、IEEE-488 (GPIB)
通用數據
尺寸（寬 × 高 × 深）	222 mm × 97 mm × 436 mm
重量	7.1 kg/7.3 kg
機架安裝	R&S?HZN96 選件
