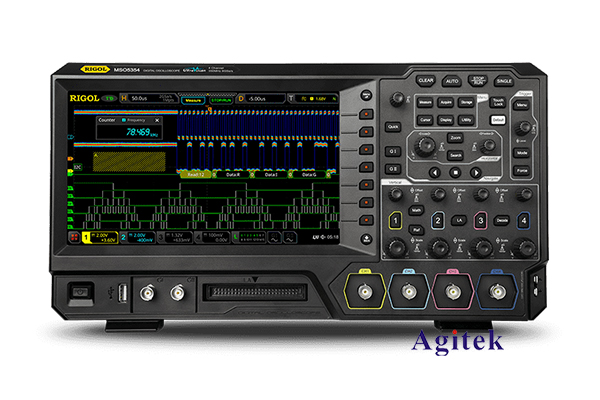

普源MSO5074數字示波器作為RIGOL（普源精電）MSO5000系列中的一員，憑借其卓越的性能和豐富的功能，在電子測量領域廣受好評。本文將詳細介紹MSO5074的主要參數及其獨特優勢。

主要參數概覽

帶寬與采樣率：MSO5074擁有70MHz的模擬帶寬，配合高達8GSa/s（每秒80億次采樣）的實時采樣率，確保了信號捕捉的準確性和精度。這一組合提供了約23倍的采樣帶寬比，使其在同級別示波器產品中脫穎而出，尤其適用于高頻信號的精確分析。

通道數與存儲深度：該示波器配備了4個模擬通道，支持多通道同步測量，極大地方便了復雜信號的分析。此外，MSO5074還提供了高達200Mpts（百萬點）的可選存儲深度，確保了長時間波形記錄的完整性，為深入分析提供了充足的數據支持。

波形捕獲率：MSO5074的波形捕獲率高達每秒50萬次（500,000wfms/s），能夠迅速捕捉信號中的毛刺、瞬態等偶發事件，極大地提高了工程師的調試效率。

功能特點解析

七合一集成設計：MSO5074集成了七種獨立儀器于一體，包括一臺示波器、一臺16通道邏輯分析儀、一臺頻譜分析儀、一臺任意波發生器（選件）、一臺數字電壓表、一臺高精度頻率計和累加器以及一臺協議分析儀。這種高度集成的設計不僅節省了實驗室空間，還提高了測試效率。

9英寸多點觸控電容屏：采用9英寸多點觸控電容屏，支持多種手勢操作，為用戶提供了直觀、便捷的交互體驗。無論是調整設置還是查看波形，都能輕松完成。

便捷的Web Control遠程控制：用戶只需在Web瀏覽器的地址欄內輸入示波器的IP地址，即可打開Web Control控制軟件，實現遠程控制和監測，極大地提升了測試的靈活性和便利性。

硬件波形錄制與分析：MSO5074支持硬件波形錄制功能，采用分段存儲技術，可根據設定的觸發條件有選擇性地捕獲和存儲用戶關注的信號，并在信號上標記時間。這一功能不僅保證了捕獲的高效性，還進一步擴展了波形觀測的總時間。

開關電源環路分析功能：選配MSO5000-AWG選件后，MSO5074可支持伯德圖功能，直觀地提供測試曲線及數據，幫助工程師通過分析相位裕度和增益裕度等參數，快捷判斷系統穩定性。

應用領域與總結

普源MSO5074數字示波器廣泛應用于電子、交通、航天、電氣等多個領域，憑借其高性能、多功能和便捷的操作，成為工程師們不可或缺的測試工具。無論是研發、生產還是維護階段，MSO5074都能提供穩定可靠的測試支持，幫助用戶節省預算，提升測試效率。

總之，普源MSO5074數字示波器以其卓越的性能、豐富的功能和便捷的操作，展現了RIGOL在電子測量領域的深厚實力和技術創新。對于追求高效、精準測量的用戶而言，MSO5074無疑是理想的選擇。
