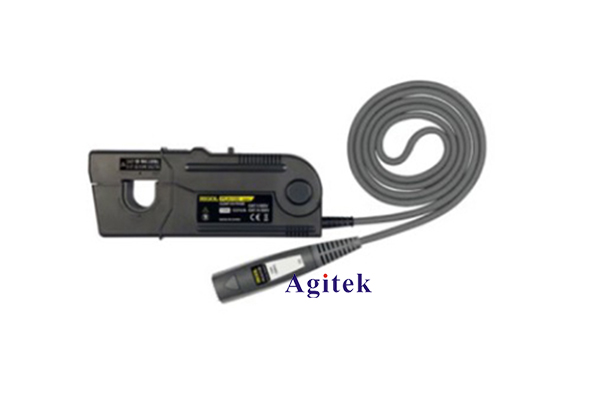

普源PCA1150電流探頭
品牌:普源精電/RIGOL
電流測量是電子電路調試和診斷的重要手段之一。作為市場上常見的電流探頭之一,普源PCA1150具有諸多優秀的性能特點,廣泛應用于工業自動化、電力電子、電機驅動等領域。本文將對其基本參數和主要特性進行詳細介紹。
一、基本參數
1.電流測量范圍:±1.5A,±15A,±150A 三檔可選
2.帶寬:DC-20MHz(-3dB)
3.分辨率:0.1mA(±1.5A量程),1mA(±15A量程),10mA(±150A量程)
4.準確度:±1%rdg±0.1%FS
5.最大工作電壓:600V
6.輸出電壓靈敏度:100mV/A(±1.5A量程),10mV/A(±15A量程),1mV/A(±150A量程)
7.工作溫度:-20℃~+50℃
8.尺寸:176mm(長)×64mm(寬)×32mm(高)
9.重量:約350g
二、主要特性
1.采用Hall效應傳感器原理,可實現無接觸式電流測量。這種非invasive的測量方式可避免被測電路的負載影響,并且能夠在電路通電的情況下進行測量。
2.三檔可切換的電流量程設計,滿足不同測量對象的需求。測量范圍從±1.5A到±150A可供選擇,廣泛適用于各種電子電路和功率設備。
3.高帶寬特性,DC-20MHz(-3dB),能夠捕捉到快速變化的電流波形信號,適用于開關電源、電機驅動等高頻場合。
4.輸出信號靈敏度可選,100mV/A、10mV/A和1mV/A三檔,可根據待測電流大小配合示波器或萬用表進行測量。
5.采用堅固的金屬外殼設計,抗干擾能力強,即使在工業現場惡劣環境下也能可靠工作。
6.內置BNC輸出接口,便于與各類測量儀表快速連接。同時也提供安全的4mm香蕉插頭輸出,靈活滿足不同應用需求。
綜上所述,普源PCA1150電流探頭憑借其出色的性能指標和優異的測量特性,在工業自動化、電力電子等領域展現出廣泛的應用價值。作為一款性價比較高的電流測量工具,它必將為用戶提供可靠穩定的電流測量解決方案。
