TAP2500、TAP3500 和 TAP4000 單端有源 FET 探頭提供完美的高速電氣和機械性能，滿足了當今數字系統設計要求。

主要功能

杰出的電氣性能

• 高探頭帶寬

• 快速探頭上升時間

• 完美的信號保真度

• ≤0.8 pF 輸入電容

• 40 k? 輸入電阻

• -4 V ~ +4 V 輸入動態范圍

• -10 V ~ +10 VDC輸入偏置范圍

• ±30 V (DC + 峰值 AC) 最大輸入電壓 (非破壞性)

通用機械性能

• 緊湊的小型探頭頭部，用來探測小型電路單元

• DUT 連接附件可以連接間隙最小 0.5 mm 的 SMD

• 強健的設計，可靠性高

簡便易用

• 直接連接帶 TekVPI? 探頭接口的示波器

• 在示波器顯示畫面上自動確定單位和讀數

• 簡便接入示波器探頭菜單畫面，獲得探頭狀態/診斷信息，控制探頭 DC 偏置

• 通過示波器遙控 GPIB/USB 探頭

應用

• 檢驗、調試和表征高速設計

• 信號完整性、抖動和定時分析

• 制造工程和測試

• 信號電壓擺幅最高 8 Vp-p

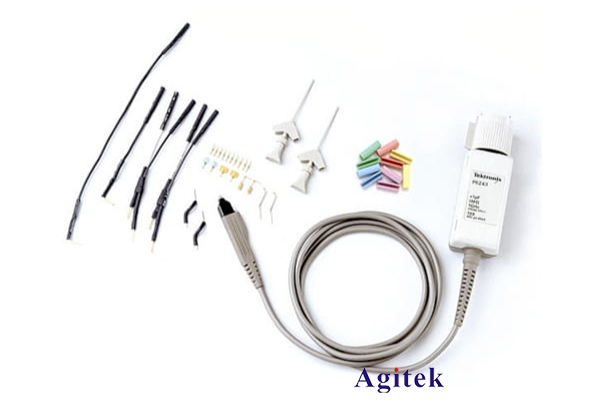

TAP2500、TAP3500 和 TAP4000 有源探頭，適用于 TekVPI? 探頭接口

為應用選擇合適的探頭是在測量中取得最佳信號保真度的關鍵。有源探頭為高頻測量提供了更真實的信號復制和保真度。由于我們的超低輸入電容和獨特的接口，TAP2500、TAP3500 和 TAP4000 單端有源 FET 探頭提供了完美的高速電氣和機械性能，滿足了當今數字系統設計要求。TAP2500、TAP3500 和 TAP4000 有源 FET 探頭是為用于及直接連接帶 TekVPI? 探頭接口的示波器設計的，通過解決三個傳統問題，實現了高速信號采集和測量保真度：

• ≤0.8 pF 輸入電容和 40 k? 輸入電阻，DUT 負載影響更低

• 利用多功能 DUT 連接可連接到小型 SMD

• 在探頭尖端保持儀器帶寬，支持最高 3.5 GHz 示波器
