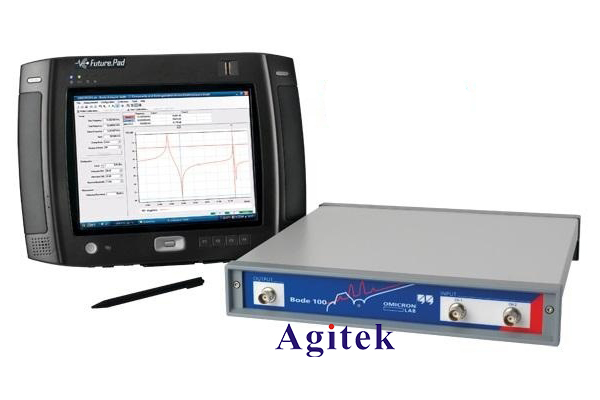

BODE100環路分析儀產品概述：

  安泰測試提供免費樣機試用，免費上門演示！

    另外，也可以應用來驗證委外設計生產的電源供應器，對設計質量來把關。 頻率響應分析儀Bode100高達40MHZ頻率，可以測試被動組件的阻抗和頻率的特性圖，例如ESR測試，讓廠商了解生產的被動組件特性是否正常，以驗證制程是否正確。另外設計工程師可用來驗證所使用的組件，其頻率響應特性是否適合于應用范圍。例如電容于低頻時是電容性，隨頻率增加會成為電阻性，再來會變成電感性。若選擇不當，可能使用的電容卻呈現電感特性，線路自然無法正確運作。當真正了解適用頻率范圍后，選擇正確零件才能達到設計效果，不會出錯 。

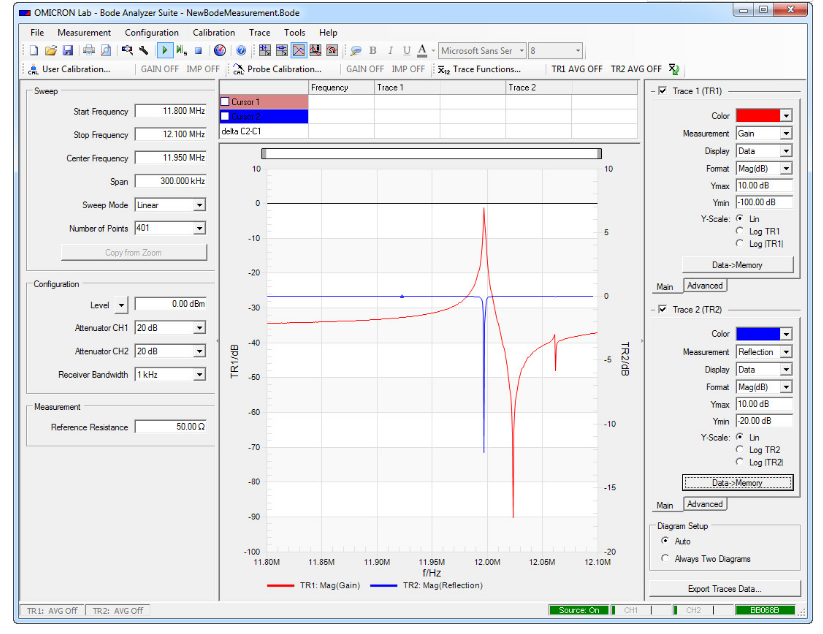

為了了解和優化您的系統，軟件能生成各種類型的圖表，如史密斯圖，極坐標圖，奈奎斯特圖，伯德圖，您可以利用各種分析功能獲取所有的測試數據和特性曲線。

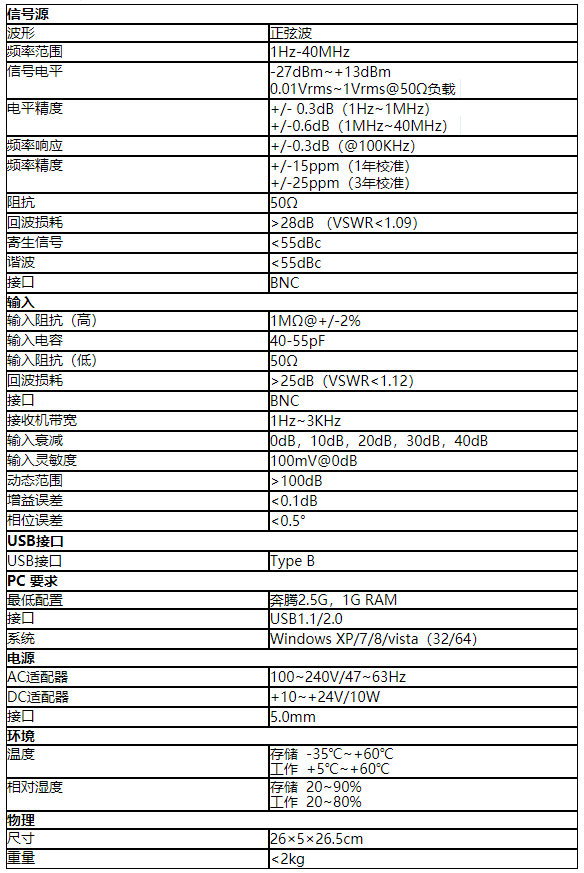

BODE100環路分析儀技術參數：
