電科思儀3671系列矢量網絡分析儀

產品綜述

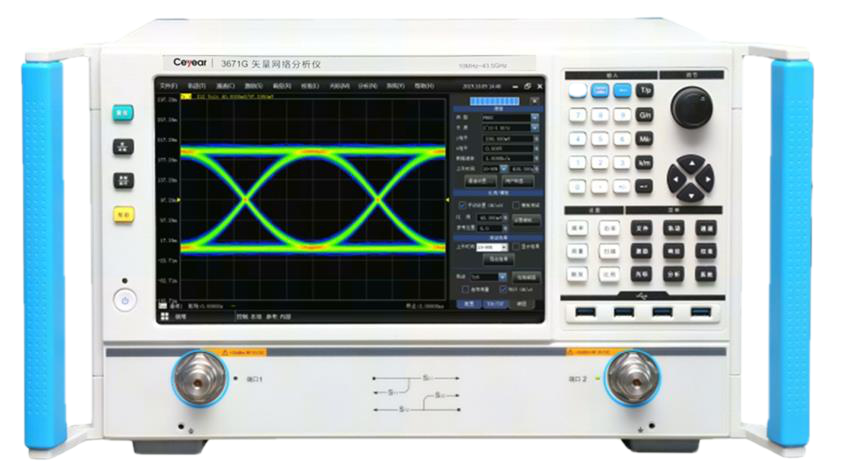

3671系列矢量網絡分析儀產品包括3671C(100kHz～14GHz)、3671D(100kHz～20GHz)、3671E(100kHz～26.5GHz)、3671G(10MHz～43.5GHz)。3671系列矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式，內設對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式，外配USB、LAN、GPIB、VGA、HDMI等多種標準接口，能精確測量微波網絡的幅頻特性、相頻特性和群時延特性。3671系列矢量網絡分析儀保留了高端矢量網絡分析儀的特征，包括性能指標、儀器外觀、顯示效果、軟件界面方面，同時控制儀器的體積、重量、風噪，為用戶營造良好的使用體驗。該產品可廣泛應用于通信、導航等領域，是相關產品研發和生產過程中必不可少的測試設備。

功能特點

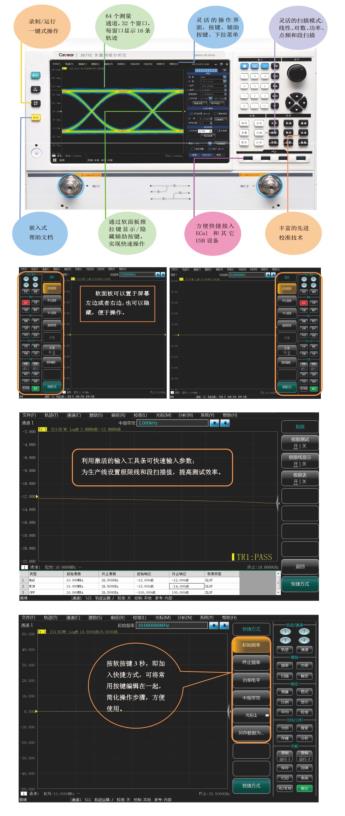

人性化用戶界面簡潔直觀，便于操作，提高測試效率

校準類型靈活可選，兼容多種校準件

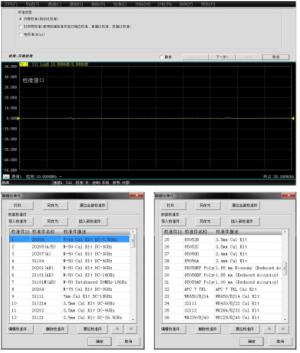

3671系列矢量網絡分析儀提供向導校準(自動化校準)、非向導校準(使用機械校準件進行直通響應校準、直通響應與隔離校準、單端口校準、增強型響應校準、全雙端口SOLT校準、TRL校準)、電校準(ECal)等多種校準類型，可根據實際測試需要選擇同軸機械校準件以及電子校準件等多種校準件，方便不同接口類型器件的測試。

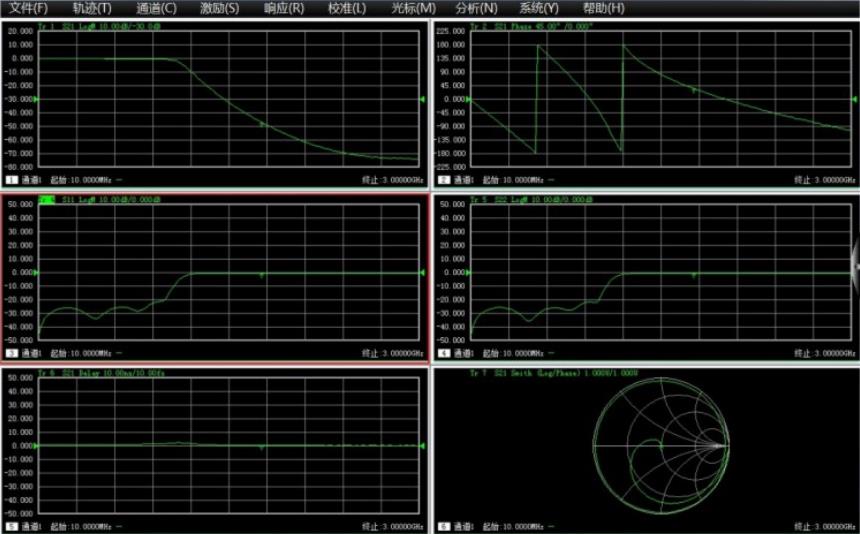

多窗口顯示所有測量通道

本產品具有多通道和多窗口顯示功能，最多支持64個通道，最多可同時顯示32個測量窗口，每個窗口最多可同時顯示16條測試軌跡，使觀測結果更加直觀，用戶使用更加方便。

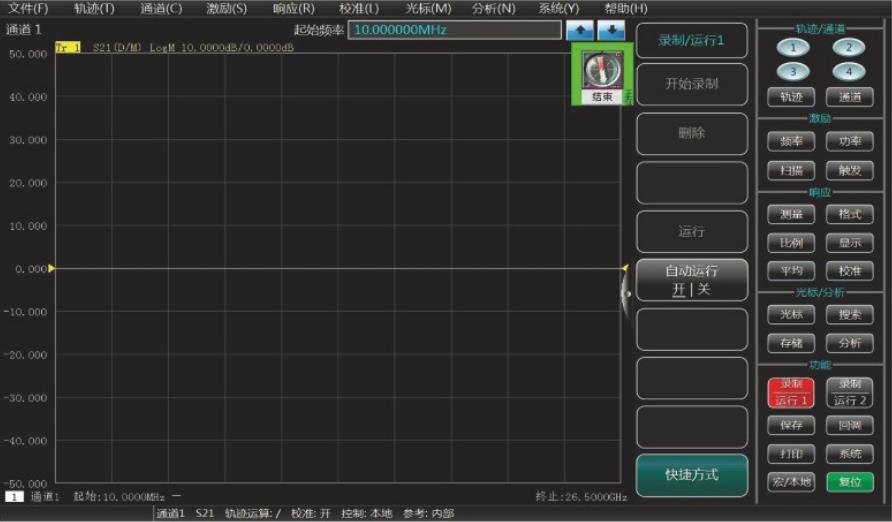

錄制功能實現一鍵自動化測試

記錄在使用儀器過程中所有操作步驟，同時可以隨時插入編輯的提示對話框，并且準時彈出提示對話框，等待確認，實現交互功能，真正實現了智能儀器一鍵自動化功能。

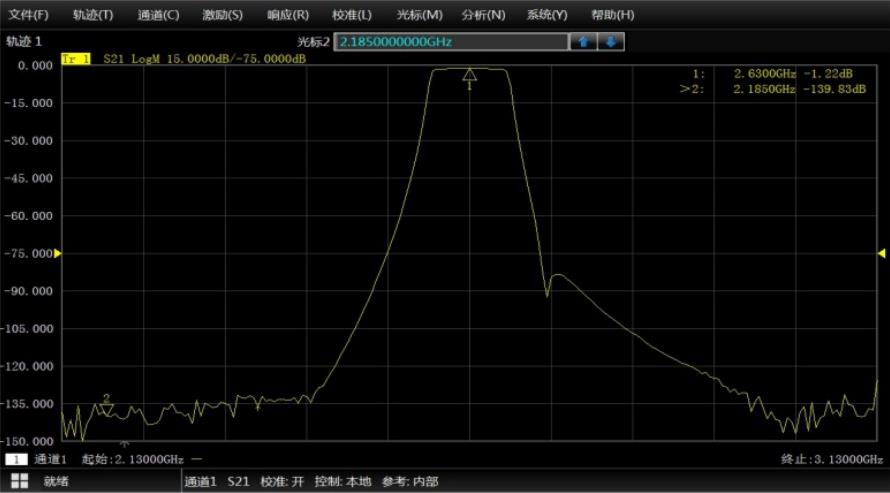

大動態范圍

3671系列矢量網絡分析儀采用基波混頻接收的設計理念，有效擴展整機的測試動態范圍，可以滿足您對大動態范圍的測試需求。

全面提升掃描速度

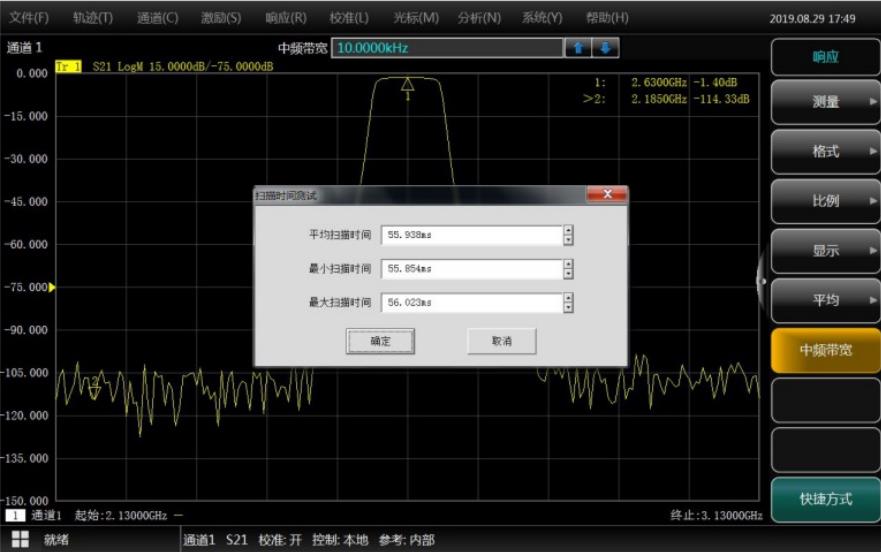

3671系列矢量網絡分析儀在全頻段201點掃描、600kHz中頻帶寬情況下掃描速度可達43ms(典型值)，并提供一鍵式掃描時間測試功能，方便評估。

時域分析(選件)

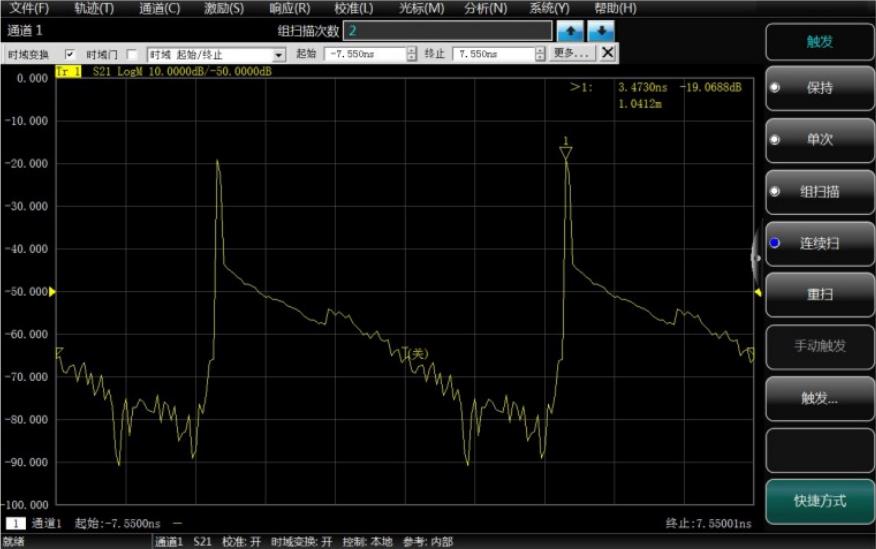

3671系列矢量網絡分析儀可通過配置時域測量選件實現測量結果頻域和時域之間的切換，用以確定器件、夾具或者電纜中的不連續點位置，實現故障點精確定位。

高級時域分析選件(TDR選件)

隨著信息產業的高速發展，對網絡帶寬的需求也越來越高，需要信息設備(如大型服務器、計算機和交換機等)能夠承載的數據速率越來越快。信息設備生產商對高速互連通道中的信號完整性問題也愈發重視，傳輸鏈路的特性變化會顯著的影響信號傳輸質量，高級時域分析選件是評價高速鏈路信號傳輸質量的重要手段。

TDR時域阻抗測試，可以精準測試傳輸線上阻抗特性的變化情況，定位不連續性。

便捷的近端與遠端串擾測試，可同時分析時域和頻域數據，用于測試多條傳輸線之間的相互影響的程度。

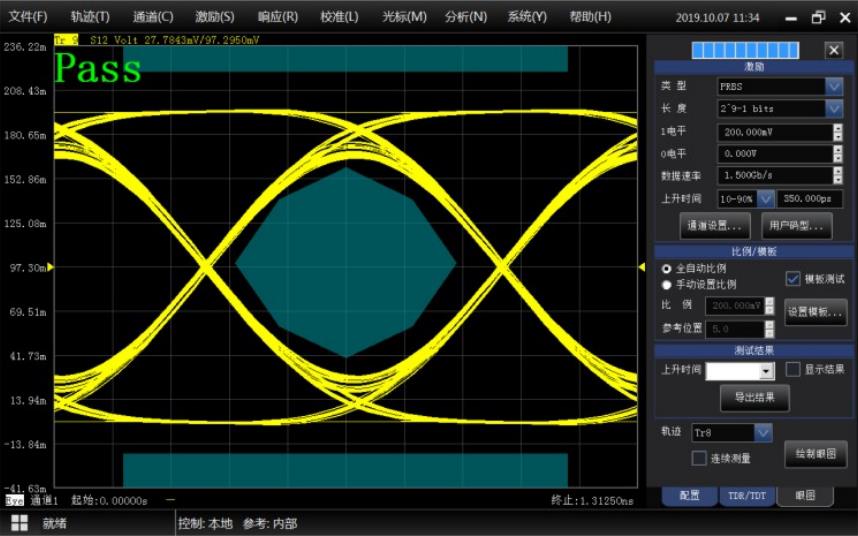

3671系列矢網的高級時域分析選件提供基于S參數的虛擬眼圖生成及分析功能。仿真碼型輸出單元用于產生0、1變化的數據位，把仿真碼型和被測件的時域沖激響應進行卷積，疊加后得到虛擬眼圖。

根據不同的高速數字通信標準，高級時域分析選件可以使用預先定義好的眼圖模板進行高效率Pass/Fail測試。

高級時域分析選件可以在仿真眼圖上施加抖動、噪聲等干擾，通過預加重和均衡等校正算法的加入，模擬真實環境下高速鏈路不同位置的仿真眼圖。

自動夾具移除(選件)

矢量網絡分析儀的測量對象涉及到非標準接頭器件，如封裝微波器件、在片器件等。此類器件最顯著的特點是無法與矢量網絡分析儀直接相連。使用夾具可以將被測件連接到矢量網絡分析儀上，但同時也引入了夾具誤差。自動夾具移除功能可以進行夾具參數的提取、存儲以及夾具去嵌入，以獲得被測件的真實參數，其操作簡便，精度高。

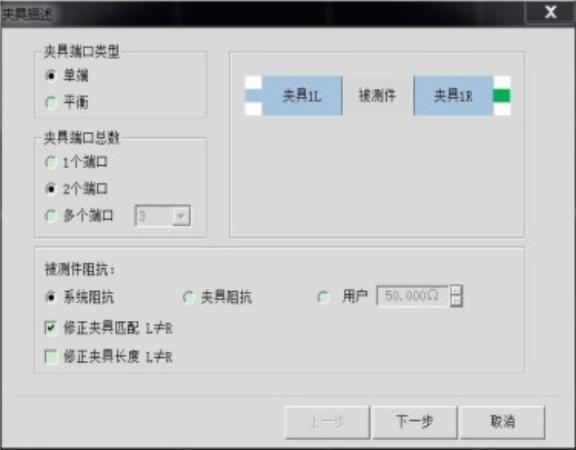

進行夾具的描述時，可以設置單端夾具及差分夾具，也可以選擇夾具的端口數等信息。進行夾具參數的提取，需要對夾具標準進行測量。在標準描述界面，夾具標準包含三種類型：直通標準、開路標準、短路標準。

利用自動夾具移除功能，把被測件作為一個整體，進行平衡參數提取，并進行四端口的去嵌入。測試結果顯示，傳輸參數能夠很好的去除掉，同樣近端串擾和遠端串擾也得到有效去除。
