功能特點

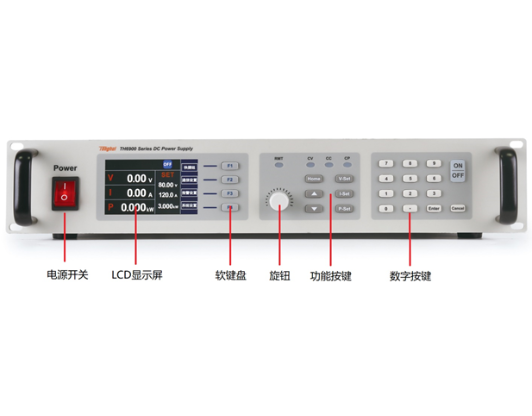

A. 便捷的面板操作

本系列產品采用2U標準機箱，既適用于工作臺操作又方便內置于工業標準機柜，配有高亮度的4.0英寸彩色LCD顯示屏，手感舒適的硅膠按鍵，操作簡單的便捷旋鈕，并有4個直觀的LED狀態指示燈。

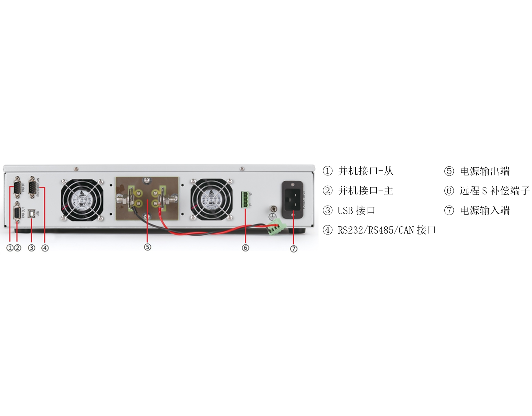

B. 豐富的內置接口

C. 直流輸出

本系列電源包含750W、1.5kW和3kW三款基礎型號，輸出電壓從0~40V至0~1000V，輸出電流從0~2.5A至0~120A，對應各種不同型號。不管是手動控制還是遠程控制（模擬或數字），都可在0%至100%之間連續調節電壓、電流與功率。

D. 并機功能

所有產品標配有一個數字式主-從總線。通過它可并聯最多10臺同型號產品，將實際電壓、電流與功率匯總，形成更大的系統。該操作經產品上的控制面板，或經任意數字通訊接口的遠程控制，都可完成主-從系統的全部配置。

E. 遠程補償功能

為了避免連接負載的導線過長引起的壓降，遠程測試允許直接在待測物端子上測量輸出電壓，以提高測量精度。S+、S-是遠程補償端子，使用遠程補償測試時將S+、S-連接到待測物正負端即可。

F. 放電電路

本系列電源設備內部全部都配有放電電路。在空載或帶小負載時，它能確保危險電壓在直流輸出關閉后1S之內降至10VDC以下，確保人體安全。

G. 模擬控制接口

產品后面板上裝有一隔離模擬接口端子。在模擬輸入腳上接上0~10V或0~5V電壓，可設置0~100%的輸出電壓、電流、功率。模擬輸出腳輸出0~10V或0~5V 電壓對應0~100%的輸出電壓、電流，實現輸出電壓與電流的監控功能。此外，還有幾個輸入腳和輸出腳，可用來控制和監控產品狀態。

H. 保護功能

為保護客戶的連接設備，可給產品設定一過壓保護極限值(OVP)，以及過流(OCP) 與過功率(OPP)保護極限值。一旦因故超過這三個值中的一個，直流輸出會被立即切斷，并在顯示器與接口端發出一狀態信號。本產品還有過溫保護，如果產品過熱，它會關斷直流輸出，保障待測物和電源的安全。

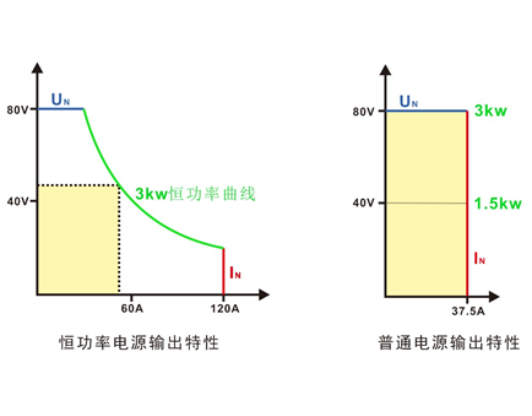

I. 寬范圍輸出

恒功率電源較于普通電源具有更寬的輸出電壓、電流范圍，單型號電源可滿足客戶多規格產品的測試需求。電源的電壓與電流的輸出受極限功率的限制，減少輸出電流可獲得更高的電壓或者通過減少輸出電壓可以獲得更大的輸出電流，因此要比傳統的“矩陣”電源更加靈活。如下圖所示：

J. 函數發生器

本系列所有型號都具有一可形成如下典型函數的真實函數發生器，并能將它們應用于輸出電壓或輸出電流上。發生器可通過前面板設置，或經某一數字接口遠程配置。預設函數會為用戶提供所有必須的參數，如Y偏差值，時間、頻率或幅度，一套完整的配置參數。

K. 輸出端反壓保護

由于感性負載在接通電源或者斷開電源的一瞬間，會產生反電動勢 電壓，這種電壓的峰值遠遠大于負載電源所能承受的電壓值，很容易引起電源故障，傳統解決方案為客戶自行在電源輸出端并聯二極管，接線復雜，選型困難，實用性極低。而TH6900系列直流電源可在內部集成電壓反向保護模塊，吸收感性負載產生的反壓。無需客戶自己在電源外部并聯二極管，簡化了接線和二極管的選型難度。

L.序列測試

除了基于函數發生器產生的標準函數外，它還可形成某些復雜的函數，序列測試功能共包含50個序列，存儲于非易失存儲體內，每組包含20個測試步驟，用戶可以根據實際需要編輯每一步的功能，使電源可以以序列的方式在恒電壓、恒電流或恒功率模式下輸出，滿足特定的測試需求。

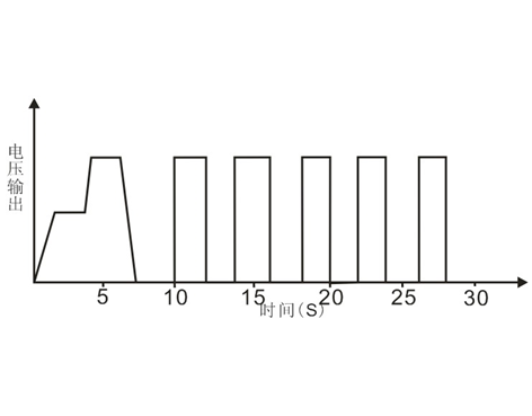

序列測試示例

一個典型的老化測試的過程是這樣的：先以一定的斜率給被測物輸入電壓，持續一段時間，再突然上升到另一個電壓，持續一段時間，然后再升高電壓，持續一段時間……，最后以斜率方式將電壓降到零。某些情況下還需要一個電壓開關循環測試的序列，如下圖給出了關于老化測試的一種電壓波形。

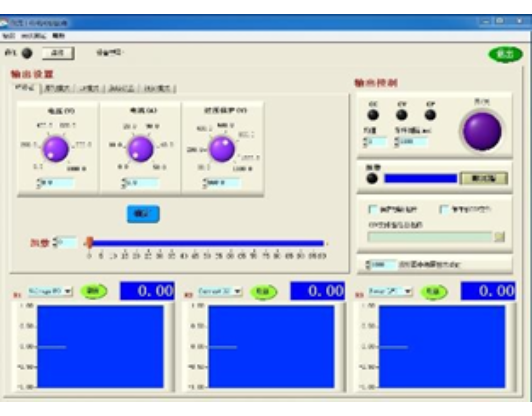

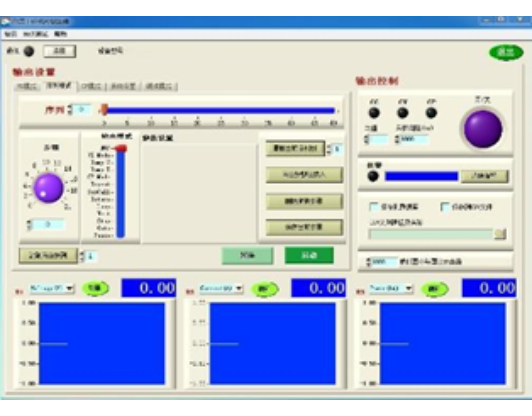

M. 上位機軟件

本產品還配有適合Windows系統下操作的控制軟件，可以遠程控制多臺同型號產品。它有一個清晰的主界面，顯示所有設定值與實際值。并具有遠程啟動，停止設備，數據保存，序列測試編程等功能。
