6419,6419A光纖應變分布測試儀
品牌：青島思儀
型號：6419/6419A

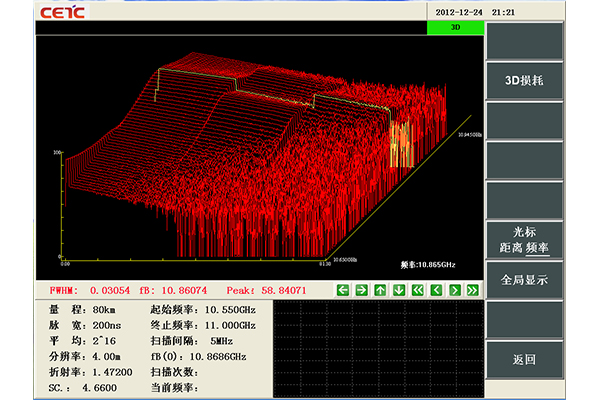

3D顯示可方便地觀察光纖沿線各點的布里淵譜的立體分布信息。

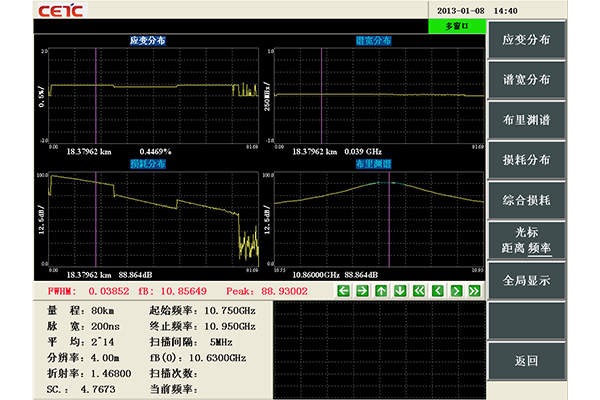

多窗口顯示功能可同時觀察光纖沿線各點的應變、布里淵散射譜、譜寬及散射功率分布信息。

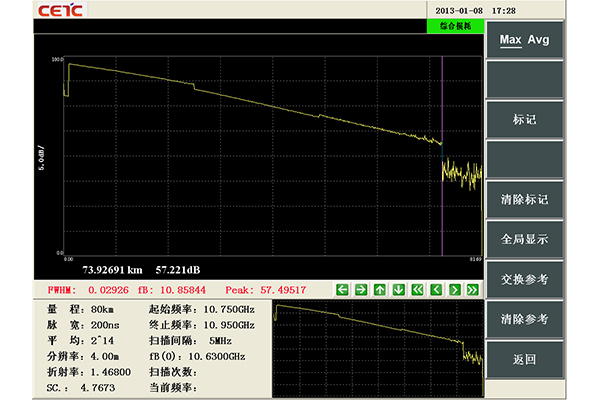

能夠探測近80km的光纖鏈路的損耗分布。

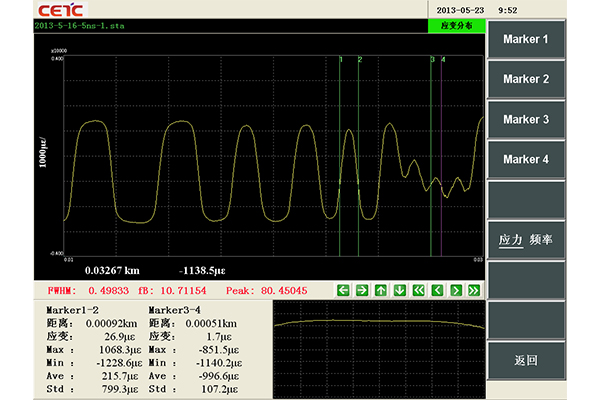

通過優化光路、電路及數據處理模型，具有小于1m的空間分辨率，圖中，標記點1-2間隔1m，標記點3-4之間間隔為0.5m。
應變測試精度高

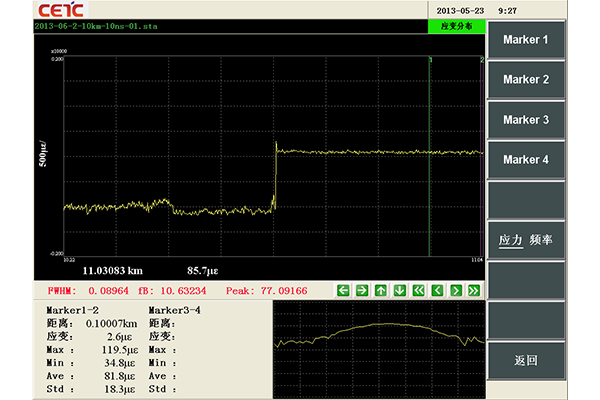

在10ns脈沖寬度下，在11km處測試光纖的應變精度達到約±18με。
| 型號 | 6419 | 6419A |
| 工作波長 | 1550nm±5nm | 1550nm±5nm |
| 光纖類型 | 單模 | 單模 |
| 最大動態范圍2 | 15dB | 15dB |
| 最高空間分辨率 | 1m | 1m |
| 測距準確度 | ±（0.2＋2×取樣間隔＋2×10-5×距離）（m） | ±（0.2＋2×取樣間隔＋2×10-5×距離）（m） |
| 應變測試精度3 | ±50με（10-20ns），±10με（50-200ns） | ±30με（10-20ns），±10με（50-200ns） |
| 應變測試重復性 | ≤±100με | ≤±50με |
| 應變測試范圍 | -15000～+15000（με） | -30000～+40000（με） |
| 測試量程 | 0.5、1、2、5、10、20、40、80km | 0.5、1、2、......、128km；1km步進 |
| 測試脈寬 | 10、20、50、100、200ns | 10、20、……、200ns；10ns步進 |
| 平均次數范圍 | 210～224 | 210～224 |
| 最高采樣分辨率 | 0.05m | 0.05m |
| 采樣點數 | 20000 | 80000 |
| 折射率設置范圍 | 1.00000～1.99999；0.00001步進 | 1.00000～1.99999；0.00001步進 |
| 頻率掃描間隔 | 1、2、5、10、20、50MHz | 1、2、5、10、20、50MHz |
| 頻率掃描范圍 | 9.9GHz～12.0GHz | 9.0GHz～13.0GHz |
| 顯示 | 10.4英寸 TFT，1024×768分辨率 | 10.1英寸 ，1280×800分辨率 |
| 界面語言 | 簡體中文/英文 | 簡體中文/英文 |
| 接口 | VGA、RS232C、USB、以太網、耳機 | VGA、RS232C、USB、以太網、耳機 |
| 光輸出接口 | FC/APC（可方便更換成SC或 ST接頭） | FC/APC（可方便更換成SC或 ST接頭） |
| VFL | 650nm±30nm，2mw（典型）；工作狀態：CW、1Hz、2Hz | 650nm±30nm，2mw（典型）；工作狀態：CW、1Hz、2Hz（可選） |
| 電源 | AC電源：100～240VAC（1.5A），頻率允許范圍：50/60Hz | AC電源：100～240VAC（1.5A），頻率允許范圍：50/60Hz |
| 最大功耗 | 100W | 100W |
| 外形尺寸(不含把手和底腳) | 寬×高×深=426mm×221.5 mm×460mm | 寬×高×深=426 mm×177 mm×460mm |
| 重量 | ≤20kg | ≤17kg |
| 環境適應性 | 工作溫度：0℃～+40℃； | 工作溫度：0℃～+40℃； |
| 存儲溫度：-20℃～+65℃； | 存儲溫度：-20℃～+65℃； | |
| 相對濕度：5％～90％，無結露 | 相對濕度：5％～90％，無結露 |
