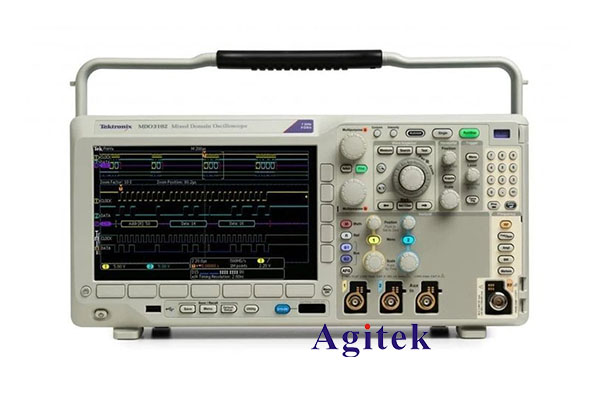

泰克MDO3014示波器操作使用說明詳解

示波器是電子測量中最基本的工具之一，用于觀測和測量電子信號的波形。泰克MDO3014示波器是一種高性能、多功能的示波器，具有寬頻帶、高采樣率和多通道等特點，適用于各種電子測量應用。本文將詳細介紹泰克MDO3014示波器的使用步驟、應用案例及注意事項，幫助讀者更好地掌握示波器的使用技巧。

泰克MDO3014示波器使用步驟

連接示波器首先，將泰克MDO3014示波器與需要測量的信號源連接。可以通過探頭和電纜等配件連接信號源和示波器。確保連接穩定，避免信號丟失或失真。

開啟示波器打開泰克MDO3014示波器的電源開關，等待數秒鐘，以便示波器完全啟動并穩定工作。

調整通道設置在示波器的顯示屏上，選擇需要測量的通道，并調整通道設置。包括通道耦合方式、垂直靈敏度、垂直偏移等。根據需要設置垂直和水平掃描速度，以便觀測不同的信號波形。

觸發信號選擇合適的觸發模式，如邊沿觸發或視頻觸發等。調整觸發電平，以便示波器能夠穩定地捕捉到信號波形。

測量信號在調整好通道設置和觸發模式后，就可以開始測量信號了。觀察顯示屏上的波形，并根據需要進行拍照或錄制。

數據處理與分析示波器可以保存和導出測量數據，以便進行后續的數據處理和分析。利用泰克MDO3014示波器的內置軟件，可以進行波形參數的計算、FFT變換、波形擬合等操作。

泰克MDO3014示波器使用案例

電路分析在電路分析中，泰克MDO3014示波器可以用來觀測電路中的信號波形。例如，在分析振蕩電路時，可以使用示波器觀察振蕩信號的頻率、幅度和相位等參數。

故障診斷在電子設備的故障診斷中，泰克MDO3014示波器也是非常有用的工具。例如，當電路出現故障時，可以通過示波器觀察信號波形，以便確定故障原因和位置。

工藝監測在制造工藝中，各種電子設備的性能和穩定性都需要進行監測。泰克MDO3014示波器可以用來觀測和分析生產過程中的各種信號波形，以確保生產質量和一致性。

注意事項

在使用泰克MDO3014示波器時，需要注意以下事項：

安全注意事項在使用示波器時，要注意安全。避免探頭直接連接到高電壓或大電流的電路中。使用過程中要保持穩定的連接，避免探頭脫落或短路。
使用注意事項在使用示波器時，要注意正確的操作步驟。特別是在調整通道設置和觸發模式時，要根據不同的測量需求進行調整。同時，要注意不要在示波器上使用不兼容的探頭或配件，以免損壞示波器或影響測量結果。
維護保養定期對示波器進行維護保養，包括清潔機身、檢查電纜和探頭、更新軟件等。同時，要定期進行校準，以確保示波器的測量準確性和穩定性。

本文詳細介紹了泰克MDO3014示波器的使用教程，包括使用步驟、應用案例及注意事項。泰克MDO3014示波器作為一種高性能、多功能的示波器，在電路分析、故障診斷、工藝監測等方面都有著廣泛的應用。通過本文的介紹，讀者可以更好地了解和掌握泰克MDO3014示波器的使用技巧和方法，提高電子測量的能力和水平。
