模擬示波器怎么看頻率?頻率怎樣計算呢?

　　模擬示波器，采用的是模擬電路(示波管，其基礎是電子槍)電子槍向屏幕發射電子，發射的電子經聚焦形成電子束，并打到屏幕上，屏幕的內表面涂有熒光物質，這樣電子束打中的點就會發出光來。模擬示波器作用：

　　1、可以測量直流信號、交流信號的電壓幅度

　　2、可以測量交流信號的周期，并以此換算出交流信號的頻率。

　　3、可顯示交流信號的波形。

　　4、可以用兩個通道分別進行信號測量。

　　5、可以在屏幕上同時顯示兩個信號的波形，即雙蹤測量功能。此功能能夠測量兩個信號之間的 相位差，和波形之間形狀的差別。

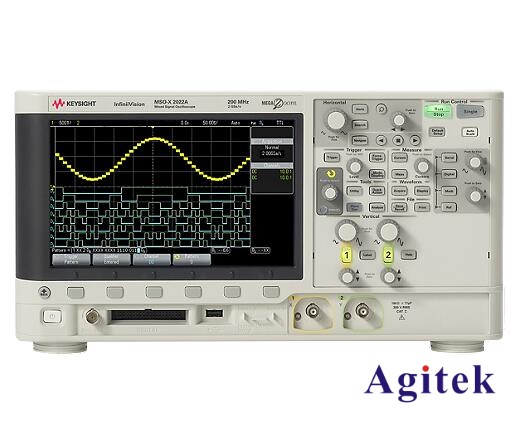

　　模擬示波器怎么看頻率

　　模擬示波器能直接讀出的是幅度(峰峰值，相當于幅值的2倍)和周期，頻率是根據周期的倒數計算出來的。

　　示波器上有很多正方形的格子，每個格子的邊長我們稱為一個大格，而每個大格相當于5個小格。

　　幅度是看Y軸方向，你利用上下移動的旋鈕，讓波形的最下面壓住任一條水平刻度線，然后讀波形最上部，在Y軸上的距離相當于幾個大格。

　　建議：

　　(1)波形的幅度要盡量放大，以占據屏幕Y方向的1/2 - 3/4為宜。

　　(2)波形左右要張開，使得波形在屏幕上顯示的周期大概相當于1-2個周期的波形，不要顯示出太多的周期(你現在看看你的波形，相當于n個周期)

　　這樣可以使得你的讀數精度得以提高。

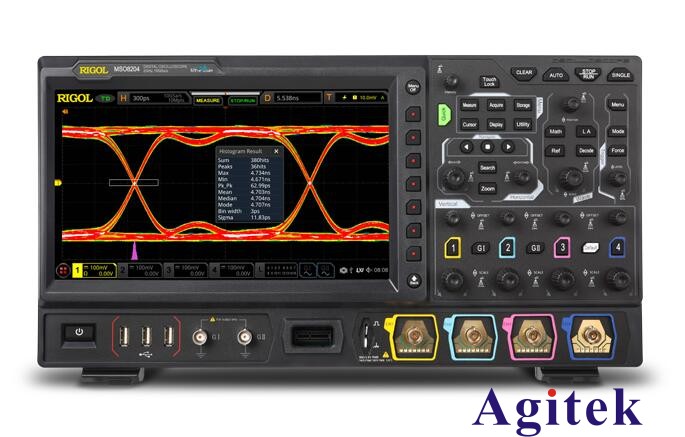

　　模擬示波器頻率怎樣計算

　　在示波器屏幕上找到波形的一個周期的同相點，然后從 X 軸刻度上讀取一個周期的時間，大格就是你設置的 X 軸掃描時基，比如這里設置為 100ns/div(模擬示波器的話看面板旋鈕指到多少 s/div)，因此兩箭頭處的間隔就是 4 格多一點，然后看小格，估讀一下大概是 425ns(模擬示波器的話估讀不可能很準確)，看看示波器測量菜單上測量出來的是 426ns，估讀還是比較準的。

　　然后用 1 除以一個周期的時間得到頻率，1/425ns = 2.35MHZ，結果和測量菜單測量出來的頻率值一致，與信號源設置頻率相當。
