數字示波器在測試中有什么作用？

　　數字示波器是我們?nèi)粘Ｉ钪薪?jīng)常使用的電子儀器，可以勝任大多數應用。既然數字示波器如此重要，數字示波器在我們平時的作用是什么，它扮演著什么重要的角色?讓我們跟隨安泰測試來了解一下。

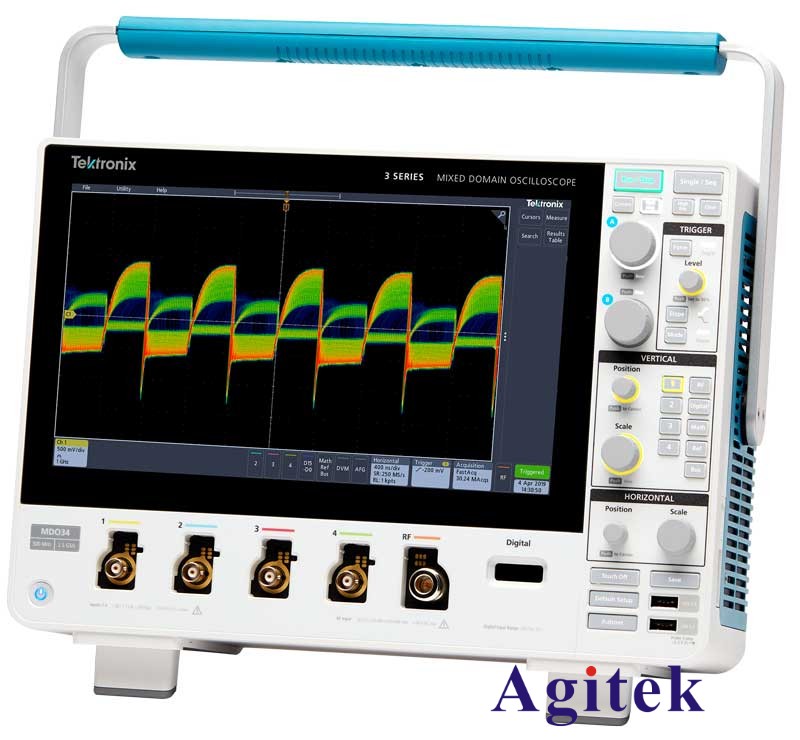

　　1、數字示波器的作用

　　1、直流信號和交流信號的電壓范圍可以測量

　　2、可以測量交流信號的周期，并轉換交流信號的頻率。

　　3、可顯示交流信號的波形。

　　4、信號測量可以通過兩個通道進行。

　　5、兩個信號的波形可以同時顯示在屏幕上，即雙跟蹤測量。

　　此功能可以測量?jī)蓚€(gè)信號之間的差異和波形之間的形狀差異。

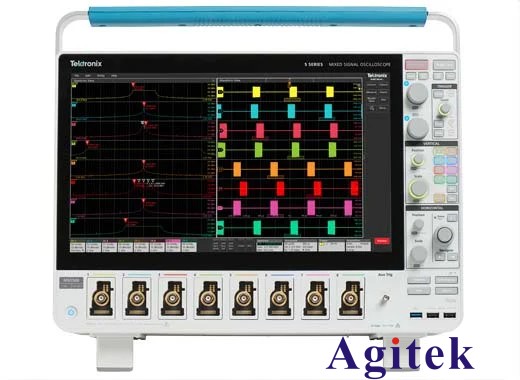

　　二、數字示波器面板旋鈕的作用

　　1、掃描速度旋鈕可以改變示波器掃描線從左到右移動的速度。

　　2、電壓選擇旋鈕可以改變輸入電壓，使掃描線在示波器屏幕Y軸方向的偏轉范圍。

　　3、上下調整旋鈕，左右調整旋鈕，可以改變掃描線在屏幕上上下左右兩個方向的位置。

　　4、標準狀態是電壓標準旋鈕向順時針方向達到最大值的狀態。

　　5、掃描速度標準旋鈕向順時針方向達到最大值的狀態為標準狀態。

　　6、對于同步旋鈕，它可以穩定示波器的波形。

　　7、功能選擇鍵為CH1通道選擇、CH2通道選擇、雙蹤功能選擇。

　　8、選擇鍵為CH1信號同步和CH2信號同步。

　　9、為測量功能選擇開關，使測量處和交流DC、直流AC、和接地GHD三種狀態。

　　當處于DC狀態時，可以測量DC和交流信號。

　　當處于交流AC狀態時，示波器測量接口內部串聯一個電容，信號中的DC成分被電容器阻擋，而交流成分可以通過電容器測量。

　　當處于接地狀態時，示波器的測量接口與示波器內部的地面短路，外部信號無法進入示波器。

　　10、為亮度調整旋鈕，可調整圖像亮度。

　　11、為了聚焦調整旋鈕，可以使圖像變得精細。

　　三、數字示波器的測量方法

　　用示波器測量信號頻率的方法有很多，下面介紹兩種常用的基本方法。

　　1.周期法

　　對于任何周期信號，可以使用上述時間間隔的測量方法，首先測量每個周期的時間T，然后使用下面的頻率f：f=1/T

　　例如，在示波器上顯示的被測波形，一個周期為8div，“t/div”開關置“1μs“微調”位置為“校準”位置。

　　其周期和計算如下：

　　T=1us/div&mes;8div=8us

　　f=1/8us=125kHzHzHz

　　因此，被測波形的頻率為125kHz。

　　2.李沙育圖形法測頻率

　　將示波器放置在X-Y工作模式中，測量信號輸入Y軸，標準頻率信號輸入“X外接”，慢慢改變標準頻率，使這兩個信號頻率成為整數倍，如fx:

　　fy=1:2、將在熒光屏上形成穩定的李沙育圖形。

　　李沙育圖形的形狀不僅與兩個偏轉電壓的相位有關，還與兩個偏轉電壓的頻率有關。

　　在不同相位差的情況下，可以繪制ux和uy的各種頻率比和李沙育圖形。

　　利用李沙育圖形與頻率的關系，可以對被測信號的頻率進行準確的頻率比較。

　　方法是通過李沙育圖形引入水平線和垂直線，引入的水平線垂直線不應通過圖形的交叉點或切割。

　　如果水平線與圖形的交點為m，垂直線與圖形的交點為n，

　　fy/fx=m/n

　　當標準頻率fx(或fy)已知時，上面的公式可以找到被測信號頻率fy(或fx)。

　　顯然，在實際測試工作中，為了使測試簡單正確，在條件允許的情況下，通常盡可能調整已知頻率信號的頻率，使屏幕上顯示的圖形為圓形或橢圓形。

　　此時，被測信號的頻率等于已知信號的頻率。由于添加到示波器上的兩個電壓相位不同，熒光屏上的圖形會有不同的形狀，但這對確定未知頻率沒有影響。李沙育圖形法測量頻率相當準確，但操作費時。同時，它只適用于測量頻率較低的信號。
