萬用表的分類及優缺點對比

　　常用的萬用表有指針式和數字式兩種：

　　指針式萬用表是以機械表頭為核心部件構成的多功能測量?jī)x表，所測數值由表頭指針指示讀取；數字萬用表所測數值由液晶屏幕直接以數字的形式數顯示，同時還帶有某些語音的提示功能。

　　按外形劃分：

　　有臺式、鉗形式、 手持式和袖珍式等。

　　優缺點對比：

　　指針式萬用表的讀數精度較數字式萬用表稍差，但指針擺動的過程比較直觀、明顯，其擺動速度和幅度有時也能比較客觀地反映被測量值的大小和方向。數字式儀表靈敏度高，準確度高，顯示清晰，過載能力強，便于攜帶，使用更簡單。

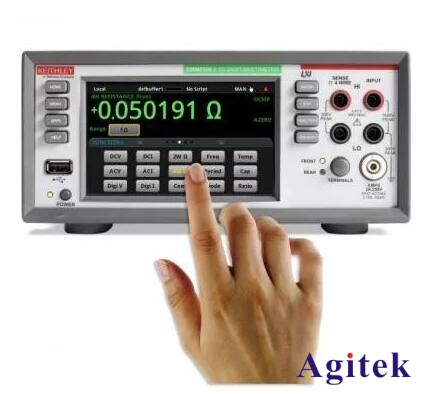

DMM6500 6? 位數字觸摸屏萬用表

　　一、指針式萬用表

　　指針式萬用表的型式很多，但基本結構是類似的。指針式萬用表的結構主要由表頭、轉換開關(又稱選擇開關)、測量線路等三部分組成。 表頭：是測量的顯示裝置;萬用表的表頭實際上是一個靈敏電流計轉換開關：選擇被測電量的種類和量程(或倍率)測量線路：將不同性質和大小的被測電量轉換為表頭所能接受的直流電流。

　　指針式萬用表使用注意事項

　　使用時

　　(1)必須水平放置，以免造成誤差。

　　(2)不要碰撞硬物或跌落到地面上。

　　(3)不能用手去接觸表筆的金屬部分。

　　(4)在測量某一電量時，不能在測量的同時換檔，尤其是在測量 高電壓時，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。

　　正確接線

　　1.紅表筆與“+”極性插孔相連，黑表筆與“—”或“*”或“COM” 極性插孔相連。

　　2.測量直流量時，注意正、負極性，以免指針反轉。

　　3.測電流時，儀表應串聯在被測電路中;測電壓時，儀表應并聯在被測電路兩端。

　　4.測量晶體管時，應牢記萬用表的紅表筆與表內電池的負極相接;黑表筆與表內電池的正極相接。

　　正確選擇測量擋位

　　1.測電壓時應將轉換開關放在相應的電壓擋;測電流時應放相應的電流擋等。

　　2.選擇電流或電壓量程時，最 好使指針處在標度尺三分之二以上位置;選電阻量程時，最 好使指針處在標度尺的中間位置。

　　3.測量時，不確定被測數值范圍時，應先將轉換開關轉至對應的最大量程，然后根據指針的偏轉程度逐步減小至合適的量程。

　　使用后

　　(1)萬用表使用完畢后，如果沒有空檔，應將量程轉換開關置于最高交流電壓檔;如果有空檔(“*”或“OFF”)，則應撥至該檔

　　(2)萬用表長期不用時，應將表內電池取出，以防電池電解液滲漏而腐蝕內部電路。

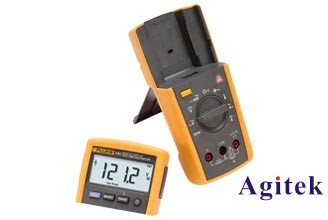

　　Fluke233C遠程顯示數字萬用表

　　二、數字式萬用表

　　數字萬用表的注意事項

　　a、如果無法預先估計被測電壓或電流的大小，則應先撥至最高量程擋測量一次，再視情況逐漸把量程減小到合適位置。測量完畢，應將量程開關撥到最高電壓擋，并關閉電源。

　　b、滿量程時，儀表僅在最高位顯示數字“1”，其它位均消失，這時應選擇更高的量程。

　　c、測量電壓時，應將數字萬用表與被測電路并聯。測電流時應與被測電路串聯，測直流量時不必考慮正、負極性。 d當誤用交流電壓擋去測量直流電壓，或者誤用直流電壓擋去測量交流電壓時，顯示屏將顯示“000”，或低位上的數字出現跳動。 e禁止在測量高電壓(220V以上)或大電流(0.5A以上)時換量程，以防止產生電弧，燒毀開關觸點。f當顯示“ ”、“BATT”或“LOW BAT” 時，表示電池電壓低于工作電壓。

       以上就是萬用表的分類及優缺點對比，你了解了嗎？欲了解更多信息，歡迎訪問安泰測試進行咨詢?cè)L問。
