TH9130系多功能安規綜合分析儀應用介紹

       家用電器性能綜合測試

　　隨著社會經濟的發展，家用電器作用涵蓋了日常的方方面面，電冰箱、電飯煲、空調等為生活帶來了極大的便利。自**開展3C認證以來，家用電器的安全要求日益嚴格，為了確保家用電器具有良好的電氣性能，均需進行電氣性能綜合測試。

　　TH9130系列多功能安規綜合分析儀是針對電子電器設備的全性能安規測試所設計的儀器，集成了七種安規測試功能，包括交流耐壓測試、直流耐壓測試、絕緣電阻測試、接地電阻測試、導通測試、泄漏電流測試和電氣性能測試，發現設備內部隱藏的安全缺陷，并通過檢修加以消除，廣泛應用于家用電器、醫療設備、大功率電器等行業的生產車間。

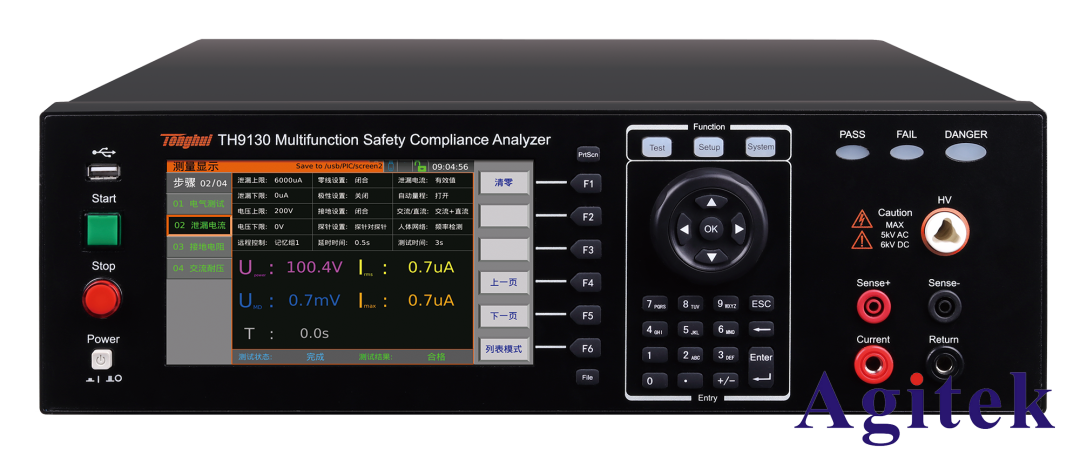

　　TH9130系列功能安規綜合測試儀是同惠電子第一款采用了7吋1280*800分辨率電容式觸摸屏、Linux系統的安規測試儀器。

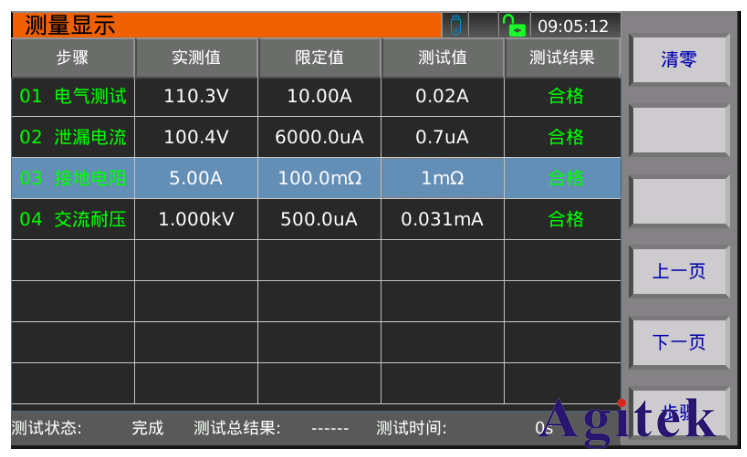

　　以觸摸式操作營造互動設置體驗，所有測試模式、時間、電壓、電流、電阻值、測試步驟，皆可在同一頁面進行設置，這大大縮短儀器設置操作的時間，提高了效率。另有列表顯示模式，顯示多步驟的設置及順序測試結果。

　　交、直流耐壓測試

　　在檢測電氣設備強度的過程中，經常會用交、直流耐壓測試，它能直觀反應被測試設備的隱患(如電力設備是否受潮、是否存在局部缺陷等)。TH9130系列交流耐壓測試輸出功率AC:500VA(5kV/100mA， 5kV/40mA)，DC:120VA(6kv/20mA，6kV/12mA)。

　　可用來為大功率的電器(如冰箱、空調、洗衣機等)、電機等方面設備做耐壓測試，也可以對零件做同樣的測試。

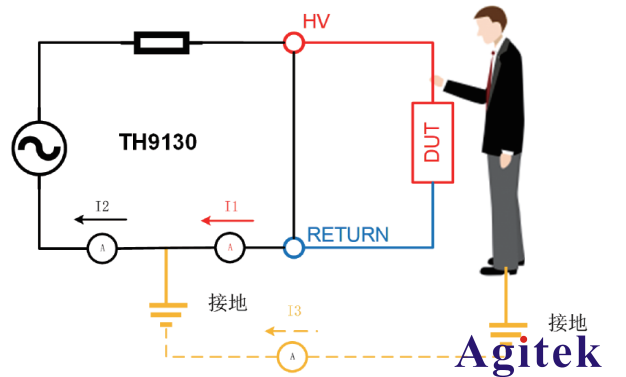

　　人體保護功能

　　TH9130系列輸出功率可達 500VA，輸出電流達 100mA(交流耐壓測試模式)，為了保護操作人員的安全，當操作人員觸電時，電流表分別測得不同數值，經過人體的電流I3= i2-i1, 當 i3過高時，即判定為觸電，會立即切斷輸出，保障人體安全。

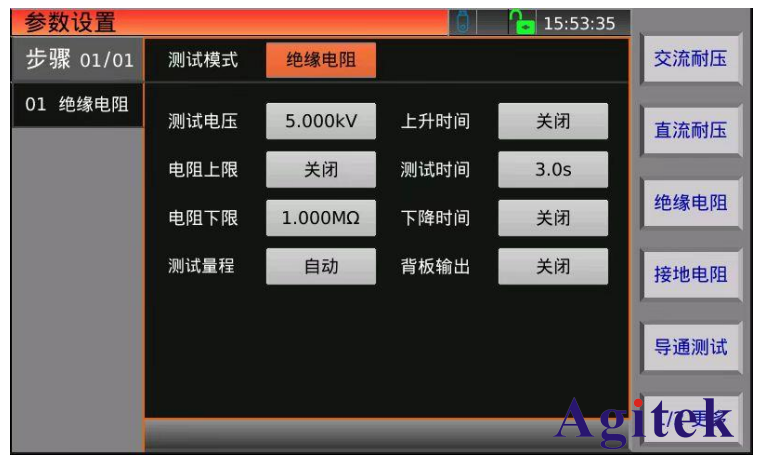

　　絕緣電阻測試

　　絕緣電阻測試可檢測該生產電氣設備的質量。TH9130系列輸出電壓超過市場上大多數絕緣測試儀的1kV，顯示范圍0.1MΩ-50GΩ，測試電壓50V-5000V，以 1V 為步進可任意 設定。技術人員可通過對導體、電氣零件、電路等來進行絕緣電阻測試.

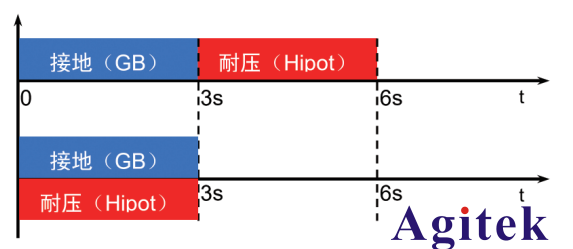

　　耐壓/接地同步測試

　　接地電阻測試中，電流最大可達40A，電壓最大可達8V，電阻最大可達600 mΩ，可滿足大多數接地電阻測試要求。TH9130系列內置的雙功放技術，可同步輸出高電壓及大電流，支持耐壓于接地同步測試，可大大縮短測試時間，增加產線產能。

　　測試耐壓同時，檢測接地線是否接觸良好，若接地線接觸不良或測試中突然斷開，則停止耐壓檢測，耐壓/接地線同時測試保證了耐壓測試結果準確，避免因接地線不良造成的誤判。

　　導通測試

　　測試范圍 0-10kΩ，既可測試接地線是否連接可靠，又可測試 L&N 是否短接異常，避免上電危險。

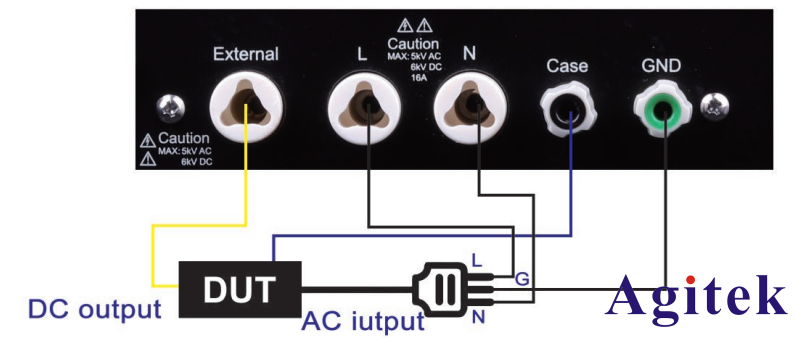

　　電氣測試

　　可作為交流電源輸出，電壓0-277V，電流最大16A，功率最大4500W，同時測量電壓、電流、功率、功率因數、泄漏電流等參數，測量參數可設定上下限進行判斷。

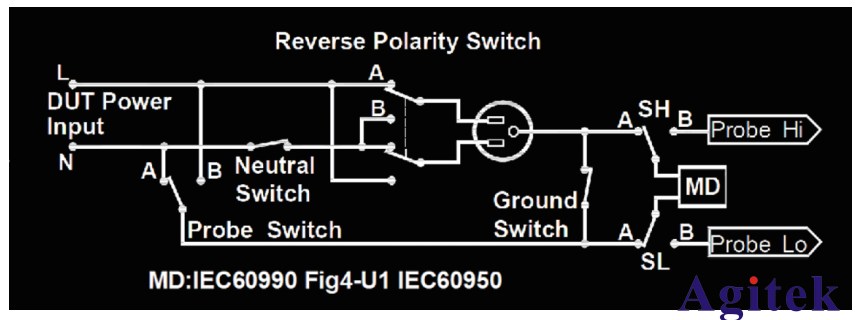

　　LC泄漏測試/TCT接觸電流

　　LC泄漏測試為0-277V/0-16A//0-600mA，符合IEC60990及IEC60950標準，支持多種人體阻抗模擬電路MD，可通過八種被測物電源狀態來檢測對地漏電流、表面對地漏電流以及表面間漏電流。

       以上就是TH9130系多功能安規綜合分析儀應用介紹，更多信息歡迎訪問安泰測試進行了解。
