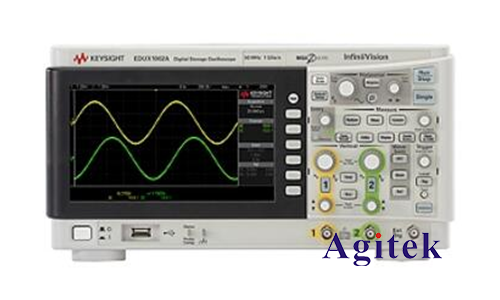

是德科技示波器的文件存儲方式和分析

　　許多人似乎對示波器設置或數據存儲功能似懂非懂。他們想對測量的數據進行二次分析，但沒有辦法開始。因此，存儲上演了經典的吉他琵琶半遮住臉的橋段。接下來，安泰測試使用是德科技示波器作為演示，讓我們揭開它神秘的面紗，這樣你就不再是保存文件的難題。

　　字面上，示波器的存儲理解是以不同的格式存儲所需的波形信息，以便于我們進行更深入的分析，存儲以下方面：

　　存儲類型：設置文件、二進制數據、CSV數據、圖像格式(BMP圖像、JPG圖像、PNG圖像、灰度圖像);

　　存儲方式：【PrintScreen】(一鍵存儲)、【Save/Recall】(存儲)、PC在線截圖，Scopereportm;

　　存儲路徑：本地閃存和外部存儲器(將U盤連接到示波器USB端口)。

　　一、【PrintScreen】(一鍵存儲)

　　【PrintScreen】一鍵存儲功能，屬于7種示波器一鍵快速操作，藍色操作鍵易于識別，操作方便，只需一鍵即可顯示當前屏幕內容“*.png“保存圖像格式后，可以提前設置保存路徑，可以保存在本地閃存或外部存儲器U盤中。一鍵存儲的內容將自動命名并保存在保存路徑中，通常從dso開始。工程師可以將多個文件同時保存到U盤中，然后在PC中進行檢查和分析。

　　二、【Save/Recall】(存儲)

　　在菜單界面上【Save/Recall】存儲信息設置按鈕可以進入存儲界面

　　普源示波器支持的存儲格式包括：

　　設置文件：保存示波器的設置信息，方便工程師下次使用，避免重新設置的麻煩;以“*.stp格式存儲在本地閃存和外部存儲器U盤中，可導入/導出任何示波器設置。

　　二進制數據:當工程師需要對波形數據進行深入分析時，可以將其保存為二進制文件，選擇通道中的二進制一維原始數據，“*.wfm“格式存儲在本地閃存和外部存儲器U盤中，不支持導入，可用于大數據存儲。二進制文件可以轉換為CSV文件，Excel可以使用、打開Access或文本文件，轉換軟件可以進入網頁httpp://www.zlg.cn/OSC點擊【固件與工具】下載/。

　　CSV數據:數據文件保存的第二種方式是保存屏幕顯示或指定通道的波形數據，“*.csv“格式存儲在本地閃存和外部存儲器U盤中，這是一種逗號分隔值文件格式。該文件以純文本的形式存儲表格數據。它將將所需的二進制數據轉換為ASCII碼，并將其保存在ASCII碼數據中，可以使用Excel、打開Access或文本文件。

　　ZDS2000系列示波器的CSV數據文件包括設備信息、水平檔位、水平偏移等信息

　　圖像格式：屏幕圖像，可保存在BMP圖像、JPG圖像、PNG圖像、灰度圖像等不同的圖像格式中。

　　原始文件或現有文件可以在存儲路徑下刪除或復制。其中，二進制文件和CSV文件在存儲設置中的[數據長度]可選[內存]或[屏幕]選項。在自動存儲深度設置下，[屏幕]波數據與[內存]波數據相同。

　　注：所有文件都可以通過復制粘貼功能復制粘貼到本地或外部存儲U盤中。

　　三、PC在線截圖

　　PC在線截圖是一種快速保存截圖的方式，圖像文件可以直接保存在PC機中，無需U盤，即“*.bmp格式存儲在PC機的相應安裝文件路徑中，只需通過USB線(LAN或串口線)與PC機連接即可使用。

　　四、ScopeReportTM

　　Scopereporttm功能可以“包裝”所有協議解碼和FFT頻譜分析結果，自動生成html或csv文件格式的報告，保存在本地閃存和外部存儲器U盤中，用戶可以以報告的形式查看;

　　以FFT分析為例，當分析結果出來時【Stop】在狀態下，點擊FFT菜單下的[導出報表]導出

　　通過安泰測試對是德示波器存儲模式的總結和總結，相信您對存儲有更詳細的了解。在使用過程中，您可以根據自己的需要和習慣選擇相應的存儲模式，并進行更有效的數據分析。
