使用臺式萬用表進行電阻測量應用的方法和常見問題解答

　　臺式萬用表是常用的電阻測量儀器，但實際應用中萬用表測量電阻的方法你都用對了么?本文安泰測試為大家介紹一下在使用臺式萬用表進行電阻測量應用的方法和常見問題解答。

　　Q1、2線 OR 4線怎么選?

　　許多萬用表包含2線和4線的測量法，如何判斷在具體測量時使用哪種方法呢?

　　通常只有在測量高于10歐姆的電阻值時，才應該使用2線方法，這是由于引線電阻的影響會明顯增加誤差(1%或以上)。

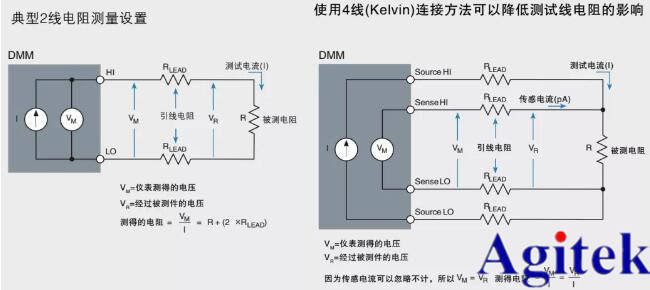

　　圖|2線和4線示意圖

　　4線(也稱為Kelvin) 連接方法通過自動消除引線電阻的影響 ，能提供更準確的低電阻測量解決方案。在這種配置中，測試電流(I)經一組測試線被強制通過測試電阻(R)， 經過DUT的電壓(VM) 則通過第一束線(傳感線) 測量。

　　Q2、偏置補償是什么?

　　偏置補償是在測量低電阻(一般低于10Ω)時用來消除熱電壓誤差的一種技術。它通過提供電流，測量得到的電壓，然后使用歐姆定律計算未知電阻，來測得電阻。

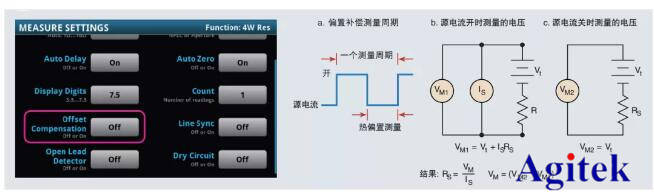

　　圖|偏置補償模式

　　在偏置補償技術中，源電流交替打開和關閉，在周期兩個部分測量電壓。在源電流開時，測得的電壓是熱誤差電壓及經過被測器件的電壓，如本圖b部分所示。在源電流關時，沒有電流經過被測器件，所以測得的電壓只是熱誤差電壓，如b部分所示。

　　因此，可以從b部分測得的電壓中減去c部分測得的電壓。通過使用這種電壓VM和周期開部分的源電源，可以計算出正確的電阻。只要源電流循環開關之間的熱電壓誤差沒有變化，那么這種技術就會非常實用。

　　Q3、干電路模式在什么情況下適用?

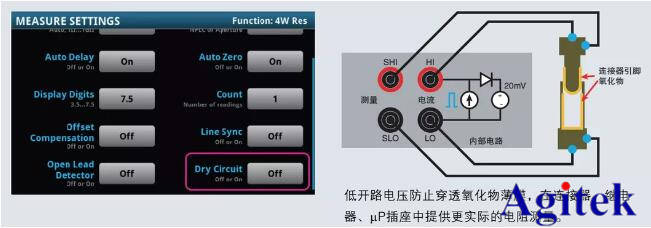

　　圖|干電路模式

　　干電路電阻把開路電壓限定在20mV(典型電平約為6~14V，具體視量程而定)，以最大限度地減少被測接點中的物理變化和電氣變化。這種低開路電壓不會穿透薄膜，因此提供的電阻測量會包括氧化物薄膜的電阻。干電路電阻只能用于4W功能的1Ω、10Ω、100Ω、1kΩ和10kΩ量程中(最大電阻2.4kΩ)。

　　如果大家在使用臺式萬用表進行測量過程中有什么問題，歡迎訪問安泰測試。
