如何用示波器測量無源晶振的輸出頻率？

使用示波器測量無源晶振的輸出頻率是一個相對復雜但精確的過程。無源晶振是一種常用于電子設備中的振蕩器，能夠提供穩定的頻率輸出。下面將詳細介紹如何使用示波器來測量無源晶振的輸出頻率，步驟如下：

　　一、準備工作

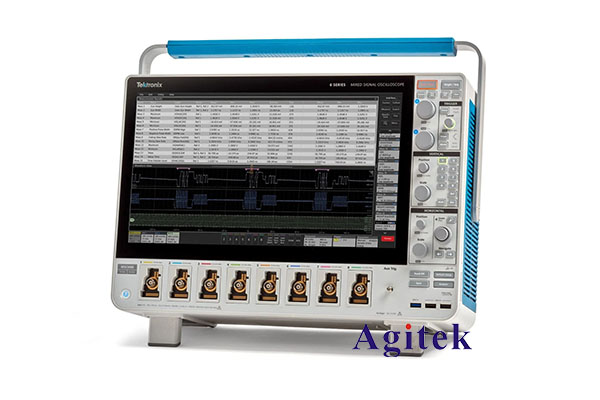

　　選擇合適的示波器：確保示波器具有足夠的帶寬和采樣率，以準確捕獲無源晶振的頻率。一般來說，示波器的帶寬至少應該是無源晶振頻率的5倍以上。

　　連接示波器和無源晶振：使用合適的電纜將示波器的探頭連接到無源晶振的輸出端。確保連接穩定，以減少干擾和噪聲。

　　設置示波器參數：將示波器的垂直靈敏度和時基設置到合適的范圍，以便能夠清晰地觀察到無源晶振的輸出波形。

　　二、測量步驟

　　打開示波器：將示波器的電源打開，并調整亮度、對比度等顯示參數，以便能夠清晰地觀察到波形。

　　觀察波形：通過示波器的屏幕觀察無源晶振的輸出波形。正常情況下，無源晶振的輸出波形應該是一個穩定的正弦波或方波。

　　調整觸發：調整示波器的觸發設置，使波形在屏幕上穩定顯示。可以選擇自動觸發或外觸發模式，根據具體情況進行設置。

　　測量頻率：使用示波器的測量功能來測量無源晶振的輸出頻率。一般來說，示波器會提供一個頻率計或計數器功能，可以直接讀取頻率值。如果沒有該功能，可以使用示波器的光標測量功能，通過測量波形的周期來計算頻率。

　　記錄數據：將測得的頻率值記錄下來，并與無源晶振的標稱頻率進行比較。如果兩者相差較大，可能是由于無源晶振損壞或連接不良等原因造成的。

　　分析結果：根據測得的頻率值和波形質量，分析無源晶振的工作狀態。如果頻率穩定且波形質量良好，說明無源晶振工作正常;如果頻率不穩定或波形質量差，可能需要進一步檢查無源晶振及其周圍電路。

　　三、注意事項

　　示波器探頭的選擇：根據無源晶振的輸出類型和電平選擇合適的探頭。對于高頻信號，建議使用高頻探頭以減小信號衰減和噪聲干擾。

　　示波器的校準：在使用示波器之前，確保已經進行了校準，以保證測量的準確性。
